96126-25 Преобразователи давления измерительные
(RS)
Назначение средства измерений:
Преобразователи давления измерительные RS (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока и (или) в цифровой выходной сигнал. Кроме того, преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости или пара.

Внешний вид.
Преобразователи давления измерительные

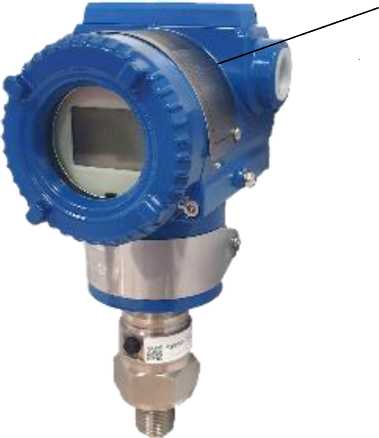

Рисунок № 1

Внешний вид.
Преобразователи давления измерительные

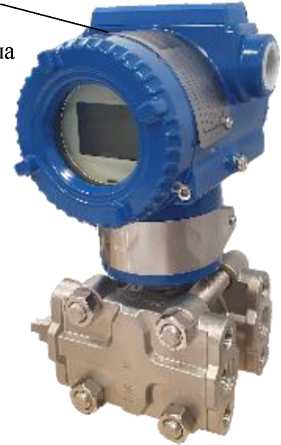

Рисунок № 2
Программное обеспечение
Преобразователи давления измерительные RS имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей, записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО/ не ниже |
2-061 |
|
Цифровой идентификатор ПО |
- |
Идентификационные данные ПО можно увидеть на дисплее преобразователя при включении.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на металлическую табличку, прикрепленную на корпус преобразователя, способом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 1.1 «Назначение преобразователей» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным RS
Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
Технические условия ТУ 26.51.52-001-58566605-2025 «Преобразователи давления измерительные RS, модификаций: RS53, RS43, RS11, RS13, RS15, RS21, RS38, RS79, RS18».
Правообладатель
Общество с ограниченной ответственностью «РегСенсор»
(ООО «РегСенсор»)
ИНН 9725165510
Адрес юридического лица: 124460, г. Москва, ул. Конструктора Лукина, д. 14, стр. 1
Телефон: (343) 270-23-35
E-mail: info@regsensor.com
Web-сайт: www.regsensor.com
Изготовитель
Общество с ограниченной ответственностью «РегСенсор»
(ООО «РегСенсор»)
ИНН 9725165510
Адрес: 124460, г. Москва, ул. Конструктора Лукина, д. 14, стр. 1
Телефон: (343) 270-23-35
E-mail: info@regsensor.com
Web-сайт: www.regsensor.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес юридического лица: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон (Call-Центр): 8 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «РегСенсор»
(ООО «РегСенсор»)
ИНН 9725165510
Адрес юридического лица: 124460, г. Москва, ул. Конструктора Лукина, д. 14, стр. 1
Телефон: (343) 270-23-35
E-mail: info@regsensor.com
Web-сайт: www.regsensor.com
Преобразователи изготавливаются следующих модификаций: RS53, RS43, RS11.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру (преобразователи разности давлений и уровня, определяемого по разности давлений, имеют 2 камеры - высокого и низкого давления, разделенные мембраной, изгибающейся в сторону меньшего давления), вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления моста одного из плеч первичного преобразователя и, как следствие, электрического сигнала в диагонали моста. Электрический сигнал преобразуется в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство (ЖК-дисплей), а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом на базе HART-протокола.
Конструктивно преобразователи состоят из корпуса, содержащего электронный блок и блок коммуникаций, к которому крепится блок с чувствительным элементом (измерительная ячейка).
Корпус преобразователей имеет возможность поворота на угол до ±270 ° относительно измерительной ячейки. Рабочее положение - 90 ° относительно горизонтальной поверхности.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками, наличием и видами взрывозащиты, видами присоединений к процессу.
В зависимости от вида измеряемого давления преобразователи имеют следующие исполнения:
G - преобразователи избыточного давления; А - преобразователи абсолютного давления;
H - преобразователи разности давлений с высоким статическим давлением 42 МПа;
M - преобразователи разности давлений со статическим давлением 16 МПа;
L - преобразователи разности давлений с низким статическим давлением.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода в паспорте преобразователя и имеет структуру, расшифровка которой приведена в руководстве по эксплуатации на преобразователи.
Общий вид преобразователей представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 1.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки. Пломбирование преобразователей не предусмотрено.
Место нанесения заводского номера и знака утверждения типа

Рисунок 1 - Общий вид преобразователей давления измерительных RS и место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Границы диапазона возможных настроек (от Рнпи До Pmax), МПа: 1), 2) - RS53G
|
от -0,01 до 0,01 |
от -0,1 до 0,1 от 0 до 0,025 от -0,1 до 0,1 от 0 до 0,025 |
от -0,1 до 0,4 от 0 до 0,13 от -0,1 до 0,4 от 0 до 0,13 от -0,01 до 0,01 от -0,002 до 0,002 |
от -0,1 до 3 от 0 до 0,5 от -0,1 до 3 от 0 до 0,5 от -0,1 до 0,1 от -0,1 до 0,1 от -0,002 до 0,002 |
от -0,1 до 20 от 0 до 3 от -0,1 до 16 от 0 до 3 от -0,5 до 0,5 от -0,5 до 0,5 от -0,0001 до 0,0001 |
от -0,1 до 40 от 0 до 20 от -0,1 до 40 от 0 до 16 от -0,5 до 3 от -0,5 до 3 |
от -0,1 до 70 от -0,5 до 14 |
|
Максимальный диапазон измерений (ДИмакс), МПа: 1) 2)
|
0,01 |
0,1 0,025 0,1 0,025 |
0,4 13 0,4 0,13 0,01 0,002 |
3 0,5 3 0,5 0,1 0,1 0,002 |
20 3 16 3 0,5 0,5 0,0001 |
40 20 40 16 3 3 |
70 14 |
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Минимальный диапазон измерений (ДИмин), кПа: 1) 2) - RS53G
|
0,5 |
1 5 1 5 |
0,5 0,1 |
30 5 30 5 1 1 0,1 |
200 30 200 30 5 5 0,05 |
400 200 400 200 30 30 |
700 140 |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, %:2) 3) К<10
|
±(0,013+0,027^ К) |
±(0,013+0,027^ К) ±0,04 ±0,04 ±0,04 |
±0,04 ±0,04 ±0,04 ±0,04 |
±0,025 ±0,04 ±0,025 ±0,04 ±0,04 |
±0,025 ±0,025 ±0,025 ±0,025 ±0,025 |
±0,04 ±0,05 ±0,04 ±0,05 ±0,025 |
±0,04 |
|
Наименование характеристики |
Значение | ||||||
|
Код |
диапазона измерений | ||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
- |
- |
±(0,013+0,027^ К) ±(0,05+0,025-К) |
±0,04 ±(0,05+0,025 • К) |
±0,025 ±0,6 |
±0,025 |
±0,025 |
|
К>10
|
±(0,013+0,027^ К) |
±(0,004+ +0,0036-К) ±(0,004+ +0,0036-К) ±(0,004+ +0,0036-К) ±(0,004+ +0,0036-К) |
±(0,015+ +0,0025-К) ±(0,004+ +0,0036-К) ±(0,015+ +0,0025-К) ±(0,004+ +0,0036-К) ±(0,013+0,027^ К) ±(0,05+0,025-К) |
±(0,010+ +0,0015-К) ±(0,015+ +0,0025-К) ±(0,010+ +0,0015-К) ±(0,015+ +0,0025-К) ±(0,004+ +0,0036-К) ±(0,004+ +0,0036-К) ±(0,05+0,025 • К) |
±(0,010+ +0,0015-К) ±(0,010+ +0,0015-К) ±(0,010+ +0,0015-К) ±(0,010+ +0,0015<К) ±(0,010+ +0,0015-К) ±(0,010+ +0,0015<К) ±0,6 |
±(0,015+ +0,0025-К) ±(0,015+ +0,0035-К) ±(0,015+ +0,0025-К) ±(0,015+ +0,0035-К) ±(0,010+ +0,0015-К) ±(0,010+ +0,0015-К) |
±(0,015+ +0,0025-К) ±(0,010+ +0,0015-К) |
|
Вариация выходного сигнала, % (от настроенного диапазона измерений), не более |
0,81у1 | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, Yt, %/28 °С:4) |
±(0,06-К +0,01) | ||||||
|
Максимальное рабочее (статическое) давление, МПа: 2)
|
- |
- |
16 0,2 |
42 16 3,2 |
42 16 0,2 |
42 16 |
16 |
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Пределы допускаемой дополнительной приведенной к ДИн погрешности, вызванной, влиянием рабочего (статического) давления 2) 3) : - RS11H: - % / 16 МПа |
±0,06-К | ||||||
|
- RS11M:
|
- |
- |
±0,1-К |
±0,06-К |
±0,06-К | ||
|
- |
- |
±0,03-К |
±0,2-К |
±0,06-К |
- |
- |
Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового дисплея (ЖК-дисплея) преобразователя.
Примечания: Диапазон измерений (ДИ) - алгебраическая разность между значениями верхнего и нижнего пределов измерений. При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального (ДИмакс), но величина диапазона измерений должна быть не менее минимального (ДИмин). Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя. | |||||||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART, дисплей |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45,0 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С для преобразователей без ЖК-дисплей 1) для преобразователей с ЖК-дисплей относительная влажность, %, не более атмосферное давление, кПа |
от -60 до +80 от -35 до +80 95 от 84,0 до 106,7 |
|
Нормальные условия:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Масса, кг, не более: - RS53 - RS43 - RS11H |
4 6 6,4 |
|
Габаритные размеры (высота; ширина; длина), мм, не более: |
144x150x205 |
|
Маркировка взрывозащиты |
0Ex ia IIC Т4 Ga Х 0Ex ia IIC Т6 Ga Х 0/1 Ех db IIC Т6 Ga/Gb Х Ex tb IIIC Т80°С Db Х |
|
Средняя наработка на отказ, ч, не менее |
270000 |
|
Средний срок службы, лет, не менее |
30 |
|
1) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие температуры окружающего воздуха ниже минус 35 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователя давления. | |
