Номер по Госреестру СИ: 96165-25
96165-25 Анализаторы кислорода
(MOD-1040)
Назначение средства измерений:
Анализаторы кислорода MOD-1040 (далее - анализаторы) предназначены для измерений объемной доли кислорода (O2) в газовой, химической, нефтехимической, пищевой и других отраслях промышленности.
Внешний вид.
Анализаторы кислорода
Рисунок № 1
Внешний вид.
Анализаторы кислорода
Рисунок № 2
Внешний вид.
Анализаторы кислорода
Рисунок № 3
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 15.08.2030
Номер записи - 0830bb00-4a5d-324a-4119-f203f59ac0bb
ID в реестре СИ - 1426699
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "МОДКОН"
Страна - РОССИЯ
Населенный пункт - 644040, Россия, Омская обл., г. Омск, пр-кт Губкина, д. 1
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1699 от 2025.08.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы кислорода (MOD-1040)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МОДКОН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96165-25 15.08.2030 |
Анализаторы кислорода, MOD-1040 Общество с ограниченной ответственностью "МОДКОН" (РОССИЯ 644040, Россия, Омская обл., г. Омск, пр-кт Губкина, д. 1) |
ОТ МП |
1 год |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Анализаторы кислорода (MOD-1040)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы кислорода (MOD-1040)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (далее - ПО), которое устанавливается на заводе-изготовителе в процессе производства в защищенную энергонезависимую память микропроцессора и является метрологически значимым. ПО устанавливается только заводом-изготовителем с использованием специальных программноаппаратных средств.
ПО обеспечивает обработку данных об измеренных значениях концентраций кислорода и передачу данных на ПК.
Идентификационные данные встроенного ПО для верификации пользователю недоступны. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку методом термопечати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Принцип измерения» документа «Руководство по эксплуатации. MOD-1040 Анализатор кислорода».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ №26.51.53-004-66965064-2023 «Анализатор кислорода MOD-1040. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «МОДКОН»
(ООО «МОДКОН»)
ИНН: 7720692710
Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324
Телефон: +7 (495) 9891840
E-mail: info@modcon.ru
Изготовитель
Общество с ограниченной ответственностью «МОДКОН»(ООО «МОДКОН»)
ИНН: 7720692710 Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324
Адрес места осуществления деятельности: 644040, Россия, Омская обл., г. Омск, пр-кт Губкина, д. 1
Телефон: +7 (495) 9891840
E-mail: info@modcon.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «МОДКОН»
(ООО «МОДКОН»)
ИНН: 7720692710
Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324
Телефон: +7 (495) 9891840
E-mail: info@modcon.ru
Анализатор представляет собой модуль цилиндрической формы, выполненный из нержавеющей стали (SS316) с аналоговым выходом от 4 до 20 мА и цифровым выходом Modbus RTU RS485.
Анализатор является оптическим модулем, разработанным для измерения концентрации кислорода в газе, принцип работы которого представляет собой технику гашения люминесценции, использующую сенсорный краситель, иммобилизованный на опорной пленке, известной как «чувствительный слой». Этот контактный сенсор возбуждается красным светом и результирующая люминесценция измеряется в ближней инфракрасной области. При присутствии молекул кислорода люминесценция гасится, что приводит к обратимому изменению интенсивности и продолжительности излучаемого света.
Анализатор оснащен системой поддержания заданного значения температуры и заданного значения давления, а также опционально может быть оснащен распределительной коробкой.
Распределительная коробка представляет собой взрывозащищенную Ex d оболочку, с крышкой, закрепляемой резьбовым соединением. Внутри коробки находятся терминалы для удобства подключения.
Пломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализаторов приведен на рисунках 1 и 2.
Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом термопечати на маркировочную табличку (рисунок 3).
Место размещения маркировочной таблички

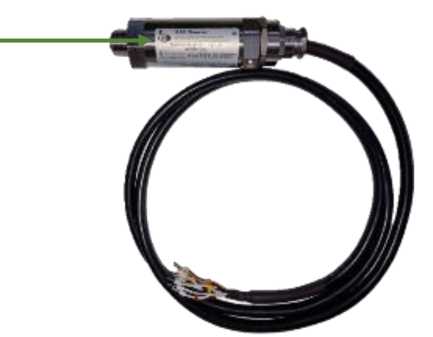

Рисунок 1 - Общий вид анализаторов кислорода MOD-1040
Место размещения маркировочной таблички

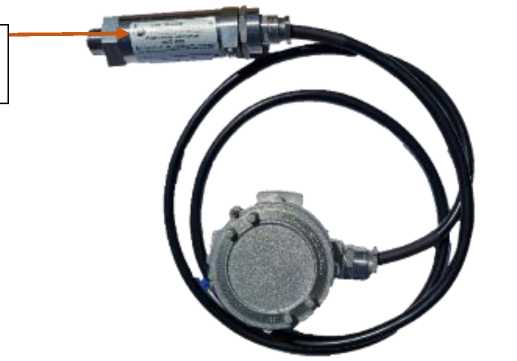

Рисунок 2 - Общий вид анализаторов кислорода MOD-1040, оснащенных распределительной коробкой
Gdohm dr-apur*
. К.-*<|ик»е««м нпгмгпш лр(>и*л»епкымл
К^млаидем*Афм ltllr< г Х4».тгти к n»vi г. «Л r-p 1’, ' г«м»»| ТМ
Л.рга »««га>»zy«xwт*ИН • 6МЛ*1 Г<«.41 Омьиг/^
.|
Анализатор кислорода MOD-1040
ООО "ПРОММАШ ТЕСТ Инжиниринг' № ЕАЭС RU C-RU.AXS8.B 05800/24
Р s 200 Barg U=24 VDC
Серийный Ns: MOD515MMYY**'
■•Даелгио s Pxu-и 2024 г
Рисунок 3 - Маркировочная табличка анализаторов кислорода MOD-1040
анализаторов приведены в таблицах 1 - 4
Таблица 1 - Основные метрологические характеристики
|
Определяем ый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Поддиапазон измерений, в котором нормируется погрешность, % |
Пределы погрешности | |
|
приведенной1), % |
относительной, % | |||
|
Кислород (О2) |
от 0 до 10 |
от 0 до 0,25 включ. |
±2 |
- |
|
св. 0,25 до 10 |
- |
±2 | ||
|
от 0 до 50 |
от 0 до 1 включ. |
±2 |
- | |
|
св. 1 до 50 |
- |
±2 | ||
|
от 0 до 100 |
от 0 до 2 включ. |
±2 |
- | |
|
св. 2 до 100 |
- |
±2 | ||
|
1) Приведена к верхнему пределу поддиапазона измерений. | ||||
Таблица 2 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, Tq,9, с, не более |
15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
5 |
|
Напряжение питания, В |
24±10% |
|
Габаритные размеры (Д*Ш*В), мм, не более |
330x120x85 |
|
Масса, кг, не более |
1,3 |
|
Маркировка взрывозащиты |
1Ex db IIC T4 Gb |
|
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Условия эксплуатации:
|
от -20 до +60 от 20 до 99 от 70 до 130 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
10 |
