Номер по Госреестру СИ: 96191-25
96191-25 Датчики напряжения
()
Назначение средства измерений:
Датчики напряжения предназначены для измерений электрического напряжения постоянного тока от 2,4 до 4,0 кВ и электрического напряжения переменного тока от 19 до 29 кВ при частоте 50 Гц в контактной сети, применяются в составе системы измерительной токоприемника (СИТ) для вагонов-лабораторий испытаний контактной сети КИВ ВИКС.
Внешний вид.
Датчики напряжения
Рисунок № 1
Внешний вид.
Датчики напряжения
Рисунок № 2
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства - 21.08.2030
Номер записи - 53619331-f506-75b1-f59e-fd6fecd7c87c
ID в реестре СИ - 1426673
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Датчики напряжения,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Мобильные системы диагностики Холдинг"
Страна - РОССИЯ
Населенный пункт - 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1723 от 2025.08.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1723 от 2025.08.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики напряжения ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Мобильные системы диагностики Холдинг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96191-25 21.08.2030 |
Датчики напряжения, Общество с ограниченной ответственностью "Мобильные системы диагностики Холдинг" (РОССИЯ 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34) |
ОТ МП |
2 года |
Кто поверяет Датчики напряжения ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчики напряжения ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Специальное программное обеспечение (далее - СПО) обеспечивает:
-
- управления режимами работы ДН;
-
- сохранение пользовательских конфигураций;
-
- контроль работоспособности ДН при включении;
-
- сохранение результатов измерений.
При разработке ПО используются продукты с закрытым исходным кодом.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
msd-sensors |
|
Номер версии (идентификационный номер) ПО |
1.1.2.33 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Файл конфигурации |
02 00 05 15 х 00.mtrcfg |
|
Параметр х может принимать значения 00 или 01 |
Метрологически значимые константы, формируемые при настройке ДН, записаны в отдельный файл и защищены контрольной суммой. Файл 02_00_05_15_x_00.mtrcfg создается в процессе юстировки ДН специальной технологической программой на предприятии изготовителе, программа с ДН не поставляется.
Каждый файл 02_00_05_15_х_00.т1гс£д помимо метрологически значимых констант содержит заводской номер ДН и контрольную сумму защищаемой части файла.
Файл 02_00_05_15_х_00.т1гс£д привязан к заводскому номеру ДН, его использование с другим ДН не предусмотрено.
После приемо-сдаточных испытаний при производстве ДН или после каждой юстировки ДН, контрольные суммы каждого файла записываются в формуляр ДН изготовителем.
Уровень защиты ПО - «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку ДН и в формуляр типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах и пунктах следующих документов:
- Формуляр МЛАС.411136.002 ФО п. 2 «Общие сведения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30.12.2022 г. № 3344; «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 24.02.2025 г. №359 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
МЛАС.411136.002 ТУ «Датчик напряжения». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Мобильные системы диагностики Холдинг»
(ООО «МСД Холдинг»)
ИНН 7813364688
Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34
Телефон: (812) 646-75-21, (812) 646-75-22
Факс: (812) 646-75-19
Web-сайт: www.msd-spb.ru
E-mail: info@msd-spb.ru
Изготовитель
Общество с ограниченной ответственностью «Мобильные системы диагностики Холдинг»(ООО «МСД Холдинг»)
ИНН 7813364688
Адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34
Телефон: (812) 646-75-21, (812) 646-75-22
Факс: (812) 646-75-19
Web-сайт: www.msd-spb.ru
E-mail: info@msd-spb.ru
Испытательный центр
Общество с ограниченной ответственностью «МОСЭНЕРГОТЕСТ»(ООО «МОСЭНЕРГОТЕСТ»)
Юридический адрес: 127282, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ
ОКРУГ СЕВЕРНОЕ МЕДВЕДКОВО, ПРОЕЗД ЧЕРМЯНСКИЙ, Д. 7
Адрес места осуществления деятельности: 127282, г. Москва, проезд Чермянский, д. 7, помещение № 56
Правообладатель
Общество с ограниченной ответственностью «Мобильные системы диагностики Холдинг»(ООО «МСД Холдинг»)
ИНН 7813364688
Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34
Телефон: (812) 646-75-21, (812) 646-75-22
Факс: (812) 646-75-19
Web-сайт: www.msd-spb.ru
E-mail: info@msd-spb.ru
Датчики напряжения (далее - ДН) являются масштабными измерительными преобразователями напряжения высокого уровня частотой 50 Гц постоянного и переменного тока в низкий с заданным коэффициентом преобразования.
Высоковольтное плечо ДН образовано измерительным усилителем. Элементы усилителя смонтированы в герметизированном корпусе, питание осуществляется за счёт схемы опто-гальванической развязки.
Все элементы измерительного усилителя смонтированы на печатной плате, которая помещена в герметизированный корпус. Напряжение, снимаемое с выхода делителя напряжения контактной сети ДН, подаётся на вход аналого-цифрового преобразователя (АЦП), данные с которого передаются по волоконно-оптической линии связи в блок приёма, обработки и отображения информации.
Цвет окраски отдельных элементов конструкции может изменяться по согласованию с заказчиком. На функционал датчика напряжения конструктивное исполнение влияния не оказывает.
Пломбирование датчиков напряжения осуществляется пломбированием измерительных блоков методом нанесения маркер-краски на винты, гайки и методом установки пломбировочных чашек с их последующей заливкой пластилином или мастикой.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчика напряжения представлен на рисунке 1.

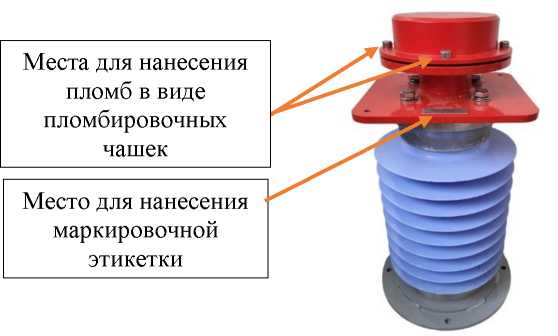

Рисунок 1 - Общий вид датчика напряжения, место для нанесения пломбы в виде пломбировочной чашки и место нанесения маркировочной этикетки
Заводской номер, состоящий из арабских цифр, приведён на маркировочной этикетке. Заводской номер наносится на маркировочную этикетку, расположенную на передней панели методами шелкографии, травления, гравировки или ударным методом. Общий вид маркировочной этикетки с указанием места нанесения знака утверждения типа, заводского номера приведены на рисунке 2.

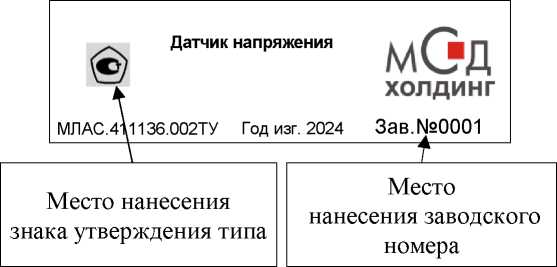

Рисунок 2 - Общий вид маркировочной этикетки с указанием места нанесения знака утверждения типа и заводского номера
Маркировочная этикетка в общем случае содержит:
-
- товарный знак предприятия-изготовителя;
-
- наименование средства измерения;
-
- знак утверждения типа;
-
- обозначение документа, по которому осуществляется изготовление датчика напряжения;
-
- год выпуска;
-
- заводской номер.
Таблица 5 - Комплектность
|
Наименование |
Обозначение*** |
Количество |
|
Датчик напряжения |
МЛАС.411136.002 |
1 шт. |
|
Флэш-накопитель, содержащий файлы СПО |
- |
1 шт. |
|
02 00 05 15 х 00.mtrcfg |
1 шт. | |
|
Комплект соединительных кабелей * |
МЛАС.469349.639 |
1 компл. |
|
Комплект монтажных частей** |
МЛАС.305611.639 |
1 компл. |
|
Документация: | ||
|
Формуляр |
МЛАС.411136.002 ФО |
1 шт. |
Примечание: отдельные части могут быть заменены аналогичными изделиями
с характеристиками не хуже указанных.
* состав и количество определяется при заказе.
** по согласованию с заказчиком.
*** обозначение при заказе в технической и конструкторской документации, децимальный номер.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений:
|
от 2,4 до 4,0 от 19 до 29 |
|
Пределы допускаемой относительной погрешности измерений напряжения, % |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
3,5 |
|
Габаритные размеры, мм, не более | |
|
- длина |
540 |
|
- ширина |
280 |
|
- высота |
230 |
|
Масса, кг, не более |
27 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 65 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +50 |
|
- относительная влажность, %, не более |
95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, не менее, ч |
25000 |
|
Средний срок службы, лет |
7 |
