Сведения о средстве измерений: 96192-25 Микроскопы видеоизмерительные

Номер по Госреестру СИ: 96192-25
96192-25 Микроскопы видеоизмерительные
(ВИМ-II)

Назначение средства измерений:
Микроскопы видеоизмерительные ВИМ-II (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 1

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 2

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 3

Внешний вид. Микроскопы видеоизмерительные, http://oei-analitika.ru рисунок № 4

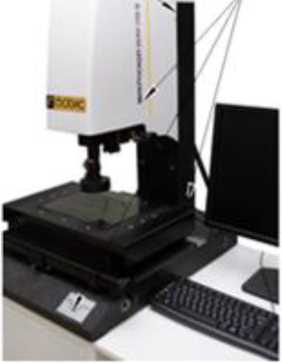

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 4

Внешний вид. Микроскопы видеоизмерительные, http://oei-analitika.ru рисунок № 5

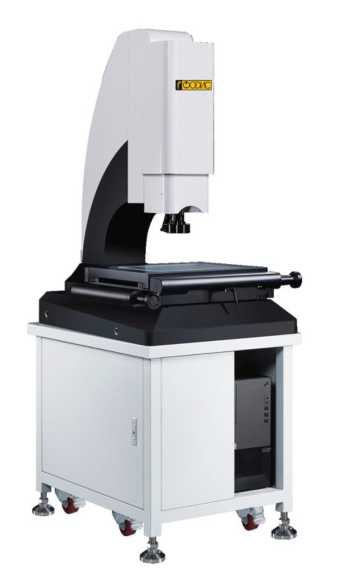

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 5

Внешний вид. Микроскопы видеоизмерительные, http://oei-analitika.ru рисунок № 6

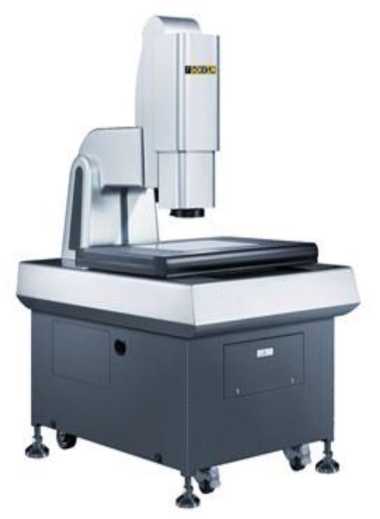

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 6

Внешний вид. Микроскопы видеоизмерительные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 7

Общие сведения

Дата публикации - 21.08.2025
Срок свидетельства - 21.08.2030
Номер записи - aa463b13-80b8-590e-6cd5-de7d6aae67bd
ID в реестре СИ - 1426672
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. ВИМ-II 400, исп. ВИМ-II 400ВВАК,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Фодис"
Страна - РОССИЯ
Населенный пункт - No. 66 Dongfang Road, Jingkou District, Zhenjiang City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

MI_14 Надежность СИ (по типам СИ и поверкам)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1723 от 2025.08.21 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1723 от 2025.08.21 Об утверждении типов средств измерений

Наличие аналогов СИ: Микроскопы видеоизмерительные (ВИМ-II)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Фодис"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96192-25 21.08.2030	Микроскопы видеоизмерительные, ВИМ-II Общество с ограниченной ответственностью "Фодис" (РОССИЯ No. 66 Dongfang Road, Jingkou District, Zhenjiang City, Jiangsu Province)	ОТ МП	1 год

OW_1 Дерево связей: владельцы СИ и поверители (за все время)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Микроскопы видеоизмерительные (ВИМ-II)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МЦ СЕВР ГРУПП" (RA.RU.314078)		мод. ВИМ-II 400, исп. ВИМ-II 400ВВАК	1	1	1	0	0	1	1	0

Стоимость поверки Микроскопы видеоизмерительные (ВИМ-II)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Микроскопы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО), предназначенного для обеспечения взаимодействия узлов прибора, выполнения, сохранения и обработки результатов измерений.

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Для защиты ПО от несанкционированного доступа используют защитный USB-ключ.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1. У каждого экземпляра микроскопа может быть одно из приведенных в таблице 1 ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FodiSoft	INS-C (Ins-M)	M3	MSU-3DPro	Gview DMIS CNC	RationalVue
Номер версии (идентификационный номер) ПО	V. 9.00 и выше	V 5.0.0.0 и выше	V.3.00.00 и выше	V.95.00.0000 и выше	V. 3.0.0.0 и выше	V. 2.1 и выше
Цифровой идентификатор ПО	отсутствует

Знак утверждения типа

наносится на табличку с серийным номером фотохимическим способом и титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 «Измерения» документа «Микроскопы видеоизмерительные ВИМ-II. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г;

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26.11.2018 г;

ТУ 26.70.22-002-36088358-2024 «Микроскопы видеоизмерительные ВИМ-II.

Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Фодис»

(ООО «Фодис»)

ИНН 5018198495

Юридический адрес: 141075, Московская обл., г. Королев, пр-кт Космонавтов, д. 15, этаж 3, помещ. LXII

Тел./факс 8(495)664-40-81

Web-сайт: www.fodis.su

E-mail: fodis.metr@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Фодис»
(ООО «Фодис»)
ИНН 5018198495
Юридический адрес: 141075, Московская обл., г. Королев, пр-кт Космонавтов, д. 15, этаж 3, помещ. LXII
Тел./факс 8(495)664-40-81
Web-сайт: www.fodis.su
E-mail: fodis.metr@mail.ru
Производственная площадка:
Zhenjiang Guanghua Weike Mechanical Tools Co., Ltd, Китай
Адрес: No. 66 Dongfang Road, Jingkou District, Zhenjiang City, Jiangsu Province, China

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель

Принцип действия микроскопов основан на измерении размеров детали по изображению, полученному со встроенного оптоэлектронного измерительного блока.

Микроскопы имеют жесткую консольную конструкцию и состоят из предметного стола, измерительных шкал (по осям X, Y и Z), оптоэлектронного измерительного блока, вычислительного блока. Измерения по оси Z выполняются с использованием функции автофокусировки. При необходимости, микроскопы могут быть оснащены контактным датчиком ТР20 или MCP, а также бесконтактным лазерным датчиком. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном, автоматическом или полуавтоматическом режимах.

Микроскопы конструктивно состоят из гранитного основания, подвижного предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель, и персонального компьютера.

В зависимости от диапазонов измерений по осям X и Y микроскопы изготавливают разных модификаций (табл. 2, 3): ВИМ-II 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300, ВИМ-II 400, ВИМ-II 500.

Модификации микроскопов могут иметь разные исполнения, отличающиеся типом управления перемещений по осям X, Y, Z, оснащением дополнительными датчиками для измерений линейных размеров по оси Z (контактными, лазерными). Также микроскопы могут изготавливаться с уменьшением габаритов и массы.

В зависимости от исполнения микроскопы имеют обозначение

ВИМ-П_1__2_ _3__4 5 , где:

1 - верхняя граница наибольшего из диапазонов измерений в направлении осей Х и Y (150, 200, 250, 300, 400, 500);
2 - исполнение, имеющее высокую или повышенную точность (В - высокоточный или ВВ с повышенной точностью) и без обозначения для стандартной точности;
3 - тип управления (ПА - полуавтоматическое (моторизированная ось Z), А - полностью автоматическое) и без обозначения в случае механического перемещения стола;
4 - контактная система (К - при наличии контактного щупа, Л - при наличии лазерного датчика, ЛК - при наличии контактного щупа и лазерного датчика) и без обозначения для измерений только автофокусом;
5 - указывается только для исполнений микроскопов с уменьшенными

массогабаритными размерами и с внедрённой возможностью использования измерительного программного обеспечения М3 (при этом обозначается М3).

Нанесение знака поверки на микроскопы не предусмотрено. Серийный номер наносится на таблички, расположенные в местах, указанных на рисунке 2, и имеет буквенноцифровое обозначение (рисунок 1). Постоянные надписи маркировки на табличке выполнены фотохимическим способом, а переменные надписи выполнены ударным способом. Пломбировка выполнена с помощью наклейки самоклеящейся ленточной с индикацией при вскрытии.

Общий вид микроскопов представлен на рисунке 3.

<-----------------------------------------> НФОРИС1 ООО «ФОДИС»

ВИДЕОИЗМЕРИТЕЛЬНЫЙ МИКРОСКОП ВИМ-П

Исполнение ВИМ-П ЗООВВАК

Серийный номер Р2307000601

ТУ 26.70.22-002-36088358-2024

Степень защиты IP 20 Напряжение 220 В Частота max 50 Гц

Мощность не более 500 Вт

Дата изготовления Ноябрь 2024 г.

Рисунок 1 - Внешний вид таблички

Место ппомбиробки

Место нанесения табличек с серийными номерами и букбенно-цифробыми обозначениями

Внешний вид. Микроскопы видеоизмерительные (ВИМ-II), http://oei-analitika.ru

Рисунок 2 - Место нанесения табличек с серийным номером

Рисунок 3 - Общий вид микроскопов:

а) микроскопы модификаций ВИМ-II 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300;

б) микроскопы модификаций ВИМ-II 400, ВИМ-II 500;

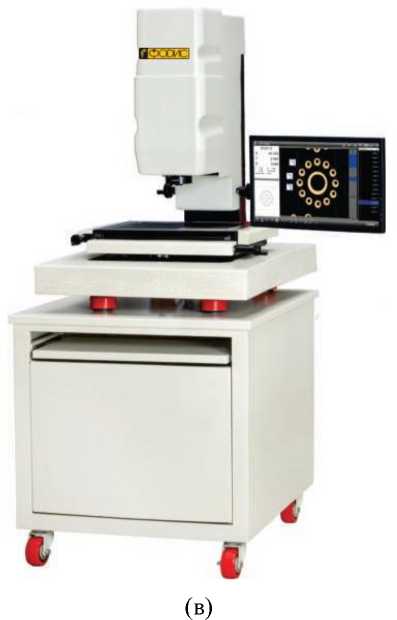

в) микроскопы модификаций ВИМ-II 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300, ВИМ-II 400, ВИМ-II 500 с уменьшенными массогабаритными размерами

Таблица 6 - Комплектность средства изме-	ений
Наименование	Обозначение	Количество
Микроскоп видеоизмерительный	ВИМ-II	1 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Таблица 2 - Метрологические характеристики микроскопов модификаций ВИМ-II 150,

ВИМ-II 200 и ВИМ-II 250

Наименование характеристики	Значение для модификаций
Наименование характеристики	ВИМ-II 150	ВИМ-II 200	ВИМ-II 250
Диапазон измерений длины, мм - по оси X	от 0 до 150	от 0 до 200	от 0 до 250
- по оси Y	от 0 до 100	от 0 до 100	от 0 до 150
- по оси Z^X)	от 0 до 100	от 0 до 200	от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины, мкм²⁾ - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом³⁾ - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой		±(2,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)

Продолжение таблицы 2

Наименование характеристики	Значение для модификаций
	ВИМ-II 150	ВИМ-II 200	ВИМ-II 250
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «В», мкм²⁾ - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом³⁾ - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ВВ», мкм²⁾ - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом³⁾ - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,4+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Диапазон измерений плоского угла	от 0 до 360°
Пределы допускаемой абсолютной погрешности при измерении плоского угла	±14''
Примечания: ¹⁾ по заказу возможно изменение диапазона до 100, 200, 300, 400 или 500 мм, значение приведено в паспорте ²⁾ L - измеряемая длина в мм ³⁾ при оптическом увеличении 4,5 крат и выше

Таблица 3 - Метрологические характеристики микроскопов модификаций ВИМ-II 300,

ВИМ-II 400 и ВИМ-II 500

Наименование характеристики	Значение для модификаций
Наименование характеристики	ВИМ-II 300	ВИМ-II 400	ВИМ-II 500
Диапазон измерений длины, мм - по оси X	от 0 до 300	от 0 до 400	от 0 до 500
- по оси Y	от 0 до 200	от 0 до 300	от 0 до 400
- по оси Z^X)	от 0 до 200	от 0 до 200	от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины, мкм²⁾ - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом³⁾ - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой		±(2,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)

Продолжение таблицы 3

Наименование характеристики	Значение для модификаций
Наименование характеристики	ВИМ-II 300 ВИМ-II 400 ВИМ-II 500
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «В», мкм²⁾ - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом³⁾ - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ВВ», мкм²⁾ - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом³⁾ - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,4+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Диапазон измерений плоского угла	от 0 до 360°
Пределы допускаемой абсолютной погрешности при измерении плоского угла	±14''
Примечания: ¹⁾ по заказу возможно изменение диапазона до 100, 200, 300, 400 или 500 мм, значение приведено в паспорте ²⁾ L - измеряемая длина в мм ³⁾ при оптическом увеличении 4,5 крат и выше

Таблица 4 - Технические характеристики

Наименование характеристики	Значение для модификаций
Наименование характеристики	ВИМ-II 150 ВИМ-II 200	ВИМ-II 250	ВИМ-II 300	ВИМ-II 400	ВИМ-II 500
Цена единицы наименьшего разряда при измерении плоского угла,	1''
Цена единицы наименьшего разряда			0,0001
при измерении длины, мм, не более			0,0001
при измерении длины, мм, не более
Габаритные размеры, мм, не более
- длина	620	704	704	854	1100
- ширина	600	732	732	932	1100
- высота	870	1000	1000	1100	1200

Продолжение таблицы 4

Наименование характеристики	Значение для модификаций
Наименование характеристики	ВИМ-II 150 ВИМ-II 200	ВИМ-II 250	ВИМ-II 300	ВИМ-II 400	ВИМ-II 500
Масса, без дополнительного оборудования, кг, не более	150	180	190	290	490
Максимальная равнораспределенная нагрузка на предметный стол, кг, не более	30
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц, не более	220±22 50
Потребляемая мощность, Вт, не более	400 (с ручным типом управления)/ 500 (с автоматическим и полуавтоматическим типом управления)
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +15 до +25 от 20 до 80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч	1100
