Номер по Госреестру СИ: 96193-25
96193-25 Сигнализаторы загазованности
(СЗ)
Назначение средства измерений:
Сигнализаторы загазованности СЗ (далее - сигнализаторы) предназначены для автоматического контроля (измерений) содержания в воздухе природного газа (метан), паров различных марок сжиженного углеводородного газа (далее СУГ) на основе пропан-бутановой смеси (ГОСТ 34858-2022) и угарного газа (оксид углерода) и выдачи сигнализации о превышении установленных пороговых значений содержания контролируемых компонентов.

Внешний вид.
Сигнализаторы загазованности
Рисунок № 1

Внешний вид.
Сигнализаторы загазованности
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - СЗ-Х-1 |
CH_ver.1 |
|
- СЗ-Х-2 |
CO_ver.1 |
|
- СЗ-Х-3 |
SUG_ver.1 |
|
- СЗ-Х-4 |
CO/CH ver.1 |
|
Номер версии (идентификационный номер) ПО |
1V0 |
|
Цифровой идентификатор ПО: - СЗ-Х-1 |
0x5DC2 |
|
- СЗ-Х-2 |
0xBD52 |
|
- СЗ-Х-3 |
0x9BDF |
|
- СЗ-Х-4 |
0xECC3 |
Защита ПО сигнализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» Руководства по эксплуатации РГПБ.407729.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
РГПБ.407729.002 ТУ «Сигнализаторы загазованности СЗ. Технические условия».
ПравообладательАкционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «ГИПРОНИИГАЗ»
(АО «ГИПРОНИИГАЗ»)
ИНН 6455000573
Юридический адрес: 119180, Россия, г. Москва, вн. тер. муниципальный округ Якиманка, ул. Большая Полянка, д. 2, стр. 2, помещ. 1/2
Телефон: +7 (8452) 99-66-55
E-mail: niigaz@niigaz.ru
Изготовитель
Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «ГИПРОНИИГАЗ»(АО «ГИПРОНИИГАЗ»)
ИНН 6455000573
Юридический адрес: 119180, Россия, г. Москва, вн. тер. муниципальный округ Якиманка, ул. Большая Полянка, д. 2, стр. 2, помещ. 1/2
Адрес места осуществления деятельности: 410086, Россия, Саратовская обл., г. Саратов, пр-д Верхний Нефтегорский, зд. 8, стр. 1
Телефон: +7 (8452) 99-66-55
E-mail: niigaz@niigaz.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская область, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «ГИПРОНИИГАЗ»(АО «ГИПРОНИИГАЗ»)
ИНН 6455000573
Юридический адрес: 119180, Россия, г. Москва, вн. тер. муниципальный округ Якиманка, ул. Большая Полянка, д. 2, стр. 2, помещ. 1/2
Телефон: +7 (8452) 99-66-55
E-mail: niigaz@niigaz.ru
Принцип действия сигнализаторов различается в зависимости от измерительного канала, присутствующего в модификации. Для измерительного канала горючего газа (метан или бутан) - полупроводниковый принцип действия, основанный на изменении сопротивления каталитически активного чувствительного элемента пропорционально концентрации горючих газов. Для измерительного канала оксида углерода - принцип действия электрохимический, основанный на изменении реакции оксида углерода с компонентами электрохимической ячейки, вырабатывающей электрический сигнал, пропорциональный концентрации оксида углерода.
Сигнализаторы представляют собой стационарные автоматические одно- или двухканальные (горючего и/или токсичного газа) приборы непрерывного действия с двумя порогами аварийной сигнализации.
Сигнализаторы в автоматическом режиме обеспечивают выдачу предупредительной сигнализации, управление запорным электромагнитным клапаном, передачу данных о достижении предельных концентраций контролируемых газов на диспетчерский пункт обслуживающей организации и собственнику помещений, посредством передачи данных по GSM каналу.
Сигнализаторы предназначены для работы в составе системы: сигнализатор загазованности + счетчик газа, сблокированный с электромагнитным клапаном, или сигнализатор загазованности + электромагнитный клапан.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены соответствующий датчик газа, органы настройки пороговых значений концентрации определяемого компонента, блок звуковой и световой сигнализации.
Подача пробы к датчику осуществляется путем конвекции и диффузии.
Сигнализаторы выпускаются в четырех основных модификациях, различающихся типом или количеством контролируемых газов.
Структура условного обозначения модификаций сигнализаторов:
СЗ-Х-n, где (Х) - обозначает вариант исполнения, указывается одной из букв:
-
- «С» - стандартное исполнение для работы в системе сигнализатор загазованности -счетчик газа, сблокированный с электромагнитным клапаном;
-
- «У» - упрощенное исполнение для работы в системе сигнализатор загазованности -Лист № 2 Всего листов 6 электромагнитный клапан;
(n) - обозначает контролируемые газы и указывается одной из четырех цифр:
-
- «1» - для измерения концентрации природного газа;
-
- «2» - для измерения концентрации угарного газа;
-
- «3» - для измерения концентрации паров СУГ;
-
- «4» - для измерения концентрации природного газа и угарного газа.
Сигнализаторы модификации СЗ-У отличаются от сигнализаторов модификации СЗ-С наличием дополнительного разъема для подключения адаптера сетевого питания в нижней части корпуса.
Общий вид сигнализаторов приведен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку (рисунок 2), наклеенную на заднюю панель сигнализаторов. Нанесение знака поверки на сигнализаторы в обязательном порядке не предусмотрено. Открытый доступ к узлам настройки (регулировки) отсутствует. Пломбирование мест настройки (регулировки) сигнализаторов предусмотрено разрушаемой наклейкой.

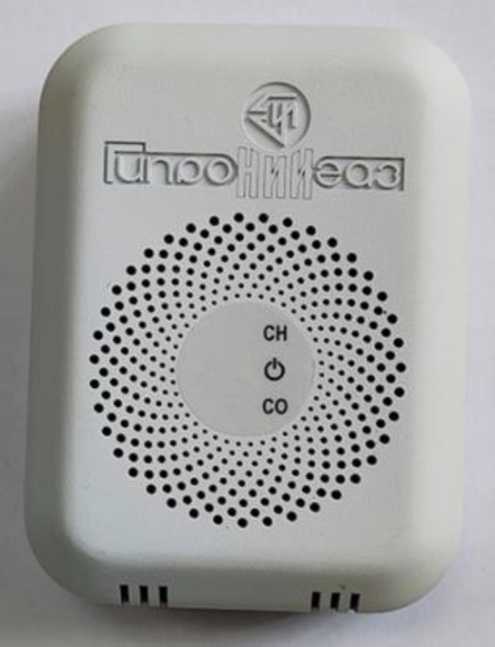

Рисунок 1 - Общий вид сигнализаторов СЗ

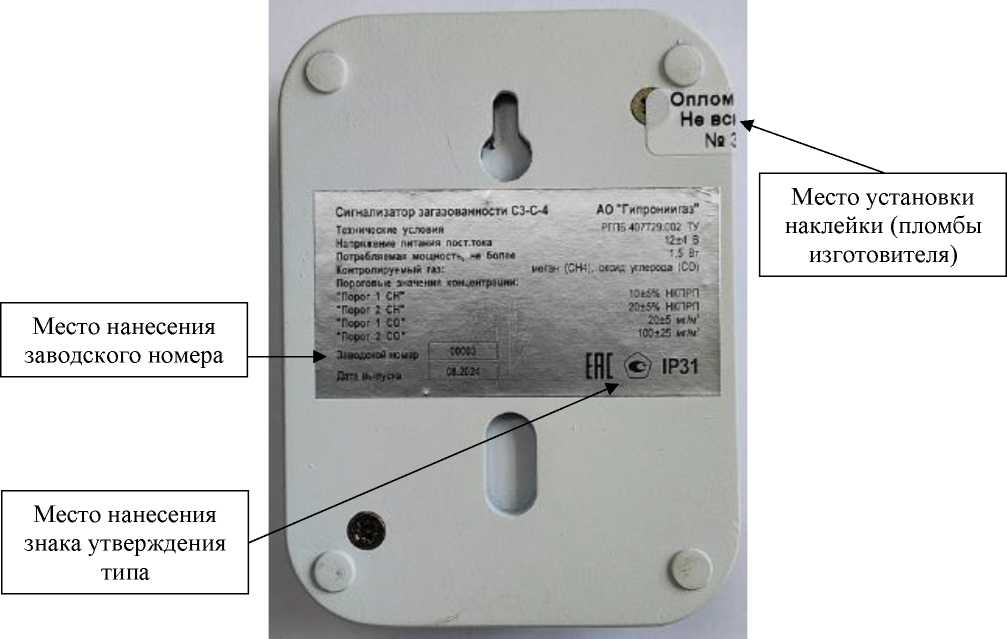

Рисунок 2 - Места пломбирования от несанкционированных действий, нанесения знака утверждения типа и заводского номера
Комплектность поставки сигнализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки сигнализаторов
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности СЗ |
в соответствии с заказом |
1 шт. |
|
Адаптер питания** |
- |
1 шт. |
|
Руководство по эксплуатации* |
РГПБ.407729.002 РЭ |
1 экз. |
|
Паспорт |
РГПБ.407729.002 ПС |
1 экз. |
|
Соединительные провода |
- |
1 комплект |
|
* Доступно в электронном виде по QR-коду в паспорте изделия. По согласованию с заказчиком возможна поставка бумажной копии руководства по эксплуатации. ** Адаптер питания поставляется только для сигнализатора СЗ-У | ||
Метрологические и основные технические характеристики сигнализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с, не более | |
|
Метан (СН4), Бутан (С4Н10) |
Порог 1* |
10 % НКПР |
±5 % НКПР |
15 |
|
Порог 2* |
20 % НКПР |
±5 % НКПР | ||
|
Оксид углерода (СО) |
Порог 1 |
20 мг/м3 |
±5 мг/м3 |
60 |
|
Порог 2 |
100 мг/м3 |
±25 мг/м3 | ||
|
* В сигнализаторах СЗ-С-3 и СЗ-У-3, предназначенных для измерения содержания паров СУГ на основе пропан-бутановой смеси, пороги срабатывания сигнализации установлены относительно нижнего концентрационного предела распространения пламени (НКПР) бутана, в связи с его большей взрывоопасностью по сравнению с пропаном. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания при использовании сетевого адаптера:
|
220 50 |
|
Напряжение питания постоянного тока без сетевого адаптера, В |
12±4 |
|
Потребляемая мощность, Вт, не более
|
6 1,5 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
95х70х32 |
|
Масса, кг, не более |
0,2 |
|
Условия эксплуатации:
|
от +1 до +50 95 от 84 до 106,7 |
|
Время установления рабочего режима, с, не более |
30 |
|
Уровень звука сигнала тревоги, дБ, не менее |
75 |
|
Степень защиты по ГОСТ 14254-2015 |
IP31 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет |
12* |
|
* Без учета срока службы сенсора | |
