Номер по Госреестру СИ: 96194-25
96194-25 Системы пробоподготовки
(EasyPREP Sample Handler)
Назначение средства измерений:
Системы пробоподготовки EasyPREP Sample Handler (далее - системы) предназначены для измерений объема жидкостей при автоматическом дозировании и подготовке проб.

Внешний вид.
Системы пробоподготовки
Рисунок № 1

Внешний вид.
Системы пробоподготовки
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления системами, обеспечения функционирования интерфейса, обработки информации, полученной в процессе измерений, хранения результатов измерений.
ПО защищено паролем в режиме «Администрирование». Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификация ПО осуществляется путем просмотра номера версии ПО на мониторе персонального компьютера при запуске ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для систем | |
|
зав.№ SHX0121390095 |
зав.№ SHX0121390094 | |
|
Идентификационное наименование ПО |
Sampk Handler |
Sampk Handler |
|
Номер версии (идентификационный номер ПО) |
4.6.1 |
4.7.2 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства пользователя типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Работа с программным обеспечением» документа «Системы пробоподготовки EasyPREP Sample Handler. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
Техническая документация SCP SCIENCE, Канада.
ПравообладательОбщество с ограниченной ответственностью «ГРК «Быстринское»
(ООО «ГРК «Быстринское»)
ИНН 7701568891
Юридический адрес: 672038, Забайкальский край, г. Чита, ул. Шилова, д. 99Г, соор. 1
Телефон: +7 (3022) 219-800
E-mail: grkb@nornik.ru
Web-сайт: www.grkb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» Адрес: 190005, Россия, Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «ГРК «Быстринское»(ООО «ГРК «Быстринское»)
ИНН 7701568891
Юридический адрес: 672038, Забайкальский край, г. Чита, ул. Шилова, д. 99Г, соор. 1
Телефон: +7 (3022) 219-800
E-mail: grkb@nornik.ru
Web-сайт: www.grkb.ru
К системам пробоподготовки EasyPREP Sampk Handler данного типа относятся системы зав.№ SHX0121390095 и зав.№ SHX0121390094.
Принцип действия систем основан на создании переменного вакуума в шприцевом насосе, в результате чего из дозирующего наконечника (насадки) сливается дозируемая жидкость.
Конструктивно системы состоят из робота-манипулятора, модуля автоматизированного шприцевого насоса, оснащенного прецизионным приводом, обеспечивающими автоматизацию процессов дозирования, шприца 25 мл, дозирующей насадки (наконечника), промывочной насадки, ультразвукового датчика для бесконтактного определения уровня AccuNorm и модуля AccuNorm, станции мойки, модуля объемного насоса.
Системы предназначены для работы в агрессивных средах, в том числе с опасными кислотами.
Управление системами осуществляется с использованием программного обеспечения через персональный компьютер, который подключается через разъем USB.
Общий вид станций приведен на рисунке 1.
Заводской номер, имеющий буквенно-цифровой формат, нанесен заводским способом на маркировочную табличку, расположенную на стенке робота-манипулятора под кнопкой включения/выключения. Место нанесения заводского номера приведено на рисунке 2.

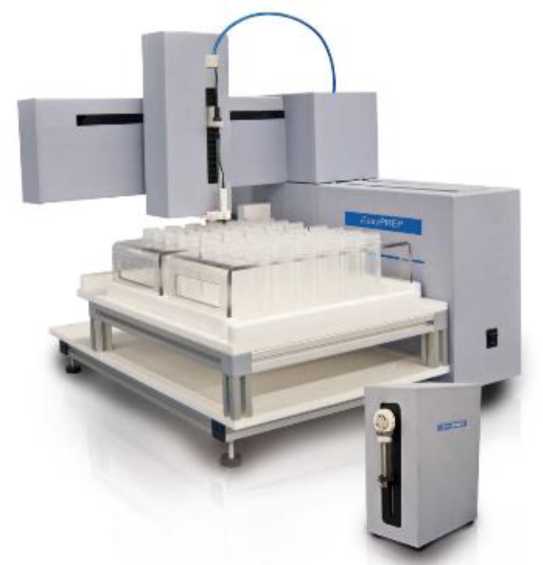

Рисунок 1 - Общий вид систем
-т
Bt?L
Место
нанесения
заводского номера

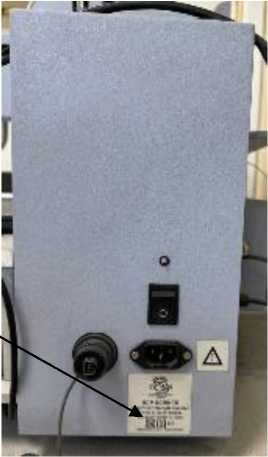

Рисунок 2 - Место нанесения заводского номера
Пломбирование систем не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Дозируемый объем, мл |
50 |
|
Пределы допускаемой систематической составляющей относительной погрешности, % |
±0,8 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности, % |
0,6 |
|
Примечание - Метрологические характеристики систем подтверждены при использовании дистиллированной воды по ГОСТ Р 58144-2018 для операций «Normalize» и «Fill» (п. 6.2 Руководства пользователя) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - входное напряжение переменного тока, В |
от 115 до 230 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Габаритные размеры системы, см, не более -длина |
66 |
|
- высота |
90 |
|
- ширина |
70 |
|
Масса системы, кг, не более |
45 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
6000 |
