Номер по Госреестру СИ: 96195-25
96195-25 Машины испытательные
(CTS)
Назначение средства измерений:
Машины испытательные CTS (далее - машины) предназначены для измерений силы, перемещения и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства - 21.08.2030
Номер записи - 776de306-6a97-d530-876b-5a366c8a909a
ID в реестре СИ - 1426669
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации CTS-E50,
Производитель
Изготовитель - Jinan Quanli Testing Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - #569, West xisha Road, Huaiyin, Jinan city, Shandong Province
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1723 от 2025.08.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1723 от 2025.08.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины испытательные (CTS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jinan Quanli Testing Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96195-25 21.08.2030 |
Машины испытательные, CTS Jinan Quanli Testing Technology Co., Ltd. (КИТАЙ #569, West xisha Road, Huaiyin, Jinan city, Shandong Province) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Машины испытательные (CTS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины испытательные (CTS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является внешним, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartTest |
|
Номер версии (идентификационный номер) ПО |
V1X.X.X* |
|
Цифровой идентификатор ПО |
— |
|
* «X» - не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Использование и эксплуатация» документа «Машины испытательные CTS. Руководство по эксплуатации. Часть вторая. Инструкция по эксплуатации машины».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.03.2025 г.
ПравообладательJinan Quanli Testing Technology Co., Ltd, Китай
Адрес: #569, West xisha Road, Huaiyin, Jinan city, Shandong Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы (активного захвата) и, как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал. Для высокоточного измерения деформации образца в состав машины могут быть включены измерители перемещений и (или) деформаций (экстензометры) различных видов исполнения и модификаций.
Конструктивно машины состоят из испытательной рамы и системы управления и сбора данных. Испытательная рама состоит из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами (тягами), датчика силы, датчика перемещения, датчиков деформации (опционально). Машины могут выпускаться с одной, двумя и более рабочими зонами. Перемещение подвижного захвата (тяги) и нагружение испытуемого образца осуществляется электроприводом.
Машины могут оснащаться несколькими сменными датчиками силы с различными диапазонами измерений, не превышающими наибольший предел измерений силы машины, датчиками измерения удлинения (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний образцов, изделий или конструкций.
Сигналы от датчиков поступают в систему управления и сбора данных, представляющую собой персональный компьютер с установленным программным обеспечением. Система измеряет и регистрирует выходные электрические аналоговые и цифровые сигналы датчиков, обрабатывает и анализирует полученную информацию, формирует сигналы управления. Настройки машины и режимы её работы задаются в программном обеспечении, установленном на персональном компьютере.
Машины выпускаются в нескольких модификациях, отличающихся конструкцией и диапазонами измерений, в соответствии с таблицей 1.
Таблица 1 - Модификации машин
|
Наименование модификации |
Конструктивные особенности |
|
CTS-E05; CTS-E1; CTS-E2; CTS-E5 |
Машины испытательные настольные одноколонные |
|
CTS-E1T; CTS-E2T; CTS-E5T; CTS-E10I; CTS-E20T |
Машины испытательные настольные двухколонные |
|
CTS-E10; CTS-E20; CTS-E30; CTS-E50; CTS-E100; CTS-E200; CTS-E300; CTS-E500; CTS-E600; CTS-E1000; CTS-E1500; CTS-E2000 |
Машины испытательные напольные двухколонные |
Нанесение знака поверки на машины не предусмотрено.
Заводской номер в виде арабских цифр методом гравировки нанесен на маркировочную табличку, закрепленную на корпусе машины.
Общий вид машин и место крепления маркировочной таблички представлены на рисунке 1, место нанесения заводского номера - на рисунке 2. Пломбирование машин не предусмотрено.

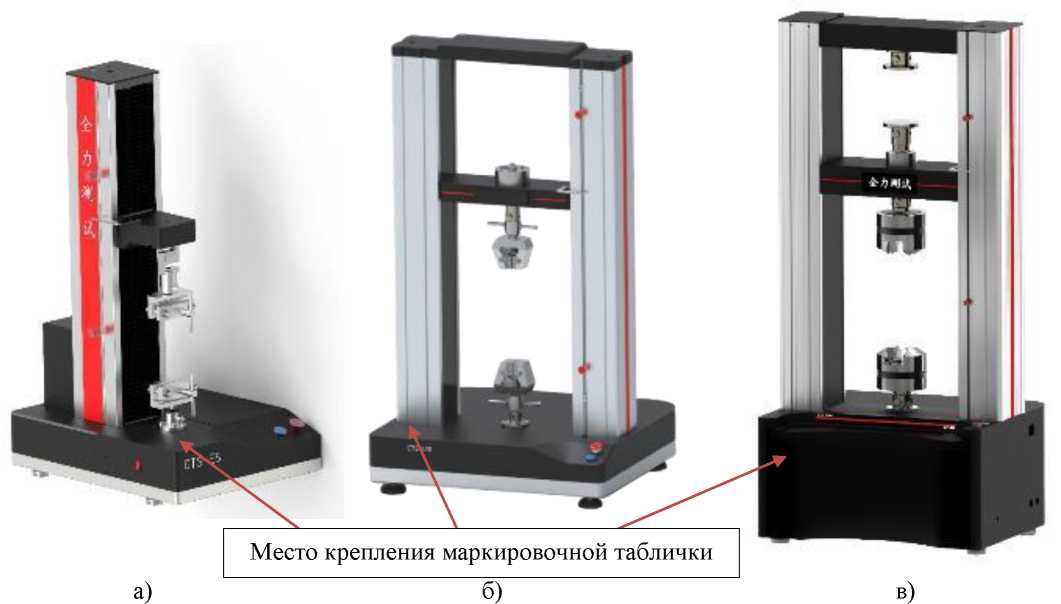

Рисунок 1 - Общий вид машин с указанием места нанесения маркировочной таблички с заводским номером:
а) настольные одноколонные; б) настольные двухколонные; в) напольные двухколонные
*4. 2ЭД759 Serial No.
■" У
Ж< CTS-COS Model
0 5kN
Jinan Quentl Testing Technology Co., IM,Made In China
Micro-
Mtaooxnputer -earalfc fflncHnA
■ ttJMi 0.5® f -" Grade I 1жг*-Э^= 2025,3
Date
Место нанесения заводского номера

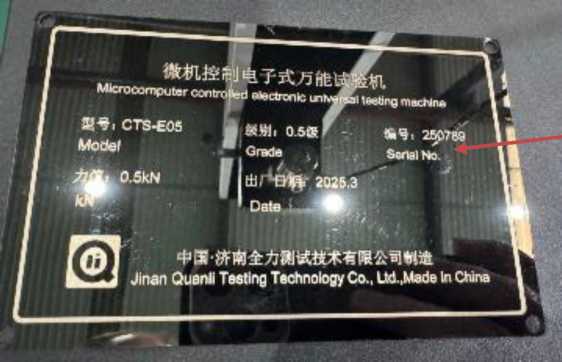

Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Модификация |
Верхний предел измерений (ВПИ) силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
Верхний предел измерений перемещений подвижной траверсы1), мм |
Верхний предел измерений удлинения образцов1), мм |
|
CTS-E05 |
0,5 |
± 0,5 |
3000 |
500 |
|
CTS-E1 (CTS-E1T) |
1,0 |
± 0,5 | ||
|
CTS-E2 (CTS-E2T) |
2,0 |
± 0,5 | ||
|
CTS-E5 (CTS-E5T) |
5 |
± 0,5 |
Продолжение таблицы , 3
|
Модификация |
Верхний предел измерений (ВПИ) силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
Верхний предел измерений перемещений подвижной траверсы1), мм |
Верхний предел измерений удлинения образцов1), мм |
|
CTS-E10 (CTS-E10T) |
10 |
± 0,5 | ||
|
CTS-E20 (CTS-E20T) |
20 |
± 0,5 | ||
|
CTS-ЕЗО |
30 |
± 0,5 |
3000 |
500 |
|
CTS-E50 |
50 |
± 0,5 | ||
|
CTS-E100 |
100 |
± 0,5 | ||
|
CTS-E200 |
200 |
± 0,5 | ||
|
CTS-E300 |
300 |
± 0,5 | ||
|
CTS-E500 |
500 |
± 0,5 | ||
|
CTS-E600 |
600 |
± 0,5 | ||
|
CTS-E1000 |
1000 |
± 0,5 | ||
|
CTS-E1500 |
1500 |
± 0,5 | ||
|
CTS-E2000 |
2000 |
± 0,5 | ||
|
1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. | ||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений силы, % от ВПИ |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы (удлинения образцов) в диапазоне до 0,3 мм включ. в зависимости от категории точности1), мкм: - 0,5 категория точности |
± 1,5 |
|
- 1 категория точности |
± 3,0 |
|
- 2 категория точности |
± 6,0 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы (удлинения образцов) в диапазоне св. 0,3 мм до верхнего предела измерений в зависимости от категории точности1), %: - 0,5 категория точности |
± 0,5 |
|
- 1 категория точности |
± 1,0 |
|
- 2 категория точности |
± 2,0 |
|
1) Категория точности устанавливается предприятием-изготовителем и приводится | |
|
в паспорте на машину. | |
Таблица 5 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Габаритные размеры1), мм, не более: - длина |
1500 |
|
- ширина |
1800 |
|
- высота |
4000 |
|
Масса1), кг, не более |
6000 |
|
Параметры электрического питания: - напряжение переменного тока, В |
380±38 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
75 |
|
1) Указано максимально возможное значение, конкретное значение приводится в паспорте | |
|
на машину. | |
