Номер по Госреестру СИ: 96197-25
96197-25 Сита лабораторные
()
Назначение средства измерений:
Сита лабораторные (далее по тексту - сита) предназначены для измерений наружных линейных размеров частиц при просеивании сыпучих материалов вручную или в составе ситовых анализаторов.
Внешний вид.
Сита лабораторные
Рисунок № 1
Внешний вид.
Сита лабораторные
Рисунок № 2
Внешний вид.
Сита лабораторные
Рисунок № 3
Внешний вид.
Сита лабораторные
Рисунок № 4
Внешний вид.
Сита лабораторные
Рисунок № 5
Внешний вид.
Сита лабораторные
Рисунок № 6
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства - 21.08.2030
Номер записи - 6a3422e9-b8b4-9444-c667-7e2a511756bf
ID в реестре СИ - 1426667
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СЛ 50/70Н, СЛ 30/50Н, СЛ 20/50Н 0,026 мм, СЛ 20/50Н 0,020 мм, СЛ 20/50Н, СЛ 20/38Н 0,020 мм, СЛ 20/38Н, СЛ 12/38Н 0,029 мм, СЛ 12/38Н, Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ВИБРОТЕХНИК"
Страна - РОССИЯ
Населенный пункт - 199178, г. Санкт-Петербург, пр-кт Малый В.О., д. 62, к. 2, лит. А
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 144
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1723 от 2025.08.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1723 от 2025.08.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Сита лабораторные ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ВИБРОТЕХНИК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96197-25 21.08.2030 |
Сита лабораторные, Общество с ограниченной ответственностью "ВИБРОТЕХНИК" (РОССИЯ 199178, г. Санкт-Петербург, пр-кт Малый В.О., д. 62, к. 2, лит. А) |
ОТ МП |
1 год |
Кто поверяет Сита лабораторные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО"ВИБРОТЕХНИК" (RA.RU.313428) | 132 | 22 | 132 | 0 | 0 | 132 | 132 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "АЗ-И" (RA.RU.312199) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Сита лабораторные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ВТ-200.00.000-01РЭ «Сита лабораторные. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 5223-99 «Сита лабораторные для анализа зерновых культур. Технические требования»;
ТУ 4846-010-11149834-2024 «Сита лабораторные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ВИБРОТЕХНИК»
(ООО «ВИБРОТЕХНИК»)
ИНН 7801010797
Юридический адрес: 199178, г. Санкт-Петербург, пр-кт Малый В.О., д. 62, к. 2, лит. А Телефон: +7 (812) 655-02-99
Web-сайт: vt-spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия»(ФБУ «Тест-С.-Петербург»)
Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, литера А
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия основан на просеивании сыпучего материала через ячейки заданного размера.
Сита состоят из обечайки, просеивающего элемента и уплотнительного кольца. Обечайка сит изготавливается круглой формы из нержавеющей стали. В ситах применяются следующие просеивающие элементы:
-
- сетки металлические проволочные с квадратными ячейками;
-
- сетки тканые на основе синтетических нитей (капроновых, полиэфирных и полиамидных мононитей);
-
- стальные листы с круглой и квадратной перфорацией с прямыми и смещенными рядами отверстий;
-
- стальные листы с продолговатой и прямоугольной перфорацией с прямыми и смещенными рядами отверстий.
К ситам данного типа относятся сита модификаций: СЛ 12/38Н; СЛ 12/38К; СЛ 20/38Н; СЛ 20/50Н; СЛ 20/50К; СЛ 20/100Н; СЛ 20/100К; СЛ 30/50Н; СЛ 30/50К; СЛ 30/100Н; СЛ 30/100К; СЛ 40/70Н; СЛ 40/70К; СЛ 40/140Н; СЛ 40/140К; СЛ 50/70Н; СЛ 50/70К.
Сита отличаются габаритными размерами и точностью изготовления.
Сита изготавливаются нормальной и контрольной точности. Сита нормальной точности обозначаются литерой «Н», просеивающий элемент которых соответствует ТУ 4846-010-11149834-2024. Сита контрольной точности обозначаются литерой «К», просеивающий элемент которых соответствует:
-
- ISO 3310-1:2016 (для сеток металлических проволочных);
-
- ISO 3310-2:2013 (для стальных листов с круглой и квадратной перфорацией с прямыми рядами отверстий);
-
- ГОСТ Р ИСО 5223-99 (для стальных листов с продолговатой перфорацией с прямыми рядами отверстий).
Заводской номер наносится на внешнюю сторону обечайки сит методом лазерной гравировки. Формат заводского номера - цифровой код, состоящий из арабских цифр.
Нанесение знака поверки на сита не предусмотрено.
Нанесение знака утверждения типа на сита не предусмотрено.
Общий вид сит из сетки металлической проволочной представлен на рисунке 1. Общий вид сит из ткани на основе синтетических нитей представлен на рисунке 2. Общий вид сит из стальных листов с круглой перфорацией представлен на рисунке 3. Общий вид сит из стальных листов с квадратной перфорацией представлен на рисунке 4. Общий вид сит из стальных листов с продолговатой и прямоугольной перфорацией представлен на рисунке 5.
Место нанесения заводского номера представлено на рисунке 6.
Пломбирование сит не предусмотрено.

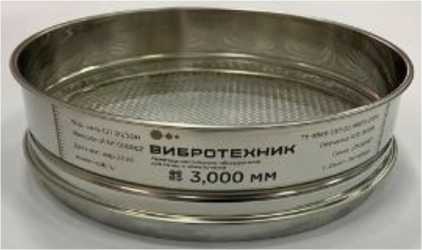

Рисунок 1 - Общий вид сит лабораторных из сетки металлической проволочной

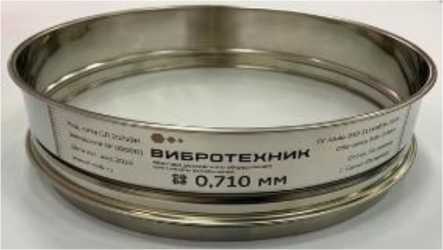

Рисунок 2 - Общий вид сит лабораторных из ткани на основе синтетических нитей

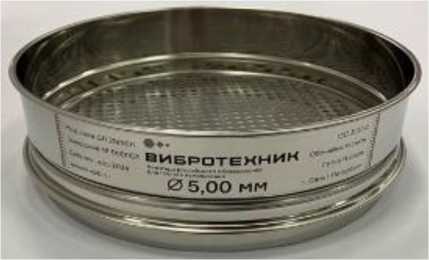

Рисунок 3 - Общий вид сит лабораторных из стальных листов с круглой перфорацией

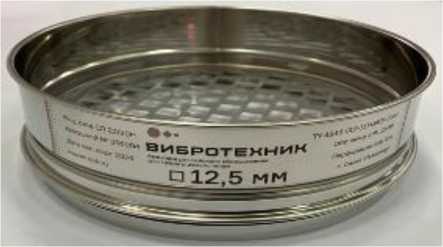

Рисунок 4 - Общий вид сит лабораторных из стальных листов с квадратной перфорацией

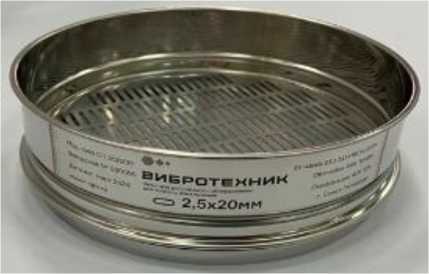

Рисунок 5 - Общий вид сит лабораторных из стальных листов с продолговатой и прямоугольной перфорацией
Место нанесения заводского номера

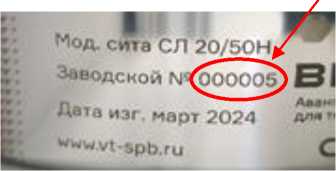

Рисунок 6 - Место нанесения заводского номера на внешней стороне обечайки сит
Таблиц 11 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Сито лабораторное |
СЛ ХХ/ХХН (К)* |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
ВТ-200.00.000-01РЭ |
1 |
|
Промежуточное кольцо |
- |
1** |
|
Промежуточный поддон |
- |
1** |
П Продолжение таблицы 11
|
1 |
2 |
3 |
|
Крышка |
- |
1** |
|
Поддон |
- |
1** |
|
* ХХ/ХХН (К) - внутренний диаметр обечайки/высота обечайки, нормальной или контрольной точности. ** Поставляется по дополнительному заказу. | ||
и показатели надежности сит представлены в таблицах 1-10.
