Принцип действия устройств основан на методе аспирации жидкости в поршневом механизме и перемещения её в трёх координатах, с последующим вытеснением при помощи поршневого механизма.

В основе конструкции устройства применён блочный принцип.

Составными частями устройств являются:

• -    модуль горизонтального привода оси Х;

• -    модуль горизонтального привода оси Y;

• -    модуль вертикального привода оси Z;

• -    модуль дозатора;

• -    модуль управления (блок электроники).

Модули горизонтального привода оси Х, горизонтального привода оси Y и вертикального привода оси Z составляют координатный механизм.

Координатный механизм предназначен для обеспечения трёхкоординатного перемещения дозирующего механизма над рабочим столом устройства с необходимой скоростью перемещения и точностью позиционирования дозирующего механизма.

Рабочий стол устройства предназначен для установки комплектующих (расходных материалов), используемых при работе. Конфигурация и перечень комплектующих формируются в соответствии с выбранной программой дозирования.

Дозирующий механизм предназначен для аспирации и дозирования жидкостей и реагентов по различным ёмкостям, установленным на рабочем столе устройства. Дозирующий механизм имеет два варианта исполнения, различающихся количеством каналов дозирования и объёмом дозирования. Соответственно, в зависимости от этого устройства выпускаются в шести модификациях: 12М1, 12М4, 12L4, 15М1, 15М4, 15L4.

Буквы (L, M) указывают на максимальный объём дозирования каждого канала, где L = 1000 мкл, M = 200 мкл, цифры (1 или 4) - количество каналов дозирования, числа 12 и 15 - означают количество посадочных мест для дополнительного оборудования.

Блок электроники отвечает за питание и управление устройством и комплектующими к нему.

Устройства имеют маркировочную табличку с заводским номером.

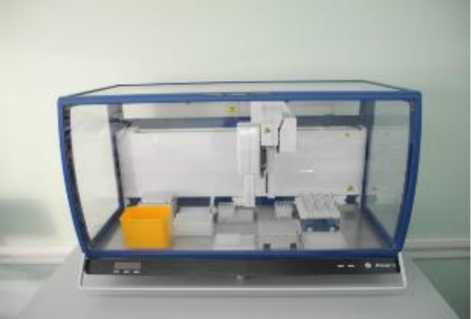

Общий вид устройств представлен на рисунке 1.

Рисунок 1 - Общий вид устройств дозирующих ДТстрим

Маркировочная табличка расположена на задней стенке корпуса устройства над выключателем питания. Заводской номер имеет буквенно-цифровой формат, нанесен типографским способом. Общий вид маркировочной таблички представлен на рисунке 2.

V* ДНК-ТЕХНОЛОГИЯ ру р_ЗН 2015/2982

Устройство ДОЗирукиуое ДТстрим 15М1

ТУ 0443-005-96301278-2012      IVD

230В, ЗС'бОГц, 300Вт Зав № S2MD07

С~Ям25 йм1 "=йе=г-

Рисунок 2 - Общий вид маркировочной таблички

Пломбирование устройств не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 5 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности
