Номер по Госреестру СИ: 96205-25
96205-25 Газоанализаторы
(SNE600)
Назначение средства измерений:
Газоанализаторы SNE600 (далее - газоанализаторы) предназначены для измерений содержания горючих и токсичных газов в нефтяной, химической, металлургической, газовой, фармацевтической отраслях промышленности и других областях производственной среды.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы

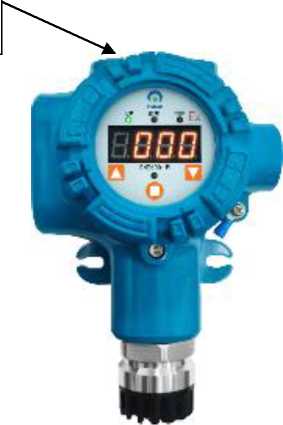

Рисунок № 2
Внешний вид.
Газоанализаторы

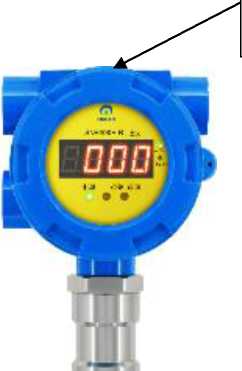

Рисунок № 3
Внешний вид.
Газоанализаторы

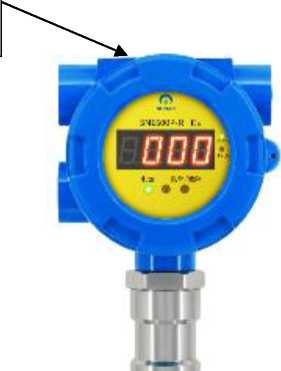

Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства - 21.08.2030
Номер записи - a46f95a1-c726-b7ee-60f4-1a0c0524ce3e
ID в реестре СИ - 1426659
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. SNE600E-R, мод. SNE600C-R, SNE600P-R, SNE600E-R, SNE600C-R,
Производитель
Изготовитель - Shenzhen Nuoan Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 108
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 96
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1723 от 2025.08.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1723 от 2025.08.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Газоанализаторы (SNE600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Nuoan Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96205-25 21.08.2030 |
Газоанализаторы, SNE600 Shenzhen Nuoan Technology Co., Ltd. (КИТАЙ 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen) |
ОТ МП |
1 год |
|
97042-25 03.12.2030 |
Газоанализаторы, IR500 Shenzhen Nuoan Technology Co., Ltd. (КИТАЙ 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen) |
ОТ МП |
1 год |
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы (SNE600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 96 | 96 | 0 | 0 | 96 | 96 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Газоанализаторы (SNE600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) предназначено для выполнения следующих функций:
-
- индикация содержания определяемого компонента;
-
- диагностика состояния чувствительного элемента;
-
- сохранение измерительной информации в энергонезависимой памяти;
-
- обмен данными с ПК;
-
- индикация неисправностей.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО средства измерений и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.00 |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку методом лазерной гравировки, а также на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11 «Запуск» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
Стандарт предприятия Q/SNE 001-2024.
ПравообладательShenzhen Nuoan Technology Co., Ltd., Китай
Адрес: 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих от чувствительного элемента, с последующим отображением показаний измеренного значения на дисплее и формированием предупредительной сигнализации о превышении установленных порогов.
Газоанализаторы представляют собой автоматические стационарные приборы непрерывного действия, выпускаемые во взрывозащитном исполнении.
Газоанализаторы выпускаются в четырех модификациях, которые отличаются конструктивно, имеют разные метрологические и технические характеристики и основаны на разных методах измерений:
-
1) SNE600C-R - термокаталитический;
-
2) SNE600-R - термокаталитический;
-
3) SNE600E-R - электрохимический/инфракрасный;
-
4) SNE600P-R - фотоионизационный.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемых компонентов в воздухе и отображение измеренных значений на дисплее;
-
- самодиагностика;
-
- резервирование измерительной информации;
-
- сигнализирование о превышении порогов;
-
- передача измерительной информации посредством RS485, унифицированных токовых сигналов от 4 до 20 мА.
Газоанализатор оснащен пультом дистанционного управления, который предназначен для регулировки режимов работы.
Способ отбора пробы - диффузионный.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, состоящий из арабских цифр, наносится способом лазерной гравировки на идентификационную табличку (рисунок 2), закрепленную на верхней стороне газоанализаторов.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички
Рисунок 1.1 - Общий вид газоанализатора Рисунок 1.2 - Общий вид газоанализатора модификации SNE600C-R модификации SNE600-R
Место размещения идентификационной таблички
Рисунок 1.3 - Общий вид газоанализатора Рисунок 1.4 - Общий вид газоанализатора модификации SNE600E-R модификации SNE600P-R
Рисунок 1 - Общий вид газоанализаторов SNE600
Gas »па1угег\Гааоанали>вторы
Мо<Зе1\МодеЛв:5ЫЕ600Е-й Protection дгасЩСтелень Execution $сапаагО*\Приааенение стандартов: Ех-п<агк\Маркиров1са в»рыво>ащиты:Ех db IIC Тб Gb Explosion proof certificate питЬег\Номер сертификат! Working Toltag»\HanpxM»HKe24t6VDC Defecting ranged
Detecting да5\Проеерите ra»:O2 А1М1\ПОРОГ
Ассигасу’точноств: лЗ% А1М2\ПОРОГ 2 ; 23 5*701
Use environment\To»»nepaTypa окружающей среды:-55 CSTaS* 10 c. Date of manufaCtureVlaTB изготовления: 2024.06 Product питЬеЛСерийный N»: 9240603687 Tag number\Hoieep №: Manufacturer\HaroTo»MTenb: Shenzhen Nuoan Technology Co., Ltd
1301.1401, 1501.1601, Building Cl, No. 459, Qiaokai Road.Fenghua Fenghuang Street.Guangming District Shenzhen. China WARNING DO NOT OPEN WHEN ENERGIZED
ПРЕДУПРЕЖДЕНИЕ • HE ОТКРЫВАТЬ ПОД НАПРЯЖЕНИЕМ
Рисунок 2 - Идентификационная табличка
Комплектность поставки газоанализаторов приведена в таблице 7.
Таблица 7 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
SNE600C-R/SNE600-R/ SNE600E-R/SNE600P-R |
1 шт. |
|
Пульт дистанционного управления |
- |
1 шт. |
|
Монтажный комплект^ |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Х) Формируется в соответствии с заказом. | ||
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики газоанализаторов модификаций SNE600C-R,
SNE600-R
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента, % НКПР |
Пределы допускаемой абсолютной погрешности измерений, % НКПР |
Время установления показаний, Т09, c, не более |
|
Метан (CH4), этан (C2H6), пропан (C3H8), бутан (C4H10), водород (H2), пентан (C5H12), гексан (C6H14), этилен (C2H4), пропилен (C3H6), циклопентан (C5H10), толуол (C6H5CH3), этанол (C2H5OH), ацетон (C3H6O), метанол (CH3OH), ацетилен (C2H2), изобутан (i-C4Hio) |
от 0 до 100 |
±5 |
30 |
Таблица 3 . - Метрологические характеристики газоанализаторов модификации SNE600E-R
|
Определя емый компонен т |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, c, не более | |
|
Абсолютна я |
Относител ьная | ||||
|
Кислород (O2) |
от 0 до 25 % |
от 0 до 25 % |
±3 % |
- |
20 |
|
от 0 до 30 % |
от 0 до 30 % |
±3 % |
- | ||
|
Оксид углерода (CO) |
от 0 до 50 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
30 |
|
св. 20 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
от 0 до 200 млн 1 |
от 0 до 30 млн-1 включ. |
±3 млн-1 |
- | ||
|
св. 30 до 200 млн-1 |
- |
±10 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 |
- | ||
|
св. 50 до 1000 млн-1 |
- |
±10 % | |||
|
Сероводо род (H2S) |
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- |
30 |
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
Продолжение таблицы 3
|
Определя емый компонен т |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, c, не более | |
|
Абсолютна я |
Относител ьная | ||||
|
Диоксид серы (SO2) |
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- |
30 |
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
Водород (H2) |
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±50 млн-1 |
- |
60 |
|
Фосфин (РНз) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±1 млн-1 |
- |
30 |
|
Метанол (CH3OH) |
от 0 до 50 млн-1 |
от 0 до 50 млн-1 |
±3 млн-1 |
- |
60 |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±6 млн-1 |
- | ||
Таблица 4 . - Метрологические характеристики газоанализаторов модификации SNE600P-R
|
Определя емый компонен т |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, c, не более | |
|
Абсолютна я |
Относител ьная | ||||
|
Изобутен (C4H8) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
20 |
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 200 млн-1 |
- |
±10 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 1000 млн-1 |
- |
±10 % | |||
|
Бензол (СбНб) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
Продолжение таблицы 4
|
Определяе мый компонент |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, c, не более | |
|
Абсолютна я |
Относите льная | ||||
|
Акролеин C3H4O |
от 0 до 100 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
20 |
|
cb. 20 до 100 млн-1 |
- |
±10 % | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
cb. 20 до 200 млн-1 |
- |
±10 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 1000 млн-1 |
- |
±10 % | |||
|
Толуол (C7H8) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
|
Гидразин гидрат (N2H4-H2O) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 75 млн-1 |
от 0 до 75 млн-1 |
±7,5 млн-1 |
- | ||
|
Стирол (C8H8) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
|
П-ксилол (C8H10) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±1 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
Окончание таблицы 4
|
Определяем ый компонент |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установлен ия показаний, Т09, c, не более | |
|
Абсолю тная |
Относител ьная | ||||
|
Толуиленди изоцианат (C9H6N2O2) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 17 млн-1 |
от 0 до 17 млн-1 |
±5 млн-1 |
- | ||
|
Фенол (СбНбО) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
|
Сероуглеро д (CS2) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±1 млн-1 |
- |
20 |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±5 млн-1 |
- | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Потребляемая мощность, Вт, не более: - для модификации SNE600C-R |
3 |
|
- для модификации SNE600-R |
1 |
|
- для модификации SNE600E-R |
3 |
|
- для модификации SNE600P-R |
3 |
|
Габаритные размеры (Ш*В*Д), мм, не более: - для модификации SNE600C-R |
120x179x89 |
|
- для модификации SNE600-R |
167x122x87 |
|
- для модификации SNE600E-R |
120x195x89 |
|
- для модификации SNE600P-R |
120x195x89 |
|
Маркировка взрывозащиты газоанализатора |
Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
|
Маркировка взрывозащиты пульта дистанционного управления |
1Ex ib IIC T4 Gb |
|
Защита от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +70 |
|
- атмосферное давление, кПа |
от 80 до 110 |
|
- относительная влажность, %, не более: - для модификации SNE600C-R |
99 |
|
- для модификации SNE600-R |
99 |
|
- для модификации SNE600E-R |
95 |
|
- для модификации SNE600P-R |
95 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Масса в зависимости от материала, кг, не более: SNE600C-R: | |
|
- алюминиевый сплав |
1,5 |
|
- нержавеющая сталь SNE600-R: |
3,5 |
|
- алюминиевый сплав |
1,2 |
|
- нержавеющая сталь SNE600E-R: |
2,8 |
|
- алюминиевый сплав |
1,7 |
|
- нержавеющая сталь SNE600P-R: |
3,5 |
|
- алюминиевый сплав |
1,7 |
|
- нержавеющая сталь |
3,5 |
|
Время прогрева, c, не более |
60 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
87500 |
|
Срок службы, лет, не менее |
10 |
