Номер по Госреестру СИ: 96206-25
96206-25 Анализаторы размера частиц
(Nanosizer)
Назначение средства измерений:
Анализаторы размера частиц Nanosizer (далее - анализаторы) предназначены для измерений размера частиц в суспензиях и эмульсиях.

Внешний вид.
Анализаторы размера частиц
Рисунок № 1

Внешний вид.
Анализаторы размера частиц
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО) и автономное ПО «Nanosizer». ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации.
К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений.
Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний».
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
Значение для автономного ПО |
|
Номер версии (идентификационный номер) ПО |
5.Х* |
7.Х* |
|
* «Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр. | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации с помощью графических устройств.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105.
Стандарт предприятия Opptronix Technology Shanghai Ltd.
ПравообладательOpptronix Technology Shanghai Ltd, Китайская Народная Республика
Адрес: Unit 316, Building 10, Fox Innovation Park, 3599 Yuanjiang Road, Shanghai, China Телефон: +400 108 5268
Web-сайт: www.opptronix.com
E-mail: info@opptronix.com
Изготовитель
Opptronix Technology Shanghai Ltd, Китайская Народная РеспубликаАдрес: Unit 316, Building 10, Fox Innovation Park, 3599 Yuanjiang Road, Shanghai, China Адрес места осуществления деятельности: Unit 316, Building 3, Fox Innovation Park, 3599 Yuanjiang Road, Shanghai, China
Телефон: +400 108 5268
Web-сайт: www.opptronix.com
E-mail: info@opptronix.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»Адрес юридического лица: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д.
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Opptronix Technology Shanghai Ltd, Китайская Народная РеспубликаАдрес: Unit 316, Building 10, Fox Innovation Park, 3599 Yuanjiang Road, Shanghai, China Телефон: +400 108 5268
Web-сайт: www.opptronix.com
E-mail: info@opptronix.com
Принцип действия анализаторов - оптический. Луч, формируемый источником когерентного монохроматического излучения (полупроводниковый лазер с длиной волны 530 нм), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и под разными углами регистрируется с помощью детекторов (фотоэлектронные умножители). При рассеянии на частицах в результате их броуновского движения происходит изменение частоты излучения в соответствии с эффектом Доплера, на основе чего осуществляется вычисление автокорреляционной функции. Обратное преобразование Фурье позволяет рассчитать спектральную плотность мощности рассеянного излучения, пропорциональную размеру анализируемых частиц.
Анализаторы выпускаются в виде различных моделей, отличающихся техническими особенностями, приведёнными в таблице 1.
Таблица 1 - Технические особенности . моделей анализаторов
|
Техническая особенность |
Наименование модели | ||||
|
Pro 919S |
Zeta Pro 919SZ |
Pro 929S |
Zeta Pro 929SZ |
Zeta Pro 939SZ | |
|
измерение размера частиц |
+ |
+ |
+ |
+ |
+ |
|
оценка дзета-потенциала частиц |
- |
+ |
- |
+ |
+ |
|
оценка молекулярной массы частиц |
+ |
+ |
- |
- |
+ |
|
оценка температуры пробы |
+ |
+ |
+ |
+ |
+ |
|
оценка вязкости пробы |
+ |
+ |
+ |
+ |
+ |
Конструктивно анализаторы выполнены в едином корпусе, в котором размещены оптические и электронные компоненты, обеспечивающие общее функционирование.
При работе с анализаторами применяются кюветы различного объёма и типа. Предусмотрено термостатирование кюветного отделения.
Управление анализаторами осуществляется с помощью персонального компьютера со специализированным программным обеспечением. Электрическое питание осуществляется от сети переменного тока через блок питания.
Результаты измерений представляются в виде дифференциальных и интегральных значений размера частиц. Предусмотрена оценка долевого распределения частиц по размерам и дополнительных параметров пробы в зависимости от модели (таблица 1).
Общий вид анализаторов и место нанесения серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса, а также нанесение на него знаков утверждения типа и поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в буквенно-цифровом формате наносится на этикетку с помощью графических устройств.

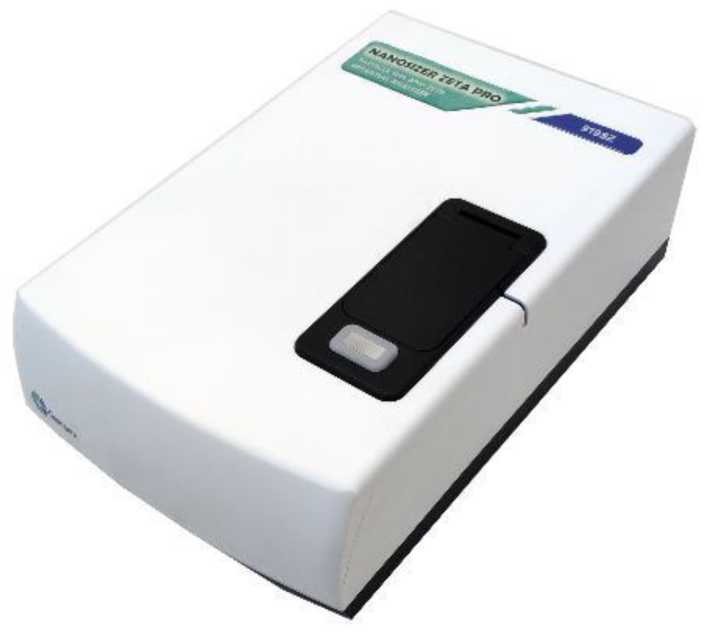

Рисунок 1 - Общий вид анализаторов
Opptronix Technology Shanghai Ltd
м!яс1|е a"d Zeta Potential Analyzer f=> Model : Zeta Pro 919SZ У l»li
Место нанесения серийного номера
Serial Number ОРТ2401184^ Production Date: 2024.09 К
Htttp: www.opptronix.com X Adress: Unit 316. Building 3, FoxX m novation Park, 3599 Yuanjiang Robd, Shanghai

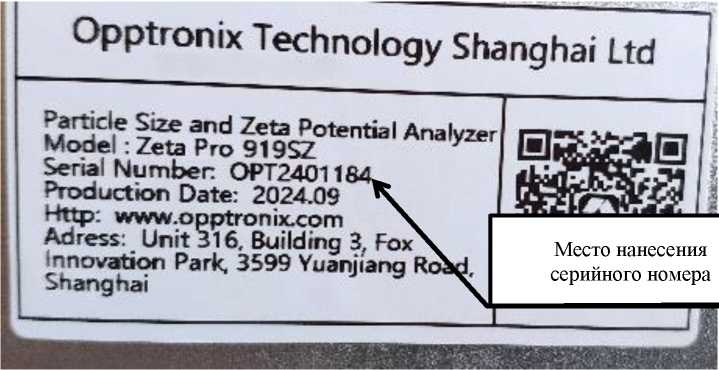

Рисунок 2 - Пример этикетки
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размера частиц (D50 ), мкм |
от 0 до 15 |
|
Диапазон измерений размера частиц (D50), мкм |
от 0,1 до 3 |
|
Пределы допускаемой относительной погрешности измерений размера частиц (D50), % в поддиапазоне измерений от 0,1 до 1,5 мкм включ. |
±15 |
|
в поддиапазоне измерений св. 1,5 до 3 мкм |
±20 |
|
* D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, | |
|
имеющих меньший диаметр, составляет 50 %. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение сети переменного тока, В частота сети переменного тока, Г ц |
230 ± 23 50 ± 1 |
|
Потребляемая мощность, В-А, не более |
120 |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
195 х 365 х 580 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: температура окружающего воздуха , °С относительная влажность окружающего воздуха (без конденсации влаги), %, не более атмосферное давление, кПа |
от +10 до +35 80 от 84,0 до 106,7 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
