Сведения о средстве измерений: 96209-25 Осциллографы цифровые

Номер по Госреестру СИ: 96209-25
96209-25 Осциллографы цифровые
(АКИП-4151)

Назначение средства измерений:
Осциллографы цифровые АКИП-4151 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.

сертификация программного обеспечения
Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 2

Общие сведения

Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - a31f6993-0784-6945-aca1-e462aae13f23
ID в реестре СИ - 1426655
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АКИП-4151/2,

Производитель

Изготовитель - UNITREND TECHNOLOGY (CHINA) CO., LTD
Страна - КИТАЙ
Населенный пункт - No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)

Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1751 от 2025.08.25 Об утверждении типов средств измерений

Наличие аналогов СИ: Осциллографы цифровые (АКИП-4151)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений UNITREND TECHNOLOGY (CHINA) CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95981-25
25.07.2030
Термометры пищевые, RGK CT-104 IR
UNITREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808)
ОТ
МП
1 год
96209-25
25.08.2030
Осциллографы цифровые, АКИП-4151
UNITREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808)
ОТ
МП
1 год

Кто поверяет Осциллографы цифровые (АКИП-4151)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • АКИП-4151/2
  • 1 1 0 0 1 1 0

    Стоимость поверки Осциллографы цифровые (АКИП-4151)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

    Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 2.

    Таблица 2 - Характеристики программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО)

    не ниже 1.01.0001

    Примечание - номер версии ПО определяется по первым трем цифрам, разделенными точкой, допускаются любые дополнительные буквенно-цифровые обозначения.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте «Автоматические измерения» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

    Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»

    Стандарт предприятия «Осциллографы цифровые АКИП-4151»

    Правообладатель

    UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

    Адрес: No. 6, Industrial North 1st Road, Songshan Lake Guangdong Province, China

    Телефон: +86-769-85723888

    Web-сайт: https://www.uni-trend.com

    Изготовитель

    UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай Адрес: No. 6, Industrial North 1st Road, Songshan Lake Guangdong Province, China
    Телефон: +86-769-85723888
    Web-сайт: https://www.uni-trend.com

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля»
    (АО «ПриСТ»)
    Адрес: 111141, г. Москва, ул. Плеханова, дом 15А
    Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Правообладатель

    UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай
    Адрес: No. 6, Industrial North 1st Road, Songshan Lake Guangdong Province, China
    Телефон: +86-769-85723888
    Web-сайт: https://www.uni-trend.com

    Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

    Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

    Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.

    Осциллографы выпускаются в следующих   модификациях:   АКИП-4151/1

    и АКИП-4151/2. Модели осциллографов различаются полосой пропускания (350 МГц, 500 МГц).

    Осциллографы имеют возможность активации программных опций, представленных в таблице 1.

    На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, входы аналоговых каналов, вход цифрового логического анализатора, два выхода функционального генератора сигнала (опция), разъем USB 3.0 для подключения внешних накопителей и регуляторы управления и установки параметров.

    На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 3.0, LAN-разъем, выход HDMI, дополнительные функциональные входы/выходы.

    Цвет корпуса осциллографа может отличаться от представленного на рисунках.

    Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.

    Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр или в виде цифрового обозначения, состоящего только из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

    Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

    Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.

    Внешний вид. Осциллографы цифровые (АКИП-4151), http://oei-analitika.ru

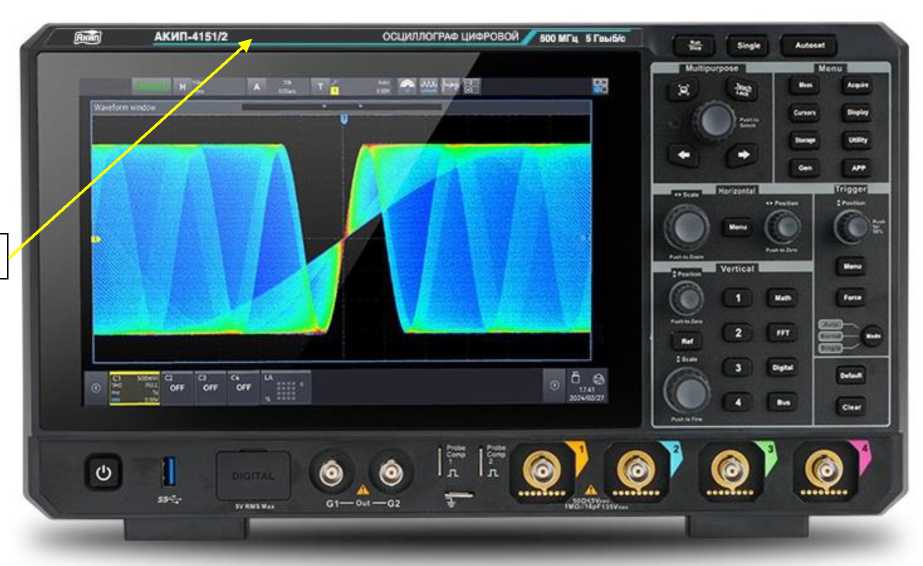

    Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)

    Внешний вид. Осциллографы цифровые (АКИП-4151), http://oei-analitika.ru

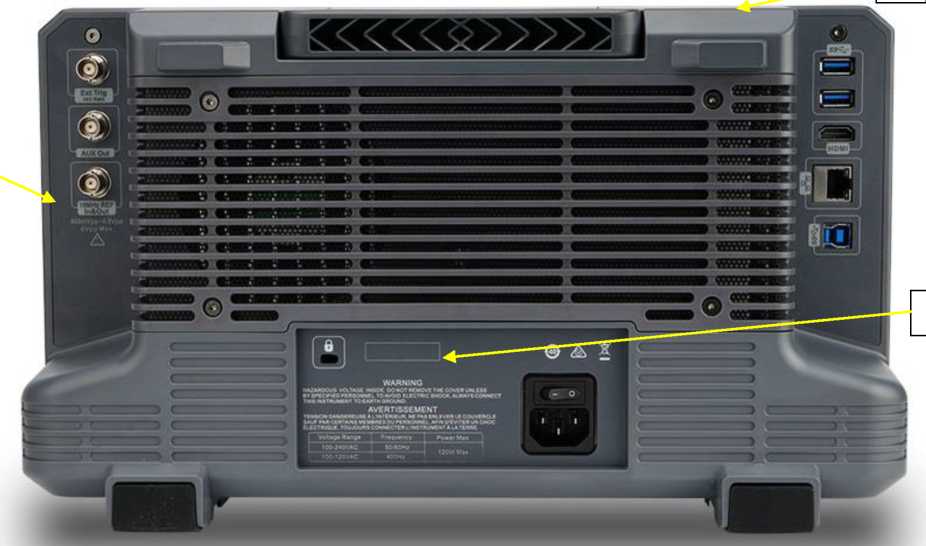

    Рисунок 2 - Вид задней панели осциллографов, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)

    Таблица 1 - Опции и аксессуары для осциллографов АКИП-4151

    Наименование

    Назначение

    MSO3000X-BW3M5T5M

    Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц

    MSO3000X-BND

    Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT

    MSO3000X-AUTO

    Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, SENT

    MSO3000X-CAN

    Программная опция, синхронизация и декодирование CAN

    MSO3000X-CAN-FD

    Программная опция, синхронизация и декодирование CAN-FD

    MSO3000X-LIN

    Программная опция, синхронизация и декодирование LIN

    MSO3000X-FLEX

    Программная опция, синхронизация и декодирование FlexRay

    MSO3000X-SENT

    Программная опция, синхронизация и декодирование SENT

    MSO3000X-AUDIO

    Программная опция, синхронизация и декодирование AUDIO

    MSO3000X-MIL1553

    Программная опция, синхронизация и декодирование MIL-STD-1553

    MSO3000X-ARINC429

    Программная опция, синхронизация и декодирование ARINC429

    MSO3000X-MANCH

    Программная опция, синхронизация и декодирование Manchester

    MSO3000X-AWG

    Программная опция 2-х канального генератора сигналов

    MSO3000X-PWR

    Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

    UT-M15

    Логический пробник, 16 цифровых каналов


    Таблица 8 -

    Наименование

    Обозначение

    Количество шт./экз.

    Осциллограф цифровой

    АКИП-41511)

    1

    Сетевой кабель

    -

    1

    Осциллографический пробник

    -

    4

    Руководство по эксплуатации

    -

    1

    Кабель USB

    -

    1

    Примечания

    1) - модификация по заказу


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    Входное сопротивление, Ом (переключаемое)

    50 (±2 %), Г106 (±2 %)

    Диапазон установки коэффициентов отклонения (Ко), мВ/дел

    • - при входном сопротивлении 50 Ом

    • - при входном сопротивлении 1 МОм

    от 0,5 до 1403 от 0,5 до 1404

    Максимальное входное напряжение, В

    • - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом

    • - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм

    5

    400

    Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

    • - при Ко менее 5 мВ/дел

    • - при Ко от 5 мВ/дел

    ±3

    ±2

    Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ

    • - при Ко менее 5 мВ/дел

    • - при Ко от 5 мВ/дел

    ±(0,03 ^8[дел] ^Ко[мВ/дел]+1)

    ±(0,02 ^8[дел] ^Ко[мВ/дел]+1)

    Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rвх=50 Ом), В

    от 0,5 до 50,0 мВ/дел

    ±2

    от 100 мВ/дел до 1 В/дел

    ±5

    Продолжение таблицы 3

    1

    2

    Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Ивх=1 МОм), В

    от 0,5 до 50,0 мВ/дел

    ±2

    от 100 мВ/дел до 1 В/дел

    ±25

    от 2 до 10 В/дел

    ±250

    Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

    ±(0Ж|исм|+0,0002^ипр|+0,005 •

    •8[делрКо[мВ/дел]+1)

    Полоса пропускания по уровню минус 3 дБ (RiSX=50 Ом), МГц, не менее

    • - модификация АКИП-4151/1

    • - модификация АКИП-4151/2

    350

    500

    Время нарастания переходной характеристики (1<,;\ 50 Ом), нс, не более

    • - полоса пропускания 350 МГц

    • - полоса пропускания 500 МГц

    1

    0,75

    Диапазон установки коэффициентов развертки, с/дел

    • - модификация АКИП-4151/1

    • - модификация, АКИП-4151/2

    от 1 •Ю-9 до 1М03 от 5 •Ю-10 до 1М03

    Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

    ±1 •1СГ

    Примечания:

    Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; ипр - конечное значение диапазона установки напряжения смещения, мВ; 6f - относительная погрешность частоты внутреннего опорного генератора;

    Таблица 4 - Основные технические характеристики логического анализатора (опция)

    Наименование характеристики

    Значение

    Число входных цифровых каналов

    16

    Максимальная частота дискретизации, МГц

    1250

    Максимальная длина записи, МБ/канал

    100

    Пороговые уровни срабатывания

    TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В

    CMOS (+1,65 В), 2,5 В CMOS (+1,25 V), 1,8 V CMOS (+0,9 V), ECL (-1,3 В),

    PECL (+3,7 в), LVDS (+1,2 В)

    Пределы установки уровня срабатывания, определяемого пользователем, В

    ±20

    Минимальная длительность импульса, пс

    800

    Таблица 5 - функционального генератора (опция)

    Наименование характеристики

    Значение

    1

    2

    Основные формы сигнала1)

    синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

    Количество каналов

    2

    Выходное сопротивление, Ом

    50 (±2 %)

    Диапазон частот, Гц, для форм сигнала:

    • - синусоидальный

    • - прямоугольный, импульсный

    • - треугольный (пилообразный)

    • - шум (-3 дБ)

    • - произвольный

    от 1М0-6 до 5 •Ю7 от 1М0-6 до 1,5 •Ю7

    от 1М0-6 до 4 •Ю5 не менее 5 •Юот 1М0-6 до 5М06

    Разрешение по частоте, Гц

    1М0-6

    Частота дискретизации для сигналов произвольной формы, МГц

    250

    Пределы допускаемой относительной погрешности установки частоты выходного сигнала, при установленной частоте

    до 10 кГц

    от 10 кГц

    ±1 •ю-4 ±5М0-5

    Диапазон установки выходного напряжения (размах от пика до пика), В

    • - на нагрузке 50 Ом

    • - на нагрузке 1 МОм

    от 1 •Ю-2 до 3

    от 2 •Ю-2 до 6

    Диапазон установки постоянного напряжения и напряжения смещения исм2), В

    • - на нагрузке 50 Ом

    • - на нагрузке 1 МОм

    ±1,5

    ±3

    Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 1 кГц на нагрузке 50 Ом, мВ

    ±0,05 •Пуст

    Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

    ±0,05 •Псм

    Виды модуляции

    АМ, ЧМ, АМн, ЧМн, ГКЧ

    Диапазон частот модулирующего сигнала, Гц

    от 2М0-3 до 5 •Ю4

    Примечания

    • 1) Дополнительно имеются 45 встроенных форм сигнала;

    • 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имаксуст/2, где Шакс - верхний предел установки выходного напряжения, мВ;

    иуст - установленный уровень выходного напряжения (размах), мВ;

    исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

    Таблица 6 - Основные технические характеристики

    Наименование характеристики

    Значение

    Число измерительных аналоговых каналов

    4

    Разрешение по вертикали (АЦП), бит

    8

    Напряжение сети питания частотой 50/60 Гц, В

    от 100 до 240

    Потребляемая мощность, Вт, не более

    120

    Габаритные размеры (ширинахвысотахглубина), мм, не более

    378x120x218

    Масса, кг, не более

    3,83

    Нормальные условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от +15 до +25

    80

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °C

    • - относительная влажность воздуха %, не более

    от 0 до +40

    90

    Таблица 7 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    5

    Средняя наработка на отказ, ч, не менее

    10000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
