Номер по Госреестру СИ: 96210-25
96210-25 Нагрузки электронные
(АКИП-1389)
Назначение средства измерений:
Нагрузки электронные серии АКИП-1389 (далее по тексту - нагрузки) предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Внешний вид.
Нагрузки электронные
Рисунок № 1
Внешний вид.
Нагрузки электронные
Рисунок № 2
Внешний вид.
Нагрузки электронные
Рисунок № 3
Внешний вид.
Нагрузки электронные
Рисунок № 4
Внешний вид.
Нагрузки электронные
Рисунок № 5
Внешний вид.
Нагрузки электронные
Рисунок № 6
Общие сведения
Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - 501ee711-fcb8-1ecd-da67-2044050f76fe
ID в реестре СИ - 1426654
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1389-4К-80-60,
Производитель
Изготовитель - Hunan Next Generation Instrumental T&C Tech. Co.,Ltd.
Страна - КИТАЙ
Населенный пункт - No. 101, Building B23 - B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Уведомление о начале осуществления предпринимательской деятельности -
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2312 от 2025.10.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 9 октября 2025 г. № 2190 «Об утверждении типов средств измерений»
№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1751 от 2025.08.25 Об утверждении типов средств измерений
Наличие аналогов СИ: Нагрузки электронные (АКИП-1389)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental T&C Tech. Co.,Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96210-25 25.08.2030 |
Нагрузки электронные, АКИП-1389 Hunan Next Generation Instrumental T&C Tech. Co.,Ltd. (КИТАЙ No. 101, Building B23 - B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
1 год |
|
96404-25 11.09.2030 |
Нагрузки электронные, АКИП-1392 Hunan Next Generation Instrumental T&C Tech. Co.,Ltd. (КИТАЙ No. 101, Building B23 - B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
1 год |
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нагрузки электронные (АКИП-1389)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Нагрузки электронные (АКИП-1389)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Стандарт предприятия «Нагрузки электронные АКИП-1389»
ПравообладательHunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай
Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»(АО «ПриСТ»)
Адрес: 111141, Россия, г. Москва, ул. Плеханова, дом 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, отличаются количеством каналов, диапазонами установки выходных параметров и максимальной мощностью на канал.
Таблица 1 - Модификации нагрузок
|
Модификации |
Количество каналов |
Напряжение на нагрузке, В |
Ток в нагрузке, А |
Максимальная мощность на канал, Вт |
|
АКИП-1389-12К-80-20 |
12 |
от 0 до 80 |
от 0 до 20 |
150 |
|
АКИП-1389-12К-150-20 |
12 |
от 0 до 150 |
от 0 до 20 |
150 |
|
АКИП-1389-12К-600-05 |
12 |
от 0 до 600 |
от 0 до 5 |
150 |
|
АКИП-1389-6К-80-40 |
6 |
от 0 до 80 |
от 0 до 40 |
300 |
|
АКИП-1389-6К-150-40 |
6 |
от 0 до 150 |
от 0 до 40 |
300 |
|
АКИП-1389-6К-600-10 |
6 |
от 0 до 600 |
от 0 до 10 |
300 |
|
АКИП-1389-4К-80-60 |
4 |
от 0 до 80 |
от 0 до 60 |
540 |
|
АКИП-1389-4К-150-60 |
4 |
от 0 до 150 |
от 0 до 60 |
540 |
|
АКИП-1389-4К-600-15 |
4 |
от 0 до 600 |
от 0 до 15 |
540 |
|
АКИП-1389-2К-80-120 |
2 |
от 0 до 80 |
от 0 до 120 |
900 |
|
АКИП-1389-2К-150-120 |
2 |
от 0 до 150 |
от 0 до 120 |
900 |
|
АКИП-1389-2К-600-30 |
2 |
от 0 до 600 |
от 0 до 30 |
900 |
На лицевой панели нагрузок расположены: - кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
На задней панели нагрузок расположены:
- входные клеммы и клеммы для 4-х проводного подключения. Их количество зависит от числа каналов в каждой модификации;
- цифровые интерфейсы RS-232, LAN, RS-485 и вход внешнего запуска;
- колодка подключения шнура питания и вентиляционные отверстия.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Б
А

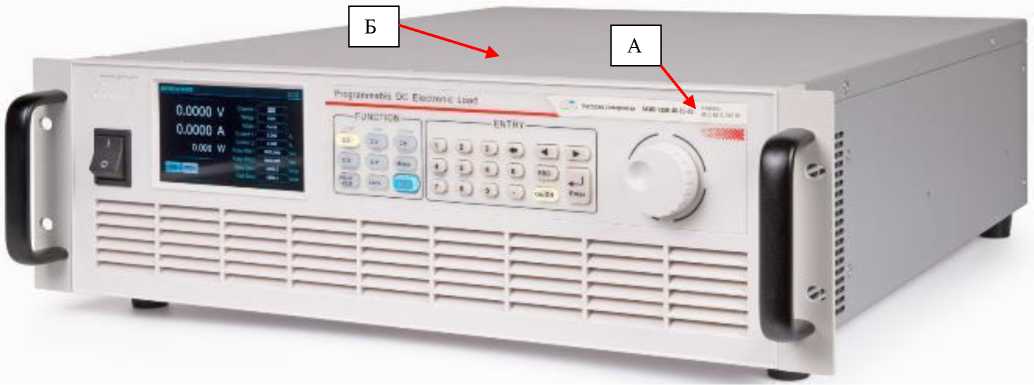

Рисунок 1 - Общий вид нагрузок с местами нанесения знака утверждения типа (А) и знака поверки (Б)

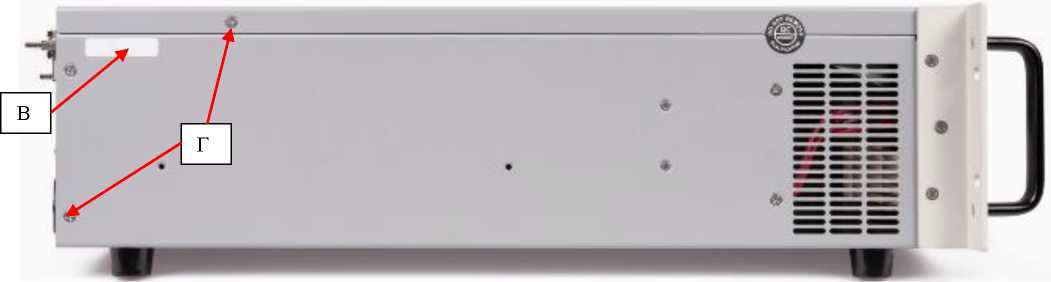

Рисунок 2 - Вид боковой панели нагрузок, место нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

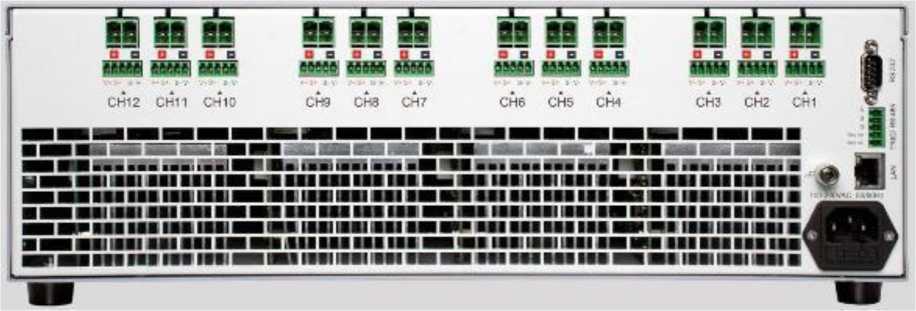

Рисунок 3 - Вид задней панели нагрузок модификации АКИП-1389-12К-80-20,
АКИП-1389-12К-150-20, АКИП-1389-12К-600-05

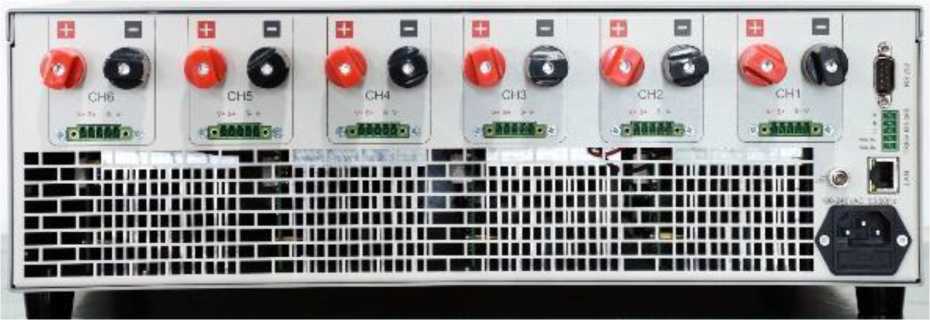

Рисунок 4 - Вид задней панели нагрузок модификации АКИП-1389-6К-80-40,
АКИП-1389-6К-150-40, АКИП-1389-6К-600-10

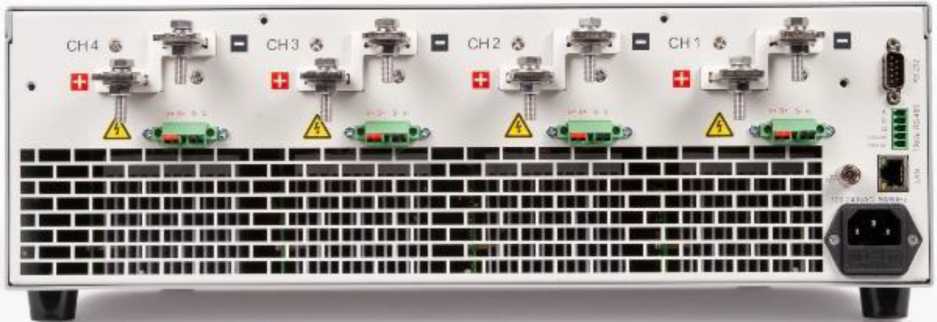

Рисунок 5 - Вид задней панели нагрузок модификации АКИП-1389-4К-80-60,
АКИП-1389-4К-150-60, АКИП-1389-4К-600-15

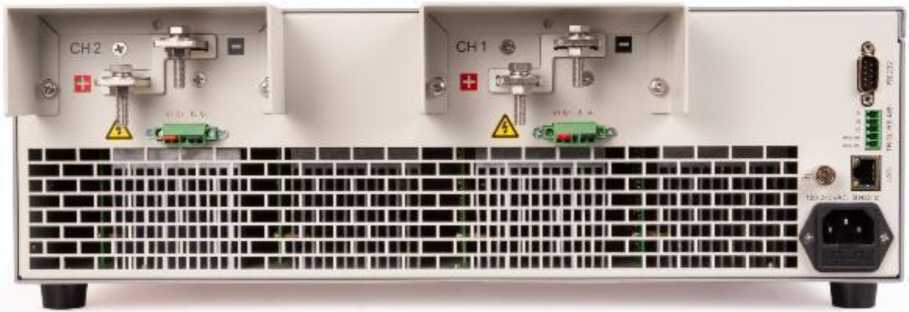

Рисунок 6 - Вид задней панели нагрузок модификации АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30
Цвет корпуса нагрузки может отличаться от представленного на рисунках.
Таблица 3.1 - Основные метрологические характеристики нагрузок модификаций
АКИП-1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05
|
Наименование характеристики |
Значение | |||||
|
АКИП-1389- 12К-80-20 |
АКИП-1389- 12К-150-20 |
АКИП-1389- 12К-600-05 | ||||
|
1 |
2 |
3 |
4 | |||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 | |||
|
Диапазон силы тока в нагрузке, А |
от 0 до 20 |
от 0 до 20 |
от 0 до 5 | |||
|
Максимальная мощность на нагрузке, Вт |
150 | |||||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 8 |
от 0 до 80 |
от 0 до 15 |
от 0 до 150 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой основной абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025^ипред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В |
±(0,00025^иизм + 0,00025^ипред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 2 |
от 0 до 20 |
от 0 до 2 |
от 0 до 20 |
от 0 до 0,5 |
от 0 до 5 |
|
Пределы допускаемой основной абсолютной погрешности установки силы тока, А |
±(0,0005 ’1уст + 0,0005^1пред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А |
±(0,0005-!ИЗм + 0,0005^1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 15 |
от 0 дс 150 |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт |
±(0,001<Руст + 0,001 •Рпред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт |
±(0,001<Ризм + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 1 Ом до 16 кОм |
от 0,1 Ом до 1,6 кОм |
от 1 Ом до 30 кОм |
от 0,1 Ом до 3 кОм |
от 3 Ом до 99 кОм |
от 0,3 Ом до 9,9 кО м |
|
Пределы допускаемой основной абсолютной погрешности установки тока, А |
±((иуст^уст)-0,001+0,001 ’1пред) | |||||
|
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. Rуст - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||||||
Таблица 3.2 - Основные метрологические характеристики нагрузок модификаций
АКИП-1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10
|
Наименование характеристики |
Значение | |||||
|
АКИП-1389- 6К-80-40 |
АКИП-1389- 6К-150-40 |
АКИП-1389- 6К-600-10 | ||||
|
1 |
2 |
3 |
4 | |||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 | |||
|
Диапазон силы тока в нагрузке, А |
от 0 до 40 |
от 0 до 40 |
от 0 до 10 | |||
|
Максимальная мощность на нагрузке, Вт |
300 | |||||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 8 |
от 0 до 80 |
от 0 до 15 |
от 0 до 150 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой основной абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025^ипред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В |
±(0,00025^иизм + 0,00025^ипред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 4 |
от 0 до 40 |
от 0 до 4 |
от 0 до 40 |
от 0 до 1 |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности установки силы тока, А |
±(0,0005 •1уст + 0,0005Чцред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А |
±(0,0005-!ИЗм + 0,0005^1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 30 |
от 0 дс 300 |
от 0 до 30 |
от 0 до 300 |
от 0 до 30 |
от 0 до 300 |
|
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт |
±(0,001-Руст + 0,001 •Рпред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт |
±(0,001<Ризм + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 0,5 Ом до 8 кОм |
от 0,05 Ом до 800 Ом |
от 1 Ом до 15 кОм |
от 0,1 Ом до 1,5 кОм |
от 2 Ом до 99 кОм |
от 0,2 Ом до 9,9 кОм |
|
Пределы допускаемой основной абсолютной погрешности установки тока, А |
±((иуст^уст)-0,001+0,001 ’1пред) | |||||
Таблица 3.3 - Основные метрологические характеристики нагрузок модификаций
АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15
|
Наименование характеристики |
Значение | ||
|
АКИП-1389- 4К-80-60 |
АКИП-1389- 4К-150-60 |
АКИП-1389- 4К-600-15 | |
|
1 |
2 |
3 |
4 |
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 |
|
Диапазон силы тока в нагрузке, А |
от 0 до 60 |
от 0 до 60 |
от 0 до 15 |
|
Максимальная мощность на нагрузке, Вт |
540 | ||
Продолжение таблицы 3.3
|
1 |
2 |
3 |
4 | |||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 8 |
от 0 до 80 |
от 0 до 15 |
от 0 до 150 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой основной абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025^ипред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В |
±(0,00025^иизм + 0,00025^ипред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 6 |
от 0 до 60 |
от 0 до 6 |
от 0 до 60 |
от 0 до 1,5 |
от 0 до 15 |
|
Пределы допускаемой основной абсолютной погрешности установки силы тока, А |
±(0,0005 ’1уст + 0,0005^1пред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А |
±(0,0005-!ИЗм + 0,0005^1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 54 |
от 0 до 540 |
от 0 до 54 |
от 0 до 540 |
от 0 до 54 |
от 0 до 540 |
|
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт |
±(0,001-Руст + 0,001 •Рпред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт |
±(0,001<Ризм + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 0,5 Ом до 5 кОм |
от 0,05 Ом до 500 Ом |
от 1 Ом до 10 кОм |
от 0,1 Ом до 1 кОм |
от 1 Ом до 99 кОм |
от 0,1 Ом до 9,9 кОм |
|
Пределы допускаемой основной абсолютной погрешности установки тока, А |
±((иуст^уст)-0,001+0,001 ’1пред) | |||||
Таблица 3.4 - Основные метрологические характеристики нагрузок модификаций
АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30
|
Наименование характеристики |
Значение | ||
|
АКИП-1389- 2К-80-120 |
АКИП-1389- 2К-150-120 |
АКИП-1389- 2К-600-30 | |
|
1 |
2 |
3 |
4 |
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 |
|
Диапазон силы тока в нагрузке, А |
от 0 до 60 |
от 0 до 60 |
от 0 до 15 |
|
Максимальная мощность на нагрузке, Вт |
900 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 от 0 до до 8 80 |
от 0 до от 0 до 15 150 |
от 0 до от 0 до 60 600 |
|
Пределы допускаемой основной абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025^пред) | ||
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В |
±(0,00025^иизм + 0,00025^ипред) | ||
Продолжение таблицы 3.4
|
1 |
2 |
3 |
4 | |||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 12 |
от 0 до 120 |
от 0 до 12 |
от 0 до 120 |
от 0 до 3 |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности установки силы тока, А |
±(0,0005 ’1уст + 0,0005^1пред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А |
±(0,0005-!изм + 0,0005^1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 90 |
от 0 до 900 |
от 0 до 90 |
от 0 до 900 |
от 0 до 90 |
от 0 до 900 |
|
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт |
±(0,001<Руст + 0,001 •Рпред) | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт |
±(0,001<Ризм + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 0,5 Ом до 2,6 кОм |
от 0,05 Ом до 260 Ом |
от 0,5 Ом до 5 кОм |
от 0,05 Ом до 500 Ом |
от 1 Ом до 80 кОм |
от 0,1 Ом до 8 кОм |
|
Пределы допускаемой основной абсолютной погрешности установки тока, А |
±((иуст^уст)-0,001+0,001 ’1пред) | |||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность, % |
от 10 до 80 |
|
Диапазоны напряжения питающей сети, В |
от 207 до 253 |
|
Частота питающей сети, Гц |
50 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более АКИП 1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05 |
482х132х501 |
|
АКИП 1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10 |
482x132x501 |
|
АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15 |
482х132х501 |
|
АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30 |
482x132x535 |
|
Масса, кг, не более АКИП 1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05 |
18,2 |
|
АКИП 1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10 |
18,0 |
|
АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15 |
20,0 |
|
АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30 |
20,0 |
