Сведения о средстве измерений: 96216-25 Генераторы сигналов произвольной формы

Номер по Госреестру СИ: 96216-25
96216-25 Генераторы сигналов произвольной формы
(RIGOL DG900Pro)

Назначение средства измерений:
Генераторы сигналов произвольной формы RIGOL DG900Pro (далее - генераторы) предназначены для формирования сигналов произвольной формы.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов произвольной формы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1
Внешний вид. Генераторы сигналов произвольной формы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Внешний вид. Генераторы сигналов произвольной формы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 3
Внешний вид. Генераторы сигналов произвольной формы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 4

Общие сведения

Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - 38e50f58-e3b6-0173-7c15-7b44c4540fd3
ID в реестре СИ - 1426648
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RIGOL DG922Pro, Rigol DG922 Pro, DG922Pro, DG922 Pro, DG912Pro, DG902Pro,

Производитель

Изготовитель - Компания Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт - No.8 Ke Ling Road, Suzhou New District, Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - SO_12 Кол-во поверок с применением ГСО по производителям и странам

Бесплатный

Статистика

Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1751 от 2025.08.25 Об утверждении типов средств измерений

Наличие аналогов СИ: Генераторы сигналов произвольной формы (RIGOL DG900Pro)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания Rigol Technologies Co., Ltd

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96216-25
25.08.2030
 Генераторы сигналов произвольной формы, RIGOL DG900Pro
Компания Rigol Technologies Co., Ltd (КИТАЙ No.8 Ke Ling Road, Suzhou New District, Jiangsu) 		ОТ
МП 		1 год
Отчет - ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы сигналов произвольной формы (RIGOL DG900Pro)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • RIGOL DG922Pro
    		•  4 4 0 0 4 4 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • Rigol DG922 Pro
  • DG922 Pro
    		•  4 4 0 0 4 4 0
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • DG902Pro
  • DG912Pro
  • DG922Pro
    		•  16 16 0 0 16 16 0

    Стоимость поверки Генераторы сигналов произвольной формы (RIGOL DG900Pro)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 2.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование программного обеспечения

    DG900Pro Firmware

    Номер версии (идентификационный номер) программного обеспечения

    не ниже 00.02.00.00.05


    Знак утверждения типа

    Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).

    Для предотвращения несанкционированного доступа к внутренним частям генератора осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками (рисунок 5).

    Рисунок 1 - Передняя панель генераторов RIGOL DG900Pro

    Место нанесения Знака утверждения типа

    Место нанесения заводского номера

    Рисунок 2 - Задняя панель генераторов RIGOL DG900Pro

    Заводской номером

    Место нанесения знака поверки

    Рисунок 3 - Боковая панель генераторов RIGOL DG900Pro

    Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG900Pro

    Место для нанесения пломбы в виде стикера-наклейки

    Рисунок 5 - Фрагмент нижней части корпуса генераторов RIGOL DG900Pro

    Программное обеспечение

    Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 2.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование программного обеспечения

    DG900Pro Firmware

    Номер версии (идентификационный номер) программного обеспечения

    не ниже 00.02.00.00.05

    Метрологические и технические характеристики генераторов

    Метрологические и технические характеристики генераторов представлены в таблицах 3 и 4.

    Таблица 3 - Метрологические характеристики генераторов RIGOL DG900Pro

    Наименование характеристики

    г

    Значение для модификаций

    DG902Pro

    DG912Pro

    DG922Pro

    1

    2

    3

    4

    Диапазон частот генераторов для основных форм сигналов:

    • - синусоидальный

    • - прямоугольный

    • - треугольный (пилообразный)

    • - импульсный

    • - произвольной формы

    от 1 мкГц до 70 МГц от 1 мкГц до 60 МГц от 1 мкГц до 3 МГц

    от 1 мкГц до 50 МГц от 1 мкГц до 30 МГц

    от 1 мкГц до 150 МГц от 1 мкГц до 60 МГц от 1 мкГц до 5 МГц

    от 1 мкГц до 50 МГц от 1 мкГц до 50 МГц

    от 1 мкГц до 200 МГц от 1 мкГц до 60 МГц от 1 мкГц до 5 МГц

    от 1 мкГц до 50 МГц от 1 мкГц до 50 МГц

    Продолжение таблицы 3

    1

    2

    3

    4

    - гармонический

    от 1 мГц до 35 МГц

    от 1 мГц до 75 МГц

    от 1 мГц до 100 МГц

    Пределы допускаемой абсолютной погрешности установки частоты

    ±1-10-6

    Пределы допускаемой погрешности установки уровня выходного сигнала им, В, не более1

    ±(0,0Гим+0,002)

    Пределы допускаемой погрешности установки постоянного напряжения смещения исм, В, не более2

    ±(0,01- |исм|+0,005/им+ 0,002)

    Неравномерность

    АЧХ синусоидального сигнала, дБ, не более, в диапазонах частот:

    • - до 10 МГц

    • - от 10 МГц до 50

    МГц

    • - от 50 МГц до 100 МГц

    • - от 100 МГц до 200

    МГц

    ±0,1

    ±0,2

    ±0,5

    ±1,0

    Уровень гармонических искажений синусоидального сигнала, дБс, не более, в диапазонах частот:

    • - от 10 Гц до 10 МГц

    • - от 10 МГц до 25 МГц

    • - от 50 МГц до 200 МГц

    -55

    -50

    -40

    Продолжение таблицы 3

    1

    2

    3

    4

    Уровень помех, дБс, не более, в диапазонах частот:

    • - от 10 Гц до 10

    МГц

    • - от 10 МГц до 50

    МГц

    • - от 50 МГц до 200

    МГц

    -65

    -60

    -50+6 дБс/октава

    Длительность фронта/спада сигнала прямоугольной формы, нс, не более

    3,0

    Примечания:

    • 1) При формировании синусоидального сигнала Um частотой 1 кГц, напряжение смещения 0 В, на нагрузку 50 Ом;

    • 2) При формировании синусоидального сигнала Um частотой 1 кГц, напряжение 0,1 В (пик-пик), на нагрузку 50 Ом

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питающей сети, В частотой от 50 до 60 Гц

    От 100 до 240

    Максимальная потребляемая мощность, Вт

    45

    Габаритные размеры, ширинахглубинахвысота, мм, не более

    266х80х165

    Масса, кг, не более

    1,78

    Условия эксплуатации:

    температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа

    от +15 до +35

    от 30 до 80

    от 84 до 106

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    3

    Знак утверждения типа

    наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 7 «Генераторы сигналов произвольной формы DG900Pro. Руководство по эксплуатации», QGB15100-1110-RUS.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

    Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»

    Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

    «Генераторы сигналов произвольной формы DG900Pro. Стандарт предприятия», DSB15101-1110-RU

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай

    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

    Web-сайт: http://www.rigol.com

    Тел.:+86-400620002

    E-mail: info@rigol.com

    Изготовитель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com
    Тел.:+86-400620002
    E-mail: info@rigol.com

    Испытательный центр

    Акционерное общество «АКТИ-Мастер»
    (АО «АКТИ-Мастер»)
    Адрес: 127206, Москва, проезд Соломенной Сторожки, дом 5, корп.1, помещ. 1Н Телефон (факс): +7(495) 926-71-85
    E-mail: post@actimaster.ru

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com
    Тел.:+86-400620002
    E-mail: info@rigol.com

    Принцип действия генераторов RIGOL DG900Pro основан на прямом цифровом синтезе (DDS) и генерации сигналов произвольной формы (Arb), что позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

    Генераторы обеспечивают частоту дискретизации до 1,25 ГГц и сочетают в себе несколько функций, включая генератор произвольных сигналов, шума, импульсов, гармоник, аналогово-цифровой модулятор и частотомер. Генераторы выпускаются в трех модификациях, отличающихся максимальной частотой формируемых сигналов (Таблица 1):

    Таблица 1 - Модификации генераторов RIGOL DG900Pro__________________________

    Модель

    DG902Pro

    DG912Pro

    DG922Pro

    Максимальная частота, МГц

    70

    150

    200

    Число каналов

    2

    Конструктивно генераторы выполнены в портативном корпусе настольного исполнения. На передней панели генераторов размещены жидкокристаллический экран, клавиатура управления режимами работы, индикаторы каналов, кнопка включения, разъемы выходов каналов, разъем частотомера, разъем интерфейса USB HOST.

    На задней панели размещены гнезда BNC-типа входа/выхода синхронизации, внешней модуляции, запуска каналов входа/выхода опорной частоты (10 МГц), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), разъем питания USB Type-C, гнездо замка безопасности и подключения заземления.

    Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 2 и 4).

    Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 2), а знак поверки - на боковую панель генераторов (рисунок 3).

    Для предотвращения несанкционированного доступа к внутренним частям генератора осуществляется пломбирование нижней панели генераторов специальными стикер-наклейками (рисунок 5).

    Внешний вид. Генераторы сигналов произвольной формы (RIGOL DG900Pro), http://oei-analitika.ru

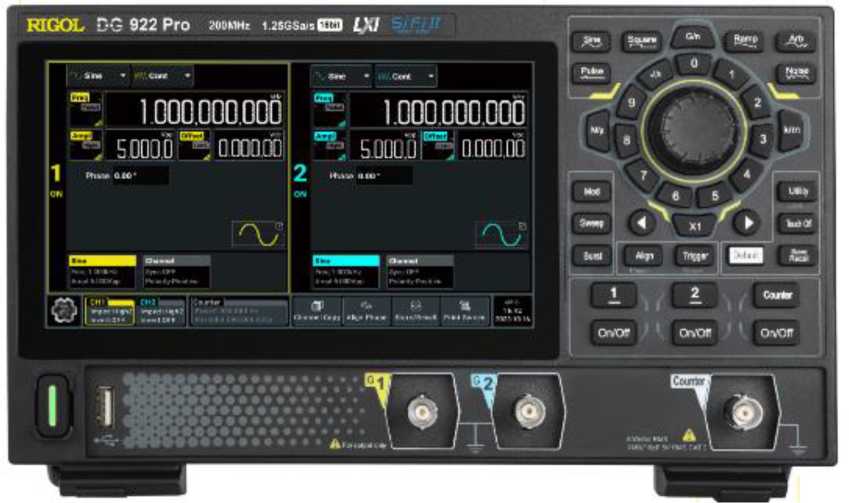

    Рисунок 1 - Передняя панель генераторов RIGOL DG900Pro

    Место нанесения Знака утверждения типа

    Место нанесения заводского номера

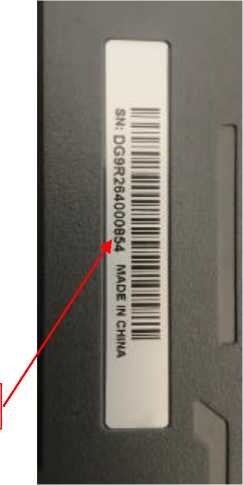

    Рисунок 2 - Задняя панель генераторов RIGOL DG900Pro

    Заводской номером

    Внешний вид. Генераторы сигналов произвольной формы (RIGOL DG900Pro), http://oei-analitika.ru

    Место нанесения знака поверки

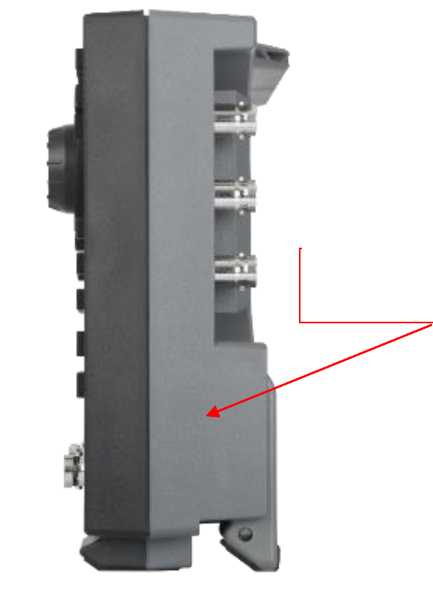

    Рисунок 3 - Боковая панель генераторов RIGOL DG900Pro

    Внешний вид. Генераторы сигналов произвольной формы (RIGOL DG900Pro), http://oei-analitika.ru

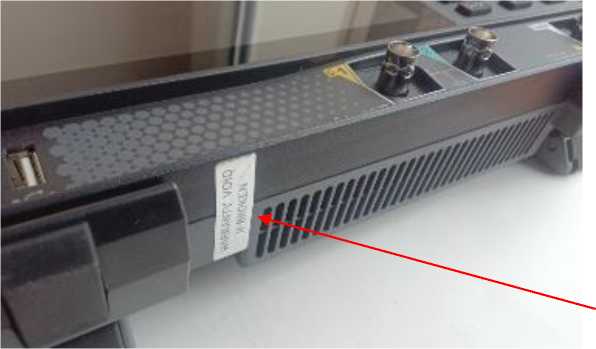

    Рисунок 4 - Фрагмент задней панели генераторов RIGOL DG900Pro

    Внешний вид. Генераторы сигналов произвольной формы (RIGOL DG900Pro), http://oei-analitika.ru

    Место для нанесения пломбы в виде стикера-наклейки

    Рисунок 5 - Фрагмент нижней части корпуса генераторов RIGOL DG900Pro


    представлена в таблице 6.

    Таблица 6 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Генератор сигналов произвольной формы

    DG900Pro

    1

    Руководство по эксплуатации

    QGB15100-1110-RUS

    1

    Кабель питания

    1

    USB-кабель

    1

    Адаптер питания

    1

    BNC-кабель

    1

    Кабель заземления

    1


    генераторов

    генераторов представлены в таблицах 3 и 4.

    Таблица 3 - Метрологические характеристики генераторов RIGOL DG900Pro

    Наименование характеристики

    г

    Значение для модификаций

    DG902Pro

    DG912Pro

    DG922Pro

    1

    2

    3

    4

    Диапазон частот генераторов для основных форм сигналов:

    • - синусоидальный

    • - прямоугольный

    • - треугольный (пилообразный)

    • - импульсный

    • - произвольной формы

    от 1 мкГц до 70 МГц от 1 мкГц до 60 МГц от 1 мкГц до 3 МГц

    от 1 мкГц до 50 МГц от 1 мкГц до 30 МГц

    от 1 мкГц до 150 МГц от 1 мкГц до 60 МГц от 1 мкГц до 5 МГц

    от 1 мкГц до 50 МГц от 1 мкГц до 50 МГц

    от 1 мкГц до 200 МГц от 1 мкГц до 60 МГц от 1 мкГц до 5 МГц

    от 1 мкГц до 50 МГц от 1 мкГц до 50 МГц

    Продолжение таблицы 3

    1

    2

    3

    4

    - гармонический

    от 1 мГц до 35 МГц

    от 1 мГц до 75 МГц

    от 1 мГц до 100 МГц

    Пределы допускаемой абсолютной погрешности установки частоты

    ±1-10-6

    Пределы допускаемой погрешности установки уровня выходного сигнала им, В, не более1

    ±(0,0Гим+0,002)

    Пределы допускаемой погрешности установки постоянного напряжения смещения исм, В, не более2

    ±(0,01- |исм|+0,005/им+ 0,002)

    Неравномерность

    АЧХ синусоидального сигнала, дБ, не более, в диапазонах частот:

    • - до 10 МГц

    • - от 10 МГц до 50

    МГц

    • - от 50 МГц до 100 МГц

    • - от 100 МГц до 200

    МГц

    ±0,1

    ±0,2

    ±0,5

    ±1,0

    Уровень гармонических искажений синусоидального сигнала, дБс, не более, в диапазонах частот:

    • - от 10 Гц до 10 МГц

    • - от 10 МГц до 25 МГц

    • - от 50 МГц до 200 МГц

    -55

    -50

    -40

    Продолжение таблицы 3

    1

    2

    3

    4

    Уровень помех, дБс, не более, в диапазонах частот:

    • - от 10 Гц до 10

    МГц

    • - от 10 МГц до 50

    МГц

    • - от 50 МГц до 200

    МГц

    -65

    -60

    -50+6 дБс/октава

    Длительность фронта/спада сигнала прямоугольной формы, нс, не более

    3,0

    Примечания:

    • 1) При формировании синусоидального сигнала Um частотой 1 кГц, напряжение смещения 0 В, на нагрузку 50 Ом;

    • 2) При формировании синусоидального сигнала Um частотой 1 кГц, напряжение 0,1 В (пик-пик), на нагрузку 50 Ом

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питающей сети, В частотой от 50 до 60 Гц

    От 100 до 240

    Максимальная потребляемая мощность, Вт

    45

    Габаритные размеры, ширинахглубинахвысота, мм, не более

    266х80х165

    Масса, кг, не более

    1,78

    Условия эксплуатации:

    температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа

    от +15 до +35

    от 30 до 80

    от 84 до 106

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    3


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
