Номер по Госреестру СИ: 96225-25
96225-25 Антенны измерительные билогопериодические
(BME-LB 9161, BME-LB 9162, BME-LB 9163)
Назначение средства измерений:
Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.

Внешний вид.
Антенны измерительные билогопериодические

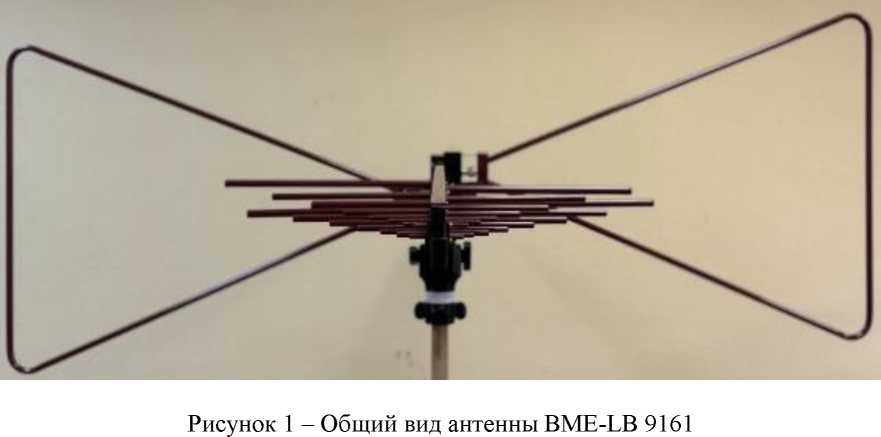

Рисунок № 1

Внешний вид.
Антенны измерительные билогопериодические
Рисунок № 2

Внешний вид.
Антенны измерительные билогопериодические
Рисунок № 3

Внешний вид.
Антенны измерительные билогопериодические
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 7 «Порядок работы» документа «Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Технические условия БМСП.464651.001 ТУ
ПравообладательОбщество с ограниченной ответственностью «БМ Эксперт»
(ООО «БМ Эксперт»)
ИНН 9706002711
Юридический адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284
Телефон (факс): +7 (499) 383-16-15
E-mail: info@bmexpert.ru
Изготовитель
Общество с ограниченной ответственностью «БМ Эксперт»(ООО «БМ Эксперт»)
ИНН 9706002711
Адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284
Телефон (факс): +7 (499) 383-16-15
E-mail: info@bmexpert.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «БМ Эксперт»(ООО «БМ Эксперт»)
ИНН 9706002711
Юридический адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284
Телефон (факс): +7 (499) 383-16-15
E-mail: info@bmexpert.ru
Конструктивно антенны представляют собой гибрид биконической и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Биконическая часть антенн обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенн обеспечивает работу в верхней части частотного диапазона. Конструктивно антенны изготовлены из алюминия. Антенны подключаются к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.
Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунке 4. Заводской номер, идентифицирующий каждый экземпляр антенны, наносится на корпус антенны в виде наклейки в формате «BME ХХХХХХ».

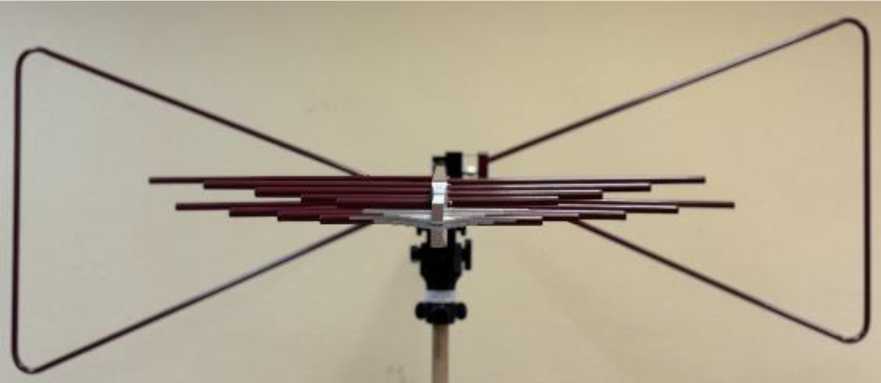

Рисунок 2 - Общий вид антенны BME-LB 9162

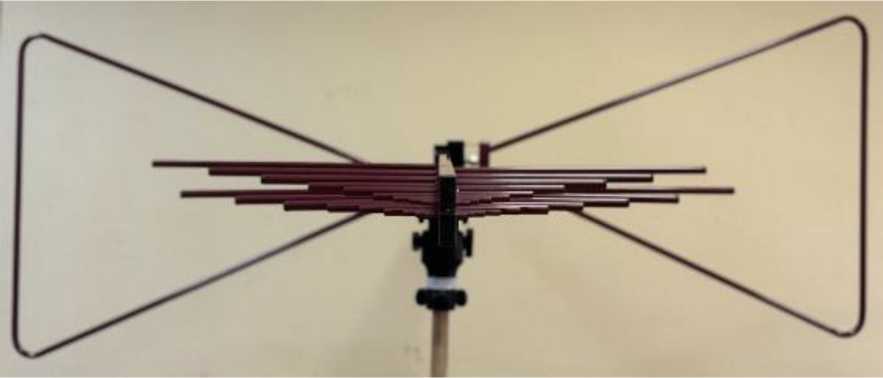

Рисунок 3 - Общий вид антенны BME-LB 9163
|
Место пломбировки от несанкционированного доступа |
Место наклейки знака утверждения типа |
Место наклейки знака поверки |
Место нанесения заводского номера |
Серийный номер: В1ЛЕ 01А022
А
ANTENAX
BME-LB 9162
Билогопериодическая (гибридная) измерительная антенна 30 МГц - 6 ГГц ANTENAX BME-LB9162

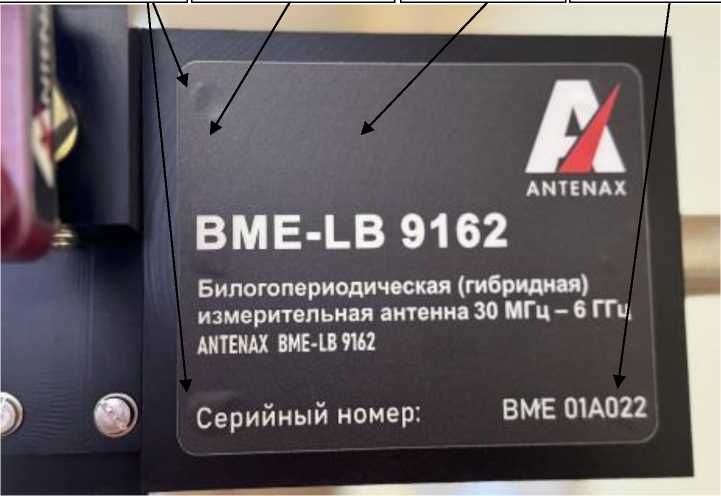

Рисунок 4 - Места нанесения заводского номера, пломбировки, знака поверки, знака утверждения типа
Таблица 1 - Метрологические характеристики антенн
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц BME-LB 9161 BME-LB 9162 BME-LB 9163 |
от 30 до 2200 от 30 до 7500 от 30 до 4200 |
|
Коэффициент калибровки антенны, дБ (м-1) BME-LB 9161 BME-LB 9162 BME-LB 9163 |
от 5 до 38 от 5 до 50 от 5 до 45 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
± 2 |
|
Коэффициент стоячей волны по напряжению в диапазоне рабочих частот свыше 200 МГц, не более |
2,0 |
Таблица 2 - Технические характеристики антенн
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
N-тип (розетка) |
|
Максимальная подводимая мощность, Вт |
100 |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Масса, кг, не более BME-LB 9161 |
3,0 |
|
BME-LB 9162 |
3,5 |
|
BME-LB 9163 |
3,5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х высота х ширина), мм, не более BME-LB 9161 |
1160x620x1500 |
|
BME-LB 9162 |
1290x620x1500 |
|
BME-LB 9163 |
1290x620x1500 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от + 15 до + 25 |
|
относительная влажность окружающего воздуха, при температуре +25 °С, % |
до 80 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
