Номер по Госреестру СИ: 96228-25
96228-25 Дифрактометры рентгеновские
(TD)
Назначение средства измерений:
Дифрактометры рентгеновские TD (далее по тексту - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 2
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 3
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 4
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 5
Общие сведения
Дата публикации - 26.08.2025
Срок свидетельства - 26.08.2030
Номер записи - 75f0429b-caf4-3572-af28-65097d1fb83a
ID в реестре СИ - 1426636
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dandong Tongda Science & Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - West Of Building 17, Instrument Ind. Zone, Xicheng District, Dandong City
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1770 от 2025.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1770 от 2025.08.26 Об утверждении типов средств измерений
№1771 от 2025.08.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Дифрактометры рентгеновские (TD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dandong Tongda Science & Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96228-25 26.08.2030 |
Дифрактометры рентгеновские, TD Dandong Tongda Science & Technology Co., Ltd. (КИТАЙ West Of Building 17, Instrument Ind. Zone, Xicheng District, Dandong City) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Дифрактометры рентгеновские (TD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дифрактометры рентгеновские (TD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение «X - Ray Diffractometer Data Collector» является специализированным ПО дифрактометров и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от дифрактометров.
Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
X - Ray Diffractometer Data Collector |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.21.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4.3 «Обзорное сканирование» руководства по эксплуатации дифрактометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия изготовителя Dandong Tongda Science & Technology Co., Ltd., Китай
ПравообладательDandong Tongda Science & Technology Co., Ltd., Китай
Адрес: NO.70-29, WenQing Road, Xicheng District, Dandong City, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллической решетки атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.
Дифрактометры выпускают в двух модификациях TD-3500 и TDM-10. Конструктивно дифрактометры модификации TD-3500 представляют собой стационарные напольные приборы, дифрактометры модификации TDM-10 - настольные приборы.
Дифрактометры модификаций TD-3500 и TDM-10 состоят из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден, и др.); прецизионного гониометра; блоков детектирования и блока управляющей электроники со встроенным микропроцессором; подключаемой системой охлаждения. Управление работой дифрактометров осуществляют при помощи программного обеспечения, установленного на персональный компьютер. Дифрактометры модификации TD-3500 оснащены сенсорным экраном, с помощью которого возможно осуществлять управлением дифрактометром, а дифрактометры модификации TDM-10 могут быть оснащены сенсорным экраном опционально.
Серийный номер в формате цифрового или цифро - буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на идентификационную табличку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дифрактометров не предусмотрено.
Общий вид дифрактометров представлен на рисунках 1 и 2.
Общий вид идентификационных табличек представлен на рисунке 3.
Место расположения идентификационной таблички

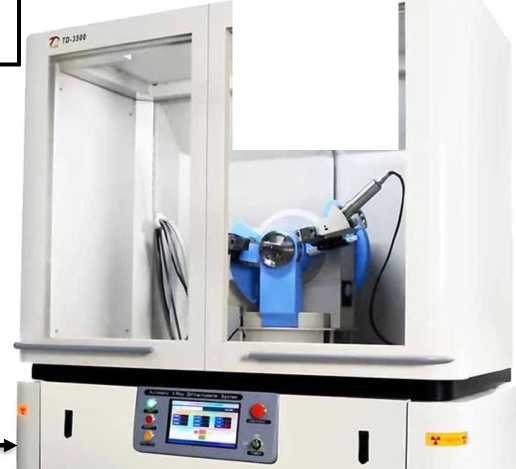

Рисунок 1 - Общий вид дифрактометров рентгеновского TD, модификации TD-3500
Место расположения идентификационной таблички

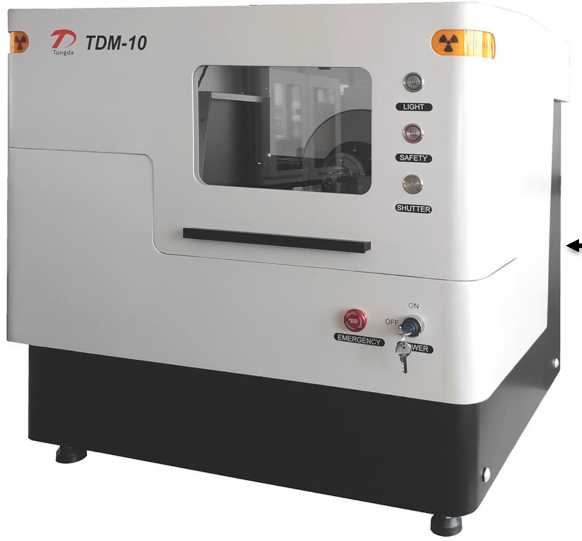

Рисунок 2 - Общий вид дифрактометров рентгеновского TD, модификации TDM-10

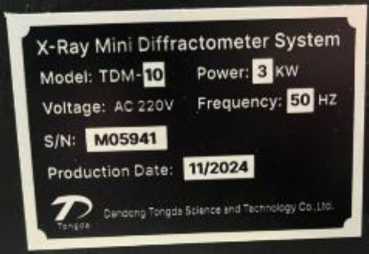

X-Ray Diffractometer System
Model:
Sf j Nc.
Voltage AC22CV
Frequency: 50 HZ
Power: 5 К'Л
Made in: China
Telephone: -86-415'6153317
Manufacture Date:
Рисунок 3 - Общий вид идентификационных табличек дифрактометров
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация TDM-10 |
Модификация TD-3500 | |
|
Диапазон измерений углов дифракции 29 |
от 0 ° до 150 ° |
от 0 ° до 160 ° |
|
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29 |
±0,02 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация TDM-10 |
Модификация TD-3500 | |
|
Диапазон показаний углов дифракции 29 |
от -110 ° до +154 ° |
от - 110 ° до + 160 ° |
|
Геометрия съемки |
Брегг-брентано 9-9 | |
|
Материал анода рентгеновской трубки |
Cu / Fe / Co / Cr / Mo/W | |
|
Габаритные размеры(ДхВхШ), мм, не более |
790 х 670 х 840 |
1280х 820х1800 |
|
Масса, кг, не более |
100 |
770 |
|
Мощность рентгеновской трубки, кВт |
2,4 | |
|
Радиус гониометра, мм |
150 |
от 150 до 285 |
|
Тип детектора |
Точечный 0D | |
|
Мощность генератора, кВт |
1,2 |
3,0 |
|
Тип охлаждения |
Внешний охладитель вода-воздух | |
|
Напряжение электропитания, В |
от 210 до 230 | |
|
Частота переменного тока, Гц |
от 49 до 51 | |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
- температура эксплуатации, ° С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 30 до 70 |
