Номер по Госреестру СИ: 96229-25
96229-25 Устройства проверки автомата ввода резерва
(УП-АВР)
Назначение средства измерений:
Устройства проверки автомата ввода резерва УП-АВР (далее - устройства) предназначены для измерений времени срабатывания защиты автомата ввода резерва и воспроизведений электрического сопротивления.

Внешний вид.
Устройства проверки автомата ввода резерва
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом, а также на маркировочную планку устройства методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проверка АВР» паспорта ТИС 36.9.12.00.000 ПС.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений:Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ТУ 26.51.43.177-045-84532995-2024 Устройства проверки автомата ввода резерва УП-АВР. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Интелмайн»
(ООО «Интелмайн»)
ИНН 6670195772
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, соор. 96(б), офис 15
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия устройств основан на подсчёте количества тактовых импульсов, задаваемых кварцевым генератором, с момента подключения нагрузочного резистора между фазной цепью автомата ввода резерва и заземляющей клеммой до момента пропадания выходного напряжения автомата ввода резерва. Срабатывание автомата ввода резерва происходит при подключении нагрузочных сопротивлений постоянного тока различного номинала между фазной цепью автомата ввода резерва и заземляющей клеммой.
Корпуса устройств состоят из верхней и нижней частей, соединённых винтами через герметизирующую прокладку. На корпусах устройств размещён переключатель сопротивлений, кнопка «Запуск», разъём для подключения калибровочного кабеля и постоянно подключённый жгут для соединения с автоматом ввода резерва. На фронтальной(передней) панели устройств расположены светодиодный индикатор счёта времени отключения (время в секундах), светодиодный индикатор номинала подключённой нагрузки (сопротивление в кОм) и светодиодный индикатор готовности к проведению измерений (надпись «Готов»). К задней панели устройств прикреплена рамка для переноски устройств. В процессе работы питание устройств осуществляется от подключённого автомата ввода резерва.
Корпуса устройств изготавливают из угленаполненного антистатического пластика и окрашивают в цвета, которые определяет изготовитель.
На верхнюю панель корпуса прикреплена маркировочная планка с нанесёнными на неё методом лазерной гравировки (или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра устройств, возможность прочтения и сохранность в процессе эксплуатации) заводским номером и знаком утверждения типа. Заводской номер устройств имеет цифровой формат.
Конструкцией не предусмотрено нанесение знака поверки на устройства.
Устройства пломбируют пломбировочным материалом с оттиском предприятия-изготовителя на одном из винтов крепления разъёма к корпусу и на винте, стягивающем верхнюю и нижнюю части корпуса, для исключения несанкционированного доступа к внутренним частям без нарушения пломбы.
Корпус и рамка устройств окрашиваются в цвета, которые определяет изготовитель.
Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведён на рисунке 1.
1
2
3

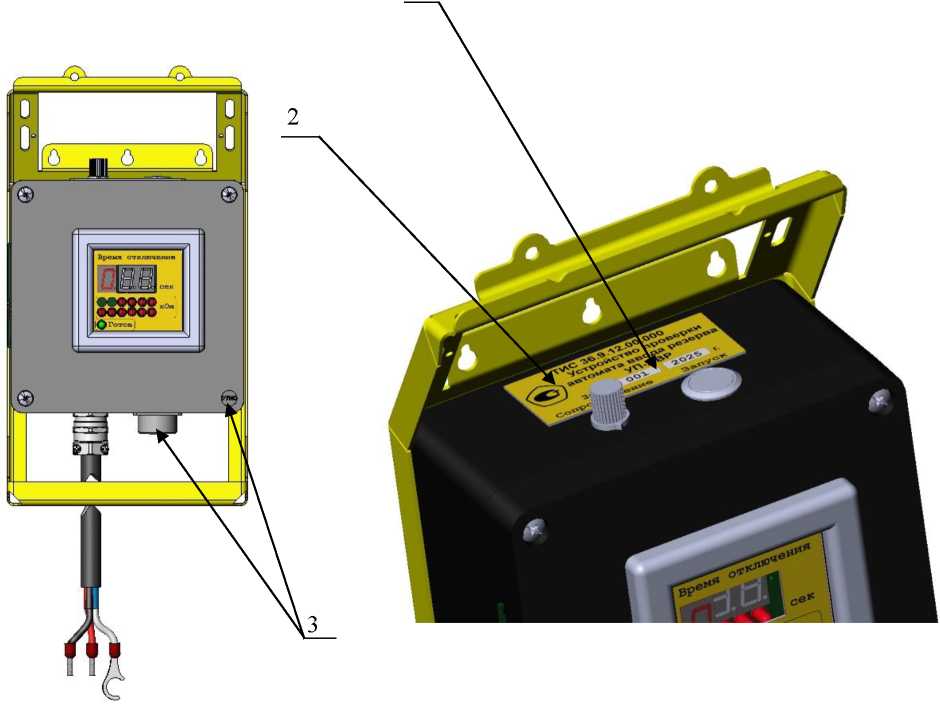

Рисунок 1 - Общий вид устройства с указанием мест нанесения заводского номера (1), знака утверждения типа (2) и пломбирования (3)
аблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Устройство проверки автомата ввода резерва УП-АВР |
ТИС 36.9.12.00.000 |
1 шт. |
|
Кабель калибровочный |
ТИС 36.9.12.00.097 |
1 шт. |
|
Паспорт |
ТИС 36.9.12.00.000 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Метрологические и основные технические характеристики приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений времени срабатывания защиты автомата ввода резерва, с |
от 0 до 0,99 |
|
Пределы допускаемой абсолютной погрешности измерений времени срабатывания защиты автомата ввода резерва, с |
±0,02 |
|
Воспроизводимые значения электрического сопротивления, кОм |
1; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20 |
|
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, % |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
от 360 до 450 |
|
Маркировка взрывозащиты |
PB Ex sb I Mb X |
|
Габаритные размеры, мм, не более: | |
|
- высота |
300 |
|
- ширина |
180 |
|
- глубина |
130 |
|
Масса, кг, не более |
10 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность воздуха при +35 °С, %, не более |
80 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10 000 |
