Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке при изменении уровня жидкости.

Магнит воздействует на установленные внутри направляющей трубки герконы (и/или датчик с линейкой из герконов с сопротивлениями и/или магнитный роликовый индикатор). Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал и значения уровня индицируется на дисплее. Показания роликового индикатора можно считывать визуально непосредственно на месте эксплуатации.

Уровнемеры состоят из:

• - направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;

• - поплавка со встроенной магнитной системой;

• - измерительного преобразователя;

• - магнитного роликового указатель;

• - измерительной линейки;

• - концевых магнитных переключателей.

В зависимости от исполнения и длины измерительной части от 150 до 1800 мм уровнемеры имеют следующие обозначения:

• - 700М - с роликовым указателем;

• - 1000NМ - с роликовым указателем и измерительным преобразователем;

• - 1800ТМ - с роликовым указателем и измерительным преобразователем.

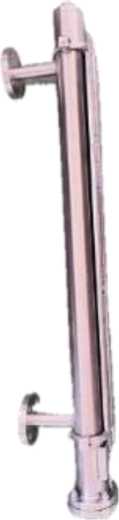

Внешний вид уровнемеров приведен на рисунке 1.

а) б) в)

Рисунок 1 - Внешний вид уровнемеров

а) 700М - с роликовым указателем;

б) 1000NM - с роликовым указателем и измерительным преобразователем;

в) 1800ТМ - с роликовым указателем и измерительным преобразователем

Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, допускаемой погрешности измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится на паспорт.

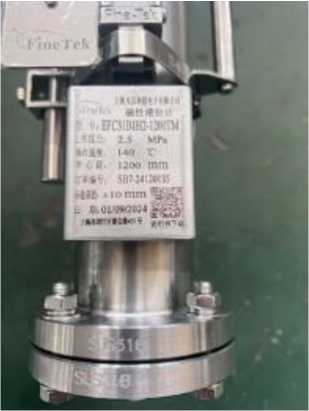

Маркировка уровнемера приведена на рисунке 2.

Рисунок 2 - Маркировка

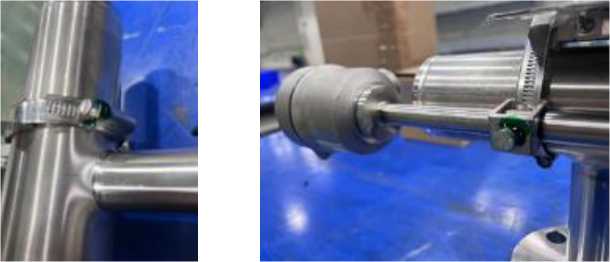

Места пломбирования приведены на рисунке 3.

Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе.

Рисунок 3 - Места пломбирования уровнемера
