96323-25 Осциллографы цифровые
(АКИП-4146)
Назначение средства измерений:
Осциллографы цифровые АКИП-4146 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
аблица 2 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.1.1.0.0.Р |
|
Примечания: 1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО». | |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. «Работа с осциллографом» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы цифровые АКИП-4146».
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
(АО «ПриСТ»)
Адрес: 111141, г. Москва, ул. Плеханова, дом 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.
Осциллографы выпускаются в следующих модификациях: АКИП-4146/1, АКИП-4146/1А, АКИП-4146/2, АКИП-4146/2А. Модели осциллографов различаются полосой пропускания. Модели с индексом «А» имеют более высокопроизводительное АЦП.
Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.
На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, входы аналоговых каналов, вход цифрового логического анализатора, два разъема USB 3.0 для подключения внешних накопителей или клавиатуры/мыши и регуляторы управления и установки параметров.
На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB, дополнительные функциональные входы/выходы.
На боковой панели расположены интерфейсы USB, LAN и HDMI.
Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса осциллографов может отличаться от представленного на рисунках. Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.

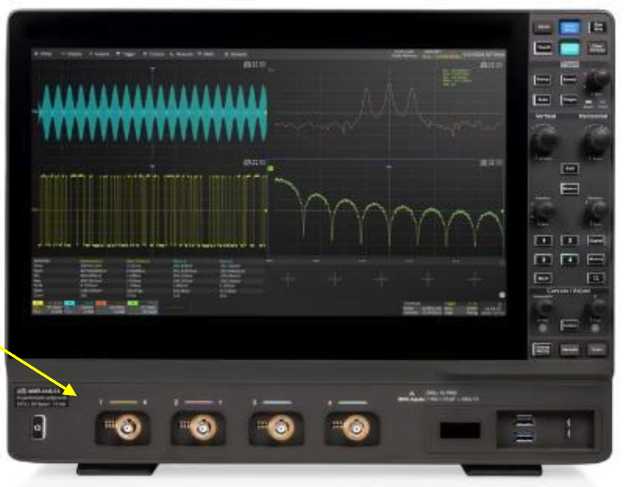

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
|
lL |
В |
Г |

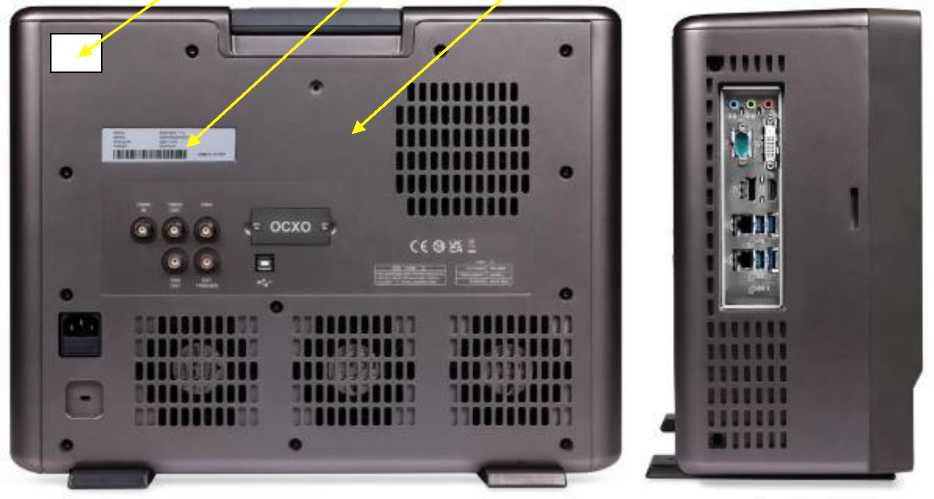

Рисунок 2 - Вид задней и боковой панелей осциллографов, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)
Таблица 1 - Опции и аксессуары для осциллографов АКИП-4146
|
Наименование |
Назначение |
|
10M_OCXO_L |
Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (1 • 10-7) |
|
SDS7000A-BW6T8 |
Программная опция увеличения полосы пропускания с 6 ГГц до 8 ГГц. Для моделей АКИП-4146/1 и АКИП-4146/2 |
|
SDS7000AP-BW6T8 |
Программная опция увеличения полосы пропускания с 6 ГГц до 8 ГГц. Для моделей АКИП-4146/1А и АКИП-4146/2А |
|
SDS7000A-1GPTS |
Программная опция увеличения длины записи до 1 ГБ при объединении каналов. Для моделей АКИП-4146/1 и АКИП-4146/2 |
|
SDS7000A-2GPTS |
Программная опция увеличения длины записи до 2 ГБ при объединении каналов. Для моделей АКИП-4146/1А и АКИП-4146/2А |
|
SDS7000A-FG |
Программная опция генератора сигналов (ФГ+СПФ), 50 МГц. |
|
SPL2016 |
Программно-аппаратная опция логического анализатора, 16-канальный логический пробник |
|
SDS7000A-I2S |
Программная опция, синхронизация и декодирование I2S |
|
SDS7000A-CANFD |
Программная опция, синхронизация и декодирование CAN FD |
|
SDS7000A-SENT |
Программная опция, синхронизация и декодирование SENT |
|
SDS7000A-FlexRay |
Программная опция, синхронизация и декодирование FlexRay |
|
SDS7000A-1553B |
Программная опция, синхронизация и декодирование MIL-STD-1553B |
|
SDS7000A-ARINC |
Программная опция, синхронизация и декодирование ARINC429 |
|
SDS7000A-Manch |
Программная опция декодирования MANCHESTER |
|
SDS7000A-USB2 |
Программная опция декодирования USB 2.0 |
|
SDS7000A-PA |
Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ). |
|
SDS7000A-EJ |
Программная опция построения глазковых диаграмм и анализ джиттера |
Продолжение таблицы 1
|
Наименование |
Назначение |
|
SDS7000A-CT-USB2 |
Программная опция тестирования на соответствие стандартам USB 2.0. Необходима тестовая площадка FX-USB2 |
|
SDS7000A-CT- 100BASE-T |
Программная опция тестирования на соответствие стандартам 100Base-TX Ethernet. Необходима тестовая площадка FX-ETH |
|
SDS7000A-CT- 1000BASE-T |
Программная опция тестирования на соответствие стандартам 1000Base-TX Ethernet. Необходима тестовая площадка FX-ETH |
|
SDS7000A-CT- 100BASE-T1 |
Программная опция тестирования на соответствие стандартам 100Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH |
|
SDS7000A-CT- 1000BASE-T1 |
Программная опция тестирования на соответствие стандартам 1000Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Входное сопротивление, Ом |
50 (±2 %), |
|
(переключаемое) |
Г106 (±2 %) |
|
Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом |
от 0,5 до 1403 |
|
- при входном сопротивлении 1 МОм |
от 0,5 до МС)1 |
|
Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом |
5 |
|
- напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм |
400 |
|
Пределы допускаемой относительной погрешности установки |
±1,5 |
|
коэффициентов отклонения, % |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой абсолютной погрешности измерения | |||
|
постоянного напряжения и импульсного напряжения частотой |
±(0,015^8[делрКо[мВ/дел]+1) | ||
|
до 100 кГц при уровне постоянного |
смещения исм=0 В, мВ | ||
|
Диапазоны установки постоянного |
от 0,5 до 5,0 мВ/дел |
±1,6 | |
|
смещения в зависимости от |
от 5,1 до 10,0 мВ/дел |
±4 | |
|
значения коэффициента |
от 10,2 до 20,0 мВ/дел |
±8 | |
|
отклонения (при Rвх=50 Ом), В |
от 20,5 мВ/дел до 1,0 В/дел |
±10 | |
|
от 0,5 до 5,0 мВ/дел |
±1,6 | ||
|
Диапазоны установки постоянного |
от 5,1 до 10,0 мВ/дел |
±4 | |
|
смещения в зависимости от |
от 10,2 до 20,0 мВ/дел |
±8 | |
|
значения коэффициента |
от 20,5 до 100,0 мВ/дел |
±16 | |
|
отклонения |
от 102 до 200 мВ/дел |
±80 | |
|
(при Rrx=1 МОм), В |
от 205 мВ/дел до 1 В/дел |
±160 | |
|
от 1,02 до 10,00 В/дел |
±400 | ||
|
Пределы допускаемой абсолютной погрешности установки |
±(0,01-|исм|+0,0002-|ипр|+ | ||
|
уровня постоянного смещения, мВ |
+0,005 ^8[дел]^Ко[мВ/дел]+1) | ||
|
Полоса пропускания по уровню минус 3 дБ (Rrx=50 Ом), МГц, | |||
|
не менее | |||
|
- модификация АКИП-4146/1 |
4000 (60001)) | ||
|
- модификация АКИП-4146/1А |
6000 | ||
|
- модификация АКИП-4146/2 |
4000 (80001)) | ||
|
- модификация АКИП-4146/2А |
8000 | ||
|
Время нарастания переходной характеристики, пс, не более - модификации АКИП-4146/1/, АКИП-4146/1А |
75 | ||
|
- модификации АКИП-4146/2, АКИП-4146/2А |
65 | ||
|
Диапазон установки коэффициентов развертки, с/дел |
от Г10-9 до Г103 | ||
|
- модификация АКИП-4146/1 | |||
|
- модификация, АКИП-4146/2 |
от 5 •Ю-10 до Г103 | ||
|
- модификация АКИП-4146/3 |
от 2 •Ю-10 до Г103 | ||
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) |
±240-6 | ||
|
- стандартное исполнение | |||
|
- опция 10M-OCXO-L |
±Г10-7 | ||
|
Пределы допускаемой абсолютной погрешности измерения |
±(6f • Т изм+2^д) | ||
|
временных интервалов | |||
|
Примечания: 1) - в режиме объединения каналов; | |||
|
Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; | |||
|
ипр - конечное значение диапазона установки напряжения смещения, мВ; | |||
|
6f - относительная погрешность частоты внутреннего опорного генератора; | |||
|
Тизм - измеренный временной интервал, с; | |||
|
Fд - частота дискретизации, Гц. | |||
Таблица 4 - Основные технические характеристики логического анализатора (опция)
|
Наименование характеристики |
Значение |
|
Число входных цифровых каналов |
16 |
|
Максимальная частота дискретизации, МГц |
1000 |
|
Максимальная длина записи, МБ/канал |
50 |
|
Пороговые уровни срабатывания |
TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем |
|
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 |
|
Минимальная длительность импульса, нс |
3,3 |
Таблица 5 - функционального генератора (опция)
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Основные формы сигнала1) |
синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная |
|
Количество каналов |
1 |
|
Выходное сопротивление, Ом |
50 (±2 %) |
|
Диапазон частот, Гц, для форм сигнала:
|
от Г10-6 до 5 •И)7 от Г10-6 до Г107 от Г10-6 до 3 •Ю5 не менее 5 •Ю7 от Г10-6 до 5 •106 |
|
Разрешение по частоте, Гц |
Г10-6 |
|
Частота дискретизации для сигналов произвольной формы, МГц |
125 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±540-5 |
|
Диапазон установки выходного напряжения (размах от пика до пика), В
|
от 240-3 до 3 от 440-3 до 6 |
|
Диапазон установки постоянного напряжения и напряжения смещения исм2), В
|
±1,5 ±3 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ |
±(0,07 ^1+3) |
|
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ |
±(0,07/Густ+3) |
|
Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более |
±2 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Примечания
исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число измерительных аналоговых каналов |
4 |
|
Разрешение по вертикали (АЦП), бит |
12 |
|
Напряжение сети питания частотой 50/60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
400 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
444,5x344,0x176,4 |
|
Масса, кг, не более |
10,6 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 80 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 90 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
