Наименование

Назначение

SYN64

Внешний блок коммутации для синхронизации и объединения до 64-х осциллографов

SDS6000L-FG

Программная опция генератора сигналов (ФГ+СПФ), 25 МГц

SDS6000L-PA

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

SDS6000L-EJ

Программная опция построения глазковых диаграмм и анализ джиттера

SDS6000L-I2S

Программная опция, синхронизация и декодирование I2S

SDS6000L-1553B

Программная опция, синхронизация и декодирование MIL-STD-1553B

SDS6000L-FlexRay

Программная опция, синхронизация и декодирование FlexRay

SDS6000L-CANFD

Программная опция, синхронизация и декодирование CAN FD

SDS6000L-SENT

Программная опция, синхронизация и декодирование SENT

SDS6000L-Manch

Программная опция декодирования MANCHESTER

SPL2016

Программно-аппаратная опция логического анализатора, 16-канальный логический пробник

DF2001A

Внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток

Наименование

Обозначение

Количество

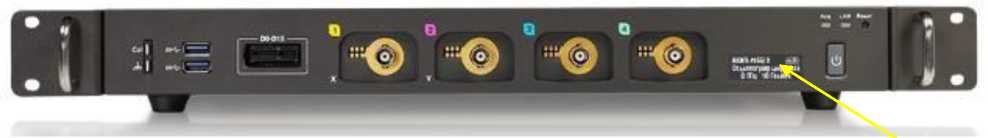

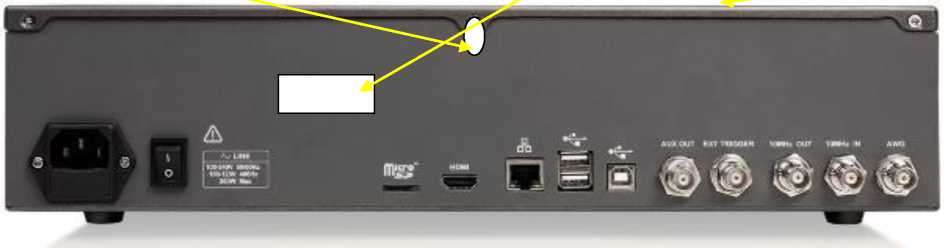

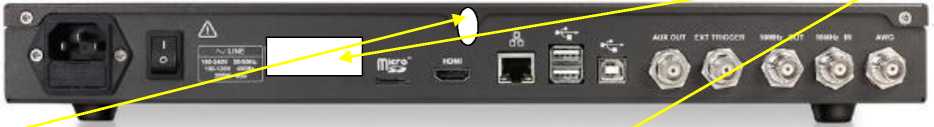

Осциллограф цифровой

АКИП-4155^

1 шт.

Сетевой кабель

-

1 шт.

Осциллографический пробник

-

4 или 8 шт.

Руководство по эксплуатации

-

1 шт.

Кабель USB

-

1 шт.

Примечания

¹⁾¹ - модификация по заказу

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом

50 (±2 %),

(переключаемое)

Г10⁶ (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом

от 0,5 до R10³

- при входном сопротивлении 1 МОм

от 0,5 до R10⁴

Максимальное входное напряжение, В

• - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом

• - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном

5

сопротивлении 1 МОм

400

Пределы допускаемой относительной погрешности установки

±1,5

коэффициентов отклонения, %

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного

±(0,015^8[делрКо[мВ/дел]+1)

смещения исм=0 В, мВ

Диапазоны установки постоянного

от 0,5 до 5,0 мВ/дел

±1,6

смещения в зависимости от

от 5,1 до 10,0 мВ/дел

±4

значения коэффициента

от 10,2 до 20,0 мВ/дел

±8

отклонения (при Rвх=50 Ом), В

от 20,5 мВ/дел до 1 В/дел

±10

от 0,5 до 5,0 мВ/дел

±1,6

Диапазоны установки постоянного

от 5,1 до 10,0 мВ/дел

±4

смещения в зависимости от

от 10,2 до 20,0 мВ/дел

±8

значения коэффициента

от 20,5 до 100,0 мВ/дел

±16

отклонения

от 102 до 200 мВ/дел

±80

(при Rrn=1 МОм), В

от 205 мВ/дел до 1 В/дел

±160

от 1,02 до 10,00 В/дел

±400

Пределы допускаемой абсолютной погрешности установки

±(0,01-|исм|+0,0002-|ипр|+

уровня постоянного смещения, мВ

+0,015^8[делрКо[мВ/дел]+1)

Полоса пропускания по уровню минус 3 дБ (R|_SX=50 Ом), МГц,

не менее

- модификация АКИП-4155/1, АКИП-4155/1А

500

- модификация АКИП-4155/2, АКИП-4155/2А

1000

- модификация АКИП-4155/3, АКИП-4155/3А¹⁾

2000

1

2

Время нарастания переходной характеристики, пс, не более

• - полоса пропускания 500 МГц

• - полоса пропускания 1000 МГц

• - полоса пропускания 2000 МГц²⁾

550

350

230

Диапазон установки коэффициентов развертки, с/дел

• - модификация АКИП-4155/1, АКИП-4155/1А

• - модификация АКИП-4155/2, АКИП-4155/2А

• - модификация АКИП-4155/3, АКИП-4155/3А

от 540^-10 до Н0^: от 240^-10 до Н0^: от 140^-10 до МО³

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

±240^-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±(5f • Тизм+2/^)

Примечания:

• ¹⁾ - При установленном коэффициенте отклонения ниже 2,3 мВ/дел. полоса пропускания ограничена до 1 ГГц;

• ²⁾ - При установленном коэффициенте отклонения ниже 2,3 мВ/дел. время нарастания переходной характеристики не более 350 пс;

Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

ипр - конечное значение диапазона установки напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fд - частота дискретизации, Гц.

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГц

1000

Максимальная длина записи, МБ/канал

50

Пороговые уровни срабатывания

TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Минимальная длительность импульса, нс

3,3

Наименование характеристики

Значение

1

2

Основные формы сигнала¹⁾

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

Количество каналов

1

Выходное сопротивление, Ом

50 (±2 %)

Диапазон частот, Гц, для форм сигнала:

• - синусоидальный

• - прямоугольный, импульсный

• - треугольный (пилообразный)

• - шум (-3 дБ)

• - произвольный

от 140^-6 до 2,540⁷ от 140^-6 до 140⁷ от 140^-6 до 3 •Ю⁵ не менее 2,540⁷ от 140^-6 до 5J0⁶

Разрешение по частоте, Гц

140^-6

Частота дискретизации для сигналов произвольной формы, МГц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±540^-5

Диапазон установки выходного напряжения (размах от пика до пика), В

• - на нагрузке 50 Ом

• - на нагрузке 1 МОм

от 240^-3 до 3

от 440^-3 до 6

Диапазон установки постоянного напряжения и напряжения смещения исм²⁾, В

• - на нагрузке 50 Ом

• - на нагрузке 1 МОм

±1,5

±3

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,01^/Пуст+3)

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более

±0,6

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,01-ис_М+3)

Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более

24

Примечания

• ¹⁾ Дополнительно имеются 45 встроенных форм сигнала;

• ²⁾ Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где имакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ;

исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Наименование характеристики

Значение

Число измерительных аналоговых каналов

АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

4

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

8

Разрешение по вертикали (АЦП), бит

8

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, Вт

АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

193

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

380

Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

395x43x414

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

395x86x414

Масса, кг, не более

АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

6,1

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

9,1

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность воздуха, %, не более

80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от 0 до +50

- относительная влажность воздуха %, не более

90

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000
