Номер по Госреестру СИ: 96328-25
96328-25 Магазины сопротивлений
(М110R)
Назначение средства измерений:
Магазины сопротивлений M110R (далее - магазины) предназначены
для воспроизведения электрического сопротивления.

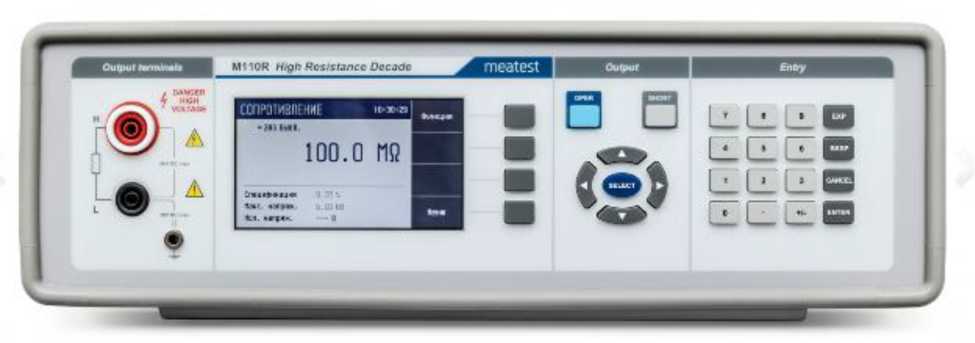

Внешний вид.
Магазины сопротивлений
Рисунок № 1
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 03.09.2030
Номер записи - 066d827b-b80e-64c7-7efe-2d8d1d7de960
ID в реестре СИ - 1426558
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - MEATEST spol. s r.o.
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1877 от 2025.09.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Магазины сопротивлений (М110R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений MEATEST spol. s r.o.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92026-24 27.04.2029 |
Калибраторы многофункциональные, Meatest 9010+ MEATEST spol. s r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
95675-25 16.06.2030 |
Магазины сопротивлений, М640А MEATEST spol. s r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
96328-25 03.09.2030 |
Магазины сопротивлений, М110R MEATEST spol. s r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Магазины сопротивлений (М110R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Магазины сопротивлений (М110R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксированно на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Meatest |
|
Номер версии (идентификационный номер ПО) |
не ниже v1.105 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Эксплуатация» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Магазины сопротивлений M110R. Стандарт предприятия.
Правообладатель
MEATEST spol. s r.o., Чехия
Адрес: Zelezna 3, 619 00 Brno, Czech Republic
Телефон (факс): +420 543 250 886
Web-сайт: www.meatest.com
E-mail: info@meatest.ru
Изготовитель
MEATEST spol. s r.o., Чехия
Адрес: Zelezna 3, 619 00 Brno, Czech Republic
Телефон (факс): +420 543 250 886
Web-сайт: www.meatest.com
E-mail: info@meatest.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
MEATEST spol. s r.o., Чехия
Адрес: Zelezna 3, 619 00 Brno, Czech Republic
Телефон (факс): +420 543 250 886
Web-сайт: www.meatest.com
E-mail: info@meatest.ru
Магазины представляют собой лабораторные, программируемые электронные приборы.
Принцип действия магазинов основан на автоматической коммутации резисторов необходимого номинала в последовательную цепь в соответствии со значением сопротивления, задаваемым с помощью клавиатуры калибратора.
Магазины допускают как ручное, так и программное регулирование. Питание магазинов осуществляется через адаптер силового кабеля. Связь с компьютером осуществляется через последовательный интерфейс RS232.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель магазинов.
Пломбирование магазинов не предусмотрено.
Общий вид магазинов представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид магазинов
ГОНЫ»1
аа -К»«Х 1*«1 •<!
«5 Г Г*П«
Место нанесения заводского номераРисунок 2 - Место нанесения заводского номера
Основные метрологические и технические характеристики магазинов сопротивлений M110R представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики в режиме воспроизведения электрического сопротивления______________________________________________________________________
|
Диапазон воспроизведения электрического сопротивления |
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления, % |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждый 1 °С, % |
|
от 10,00 до 99,99 кОм |
±0,1 |
±0,1 |
|
от 100,0 до 999,9 кОм | ||
|
от 1,000 до 1,999 МОм | ||
|
от 2,000 до 9,999 МОм | ||
|
от 10,00 до 99,99 МОм | ||
|
от 100,0 до 499,9 МОм |
±0,2 | |
|
от 500,0 до 999,9 МОм | ||
|
от 1,000 до 9,999 ГОм |
±0,5 | |
|
от 10,00 до 19,99 ГОм |
±1,0 | |
|
от 20,00 до 100,00 ГОм |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее напряжение постоянного тока, В, не более, в зависимости от величины воспроизводимого сопротивления: - от 10,00 до 99,99 кОм |
65 |
|
- от 100,0 до 999,9 кОм |
315 |
|
- от 1,000 до 1,999 МОм |
1250 |
|
- от 2,000 до 9,999 МОм |
2500 |
|
- от 10,00 МОм до 100,0 ГОм |
6000 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 115 до 230 |
|
- частота переменного тока, Гц |
от 45 до 60 |
|
Габаритные размеры, мм - ширина |
385 |
|
- высота |
425 |
|
- глубина |
128 |
|
Масса, в зависимости от модификации, кг, не более |
6 |
|
Нормальные условия применения: - температура окружающей среды, °С |
от +21 до +25 |
|
- относительная влажность воздуха, % , не более |
50 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от +13 до +33 |
|
- относительная влажность воздуха, % , не более |
70 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч, не менее |
20000 |
