Сведения о средстве измерений: 95675-25 Магазины сопротивлений

Номер по Госреестру СИ: 95675-25
95675-25 Магазины сопротивлений
(М640А)

Назначение средства измерений:
Магазины сопротивлений М640А (далее - магазины) предназначены для воспроизведения электрического сопротивления и выходного сигнала платиновых и никелевых термопреобразователей сопротивления (ТС).

сертификация программного обеспечения
Внешний вид. Магазины сопротивлений, http://oei-analitika.ru рисунок № 1
Внешний вид.
Магазины сопротивлений
Рисунок № 1
Внешний вид. Магазины сопротивлений, http://oei-analitika.ru рисунок № 2
Внешний вид.
Магазины сопротивлений
Рисунок № 2

Общие сведения

Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197454
ID в реестре СИ - 1426084
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - MEATEST spol. s r.o.
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1167 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Магазины сопротивлений (М640А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений MEATEST spol. s r.o.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92026-24
27.04.2029
Калибраторы многофункциональные, Meatest 9010+
MEATEST spol. s r.o. (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
95675-25
16.06.2030
Магазины сопротивлений, М640А
MEATEST spol. s r.o. (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
96328-25
03.09.2030
Магазины сопротивлений, М110R
MEATEST spol. s r.o. (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Кто поверяет Магазины сопротивлений (М640А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Магазины сопротивлений (М640А)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Встроенное ПО реализовано аппаратно, установлено фиксированно на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Meatest

Номер версии (идентификационный номер ПО)

не ниже v2.008

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе 4 «Эксплуатация» документа «Магазины сопротивлений М640А. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Магазины сопротивлений М640А. Стандарт предприятия.

Правообладатель

MEATEST spol. s r.o., Чехия

Адрес: Zelezna 3, 619 00 Brno, Czech Republic

Телефон (факс): +420 543 250 886

E-mail: info@meatest.ru

Web-сайт: www.meatest.com

Изготовитель

MEATEST spol. s r.o., Чехия
Адрес: Zelezna 3, 619 00 Brno, Czech Republic
Телефон (факс): +420 543 250 886
E-mail: info@meatest.ru
Web-сайт: www.meatest.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru

Правообладатель

MEATEST spol. s r.o., Чехия
Адрес: Zelezna 3, 619 00 Brno, Czech Republic
Телефон (факс): +420 543 250 886
E-mail: info@meatest.ru
Web-сайт: www.meatest.com

Магазины представляют собой лабораторные, программируемые электронные приборы.

Принцип действия магазинов основан на автоматической коммутации резисторов необходимого номинала в последовательную цепь в соответствии со значением сопротивления, задаваемым с помощью клавиатуры калибратора.

Магазины допускают как ручное, так и программное регулирование. Питание магазинов осуществляется от сети через адаптер силового кабеля. Связь с компьютером осуществляется через последовательный интерфейс RS232.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель магазинов.

Пломбирование магазинов не предусмотрено.

Общий вид магазинов представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

Внешний вид. Магазины сопротивлений (М640А), http://oei-analitika.ru

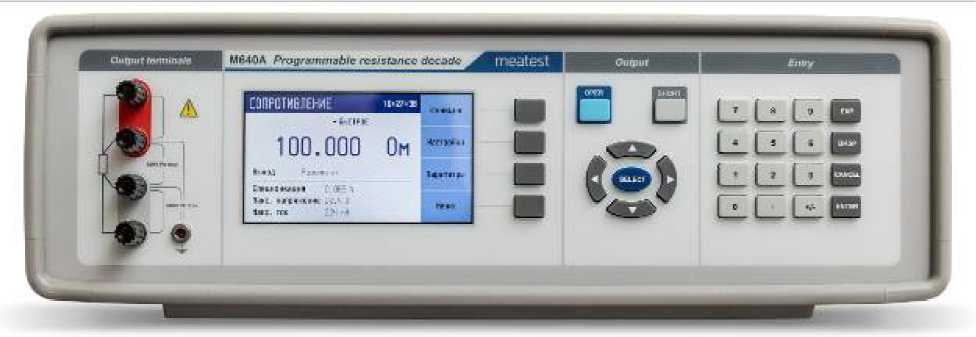

Рисунок 1 - Общий вид магазинов

Внешний вид. Магазины сопротивлений (М640А), http://oei-analitika.ru

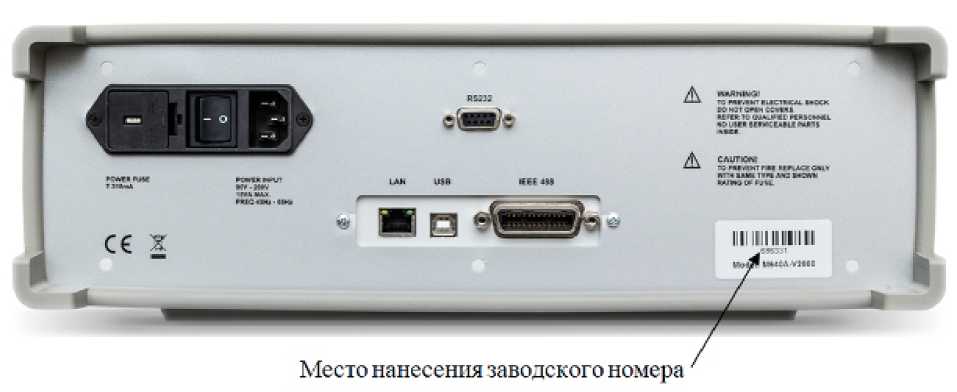

Рисунок 2 - Место нанесения заводского номера


Стандартный комплект поставки магазинов представлен в таблице 7.

Таблица 7 - ______________________________

Наименование

Обозначение

Количество, шт./экз.

Магазин сопротивлений

М640А

1

Кабель питания

-

1

Руководство по эксплуатации

-

1


Основные метрологические и технические характеристики магазинов сопротивлений М640А представлены в таблицах 2-6.

Таблица 2 - Метрологические характеристики в режиме воспроизведения электрического сопр отивления_____________________________________________________________________

Диапазон воспроизведения электрического сопротивления

Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления

от 100,000 до 200,000 мОм

±0,05 %

от 0,20001 до 2,00000 Ом

от 2,0001 до 20,0000 Ом

от 20,001 до 200,000 Ом

от 200,01 до 2000,00 Ом

±0,02 %

от 2,0001 до 20,0000 кОм

от 20,001 до 200,000 кОм

от 0,20001 до 2,00000 МОм

от 2,0001 до 20,0000 МОм

±0,05 %

Таблица 3 - Метрологические характеристики в режиме воспроизведения сигналов платиновых термометров сопротивления ____________________________________________________

Диапазон температур

Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления, °C

Pt10-Pt99

Pt100-Pt20000

от -200 °C до 0 °C

±0,5

±0,15

от +0,001 °C до +850 °C

±1,0

±0,2

Таблица 4 - Метрологические характеристики в режиме воспроизведения сигналов никелевых термометров сопротивления ____________________________________________________

Диапазон температур

Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления, °C

Ni10-Ni99

Ni100- Ni20000

от -60 °C до +300 °C

±0,4

±0,1

Таблица 5 - Технические характеристики

Наименование характеристики

Значение

Рабочее напряжение постоянного тока, В, не более

200

Параметры электрического питания: - напряжение переменного тока, В

от 115 до 230

- частота переменного тока, Гц

от 45 до 60

Габаритные размеры, мм

- ширина

390

- высота

128

- глубина

310

Масса, кг, не более

4,5

Нормальные условия применения:

- температура окружающей среды, °С

от +20 до +26

- относительная влажность воздуха, не более, %

80

Рабочие условия применения:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %, не более

80

Таблица 6 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, не менее, ч

20000
