Номер по Госреестру СИ: 96052-25
96052-25 Газоанализаторы поточные
(ЭкоСпектр-888)
Назначение средства измерений:
Газоанализаторы поточные ЭкоСпектр-888 (далее - газоанализаторы) предназначены для непрерывного измерения концентраций сероводорода (H2S), диоксида серы (SO2) и их соотношения в хвостовых газах на установках производства серы, серных ямах на предприятиях нефтехимической, нефтеперерабатывающей, газоперерабатывающей и других отраслей промышленности.
Внешний вид.
Газоанализаторы поточные
Рисунок № 1
Общие сведения
Дата публикации - 13.08.2025
Срок свидетельства - 08.08.2030
Номер записи - 0abfb703-51eb-13ad-49a8-c5a26d6ce73e
ID в реестре СИ - 1426541
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно- производственное предприятие "ЭКОХИМПРИБОР"
Страна - РОССИЯ
Населенный пункт - 141980, Московская область, г.о. Дубна, г. Дубна, ул. Университетская, д. 11, стр. 14
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1618 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Газоанализаторы поточные (ЭкоСпектр-888)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно- производственное предприятие "ЭКОХИМПРИБОР"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96052-25 08.08.2030 |
Газоанализаторы поточные, ЭкоСпектр-888 Общество с ограниченной ответственностью "Научно- производственное предприятие "ЭКОХИМПРИБОР" (РОССИЯ 141980, Московская область, г.о. Дубна, г. Дубна, ул. Университетская, д. 11, стр. 14) |
ОТ МП |
1 год |
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы поточные (ЭкоСпектр-888)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы поточные (ЭкоСпектр-888)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает настройку газоанализатора, обработку данных об измеренных значениях концентраций определяемых компонентов, отображение их значений на дисплее, управление внутренними компонентами газоанализатора и их диагностику.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V03B3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку методом термопереноса, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Эксплуатация» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда (ССБТ). Изделия электротехнические. Общие требования безопасности»
ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»
ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
ГОСТ IEC 60079-2-2013 «Взрывоопасные среды. Часть 2. Оборудование с видом взрывозащиты «оболочки под избыточным давлением «p»
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ТУ 26.51.53-010-15701168-2024 «Газоанализаторы поточные ЭкоСпектр-888. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «ЭКОХИМПРИБОР»
(ООО «НПП «ЭКОХИМПРИБОР»)
ИНН 5010053321
Юридический адрес: 141980, Московская обл., г.о. Дубна, г. Дубна, ул. Университетская, д. 11, стр. 14
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ЭКОХИМПРИБОР»
(ООО «НПП «ЭКОХИМПРИБОР»)
ИНН 5010053321
Адрес: 141980, Московская обл., г.о. Дубна, г. Дубна, ул. Университетская, д. 11, стр. 14
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип измерения основан на дифференциальной оптической абсорбционной спектрометрии в ультрафиолетовом диапазоне (DOAS) (избирательное поглощение
ультрафиолетового излучения определяемым газом в проточной камере). В качестве источника ультрафиолетового излучения используется ксеноновая лампа. Оптический сигнал передается по оптоволокну на голографическую решетку для разложения в спектр поглощения определяемого газа. Матрица диодных датчиков преобразует эти оптические сигналы в электрические. После обработки значение сигналов пересчитывается в значения концентраций компонентов.
Газоанализатор состоит из трех стальных защитных шкафов:
-
- шкаф подготовки воздуха (далее - шкаф DB1);
-
- шкаф анализаторный продуваемый (далее - шкаф DB2);
-
- шкаф горячей пробоподготовки с измерительной ячейкой (далее - шкаф DBH1).
Шкафы защитные DB1 и DBH1 выпускаются в исполнении ЭкоТерм-Ш.
Газоанализатор устанавливается непосредственно на трубопровод. Отбор пробы осуществляется погружным зондом.
Шкаф DBH1 включает в себя пробоотборное устройство и измерительную ячейку, оптический сигнал с которой передается на аналитический блок, расположенный в шкафу DB2.
Шкаф DB2 обеспечивает управление всеми системами газоанализатора в автоматическом режиме и выдачу значений концентраций компонентов и их соотношения.
Шкаф DB1 служит для подготовки сжатого воздуха для продувки газоанализатора и подачи калибровочных газов.
Шкафы DB1, DB2 и DBH1 оснащены внутренней системой поддержания заданной температуры, благодаря чему температура окружающей среды, соответствующая условиям эксплуатации, не влияет на метрологические характеристики газоанализатора.
Газоанализатор оснащен дополнительной функцией перевода значений концентрации определяемого компонента, выраженной в объемных долях (%, млн-1), в массовую концентрацию (мг/м3).
Газоанализатор оборудован кнопками управления и ЖК-дисплеем, на котором отображается значение концентраций определяемых компонентов (%, мг/м3, млн-1) и их соотношение.
На рисунке 1 приведен общий вид газоанализатора, оснащенного (опционально) стойкой для шкафа DBH1.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли определяемых компонентов;
- сигнализация о превышении заданных пороговых значений концентрации определяемых компонентов или их соотношения через релейные выходы;
- выдача унифицированных токовых сигналов от 4 до 20 мА и (или) цифровых сигналов по протоколу Modbus RTU (RS-485).
Нанесение знака поверки на газоанализаторы не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом термопечати на идентификационную табличку (рисунок 2), закрепленную на корпусе шкафа DB1, а также идентичный серийный номер наносится на идентификационную табличку каждого шкафа, входящего в состав
газоанализатора.
Пломбирование от несанкционированного доступа производится при помощи стикер-наклейки (рисунок 1).
Место размещения идентификационной таблички
Место нанесения пломбы
Место нанесения пломбы
. мА
уг:
• ••

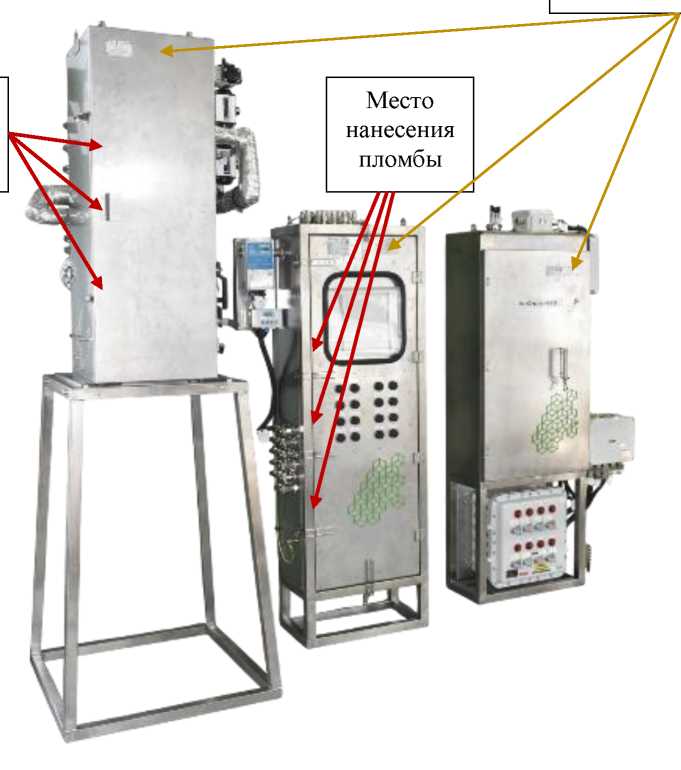

Рисунок 1 - Общий вид газоанализаторов поточных ЭкоСпектр-888
