Номер по Госреестру СИ: 96056-25
96056-25 Преобразователи давления измерительные
(DMF73)
Назначение средства измерений:
Преобразователи давления измерительные DMF73 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и в цифровой выходной сигнал HART.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Общие сведения
Дата публикации - 13.08.2025
Срок свидетельства - 08.08.2030
Номер записи - 66d44f21-c452-d315-ab4b-25042082075f
ID в реестре СИ - 1426537
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chongqing Xuxin Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт - 316 Yunfu Road, Beibei District, Chongqing
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1618 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Преобразователи давления измерительные (DMF73)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chongqing Xuxin Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96022-25 04.08.2030 |
Преобразователи разности давлений измерительные, DMF71 Chongqing Xuxin Technology Co., Ltd (КИТАЙ 316 Yunfu Road, Beibei District, Chongqing) |
ОТ МП |
3 года |
|
96056-25 08.08.2030 |
Преобразователи давления измерительные, DMF73 Chongqing Xuxin Technology Co., Ltd (КИТАЙ 316 Yunfu Road, Beibei District, Chongqing) |
ОТ МП |
3 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Преобразователи давления измерительные (DMF73)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи давления измерительные (DMF73)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XSCT-H |
|
Номер версии ПО, не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
Не отображается |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом, а также на техническую табличку, прикрепленную к корпусу преобразователя, методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Стандарт предприятия Chongqing Xuxin Technology Co., Ltd.
Правообладатель
Chongqing Xuxin Technology Co., Ltd, Китай
Адрес: 316 Yunfu Road, Beibei District, Chongqing, China
Телефон: +8613983802745
E-mail: zhangguoqin@jtck.com.cn
Web-сайт: www.cqxsct.com
Изготовитель
Chongqing Xuxin Technology Co., Ltd, Китай
Адрес: 316 Yunfu Road, Beibei District, Chongqing, China
Телефон: +8613983802745
E-mail: zhangguoqin@jtck.com.cn
Web-сайт: www.cqxsct.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: www.rostest.ru
Web-сайт: info@rostest.ru
Правообладатель
Chongqing Xuxin Technology Co., Ltd, Китай
Адрес: 316 Yunfu Road, Beibei District, Chongqing, China
Телефон: +8613983802745
E-mail: zhangguoqin@jtck.com.cn
Web-сайт: www.cqxsct.com
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и цифровой сигнал HART.
Преобразователи изготавливаются в четырех модификациях: DMF73G, DMF73P, DMF73H и DMF73X, которые отличаются конструктивным исполнением.
Преобразователи могут отличаться диапазонами измерений в зависимости от установленной измерительной ячейки, наличием LCD-дисплея и погрешностью измерений. Конкретные характеристики определяются в соответствии заказом.
Конструктивно преобразователи модификаций DMF73G, DMF73P и DMF73H состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. По заказу преобразователи могут быть изготовлены с LCD-дисплеем, капиллярной линией и (или) фланцевым разделителем.
Преобразователь модификации DMF73X состоит из двух модулей - ведущего и ведомого, объединенных электрическим кабелем. Каждый модуль состоит из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Присоединение к измеряемому процессу каждого модуля
обеспечивается резьбовым штуцером или присоединением типа «Clamp». По заказу преобразователи могут быть изготовлены с LCD-дисплеем. Ведущий и ведомый модули имеют одинаковые диапазоны измерений. Измерительный выходной сигнал поступает от ведущего модуля и является разностью измеренных значений ведущего и ведомого модуля.
Общий вид преобразователей и место нанесения заводского номера приведены на рисунках 1-4.

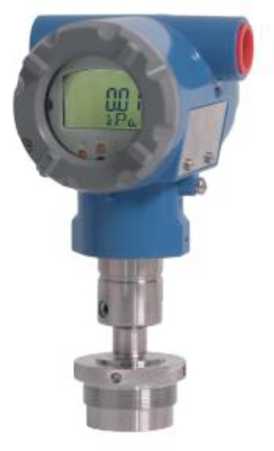

Рисунок 2 - Общий вид преобразователей модификации DMF73G

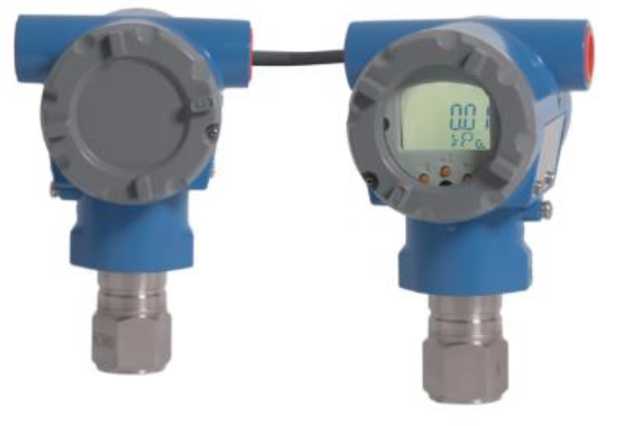

Рисунок 3 - Общий вид преобразователей модификации DMF73P
пп uu Z Pl

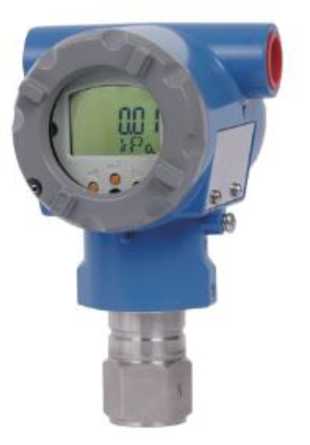

Рисунок 1 - Общий вид преобразователей модификации DMF73X

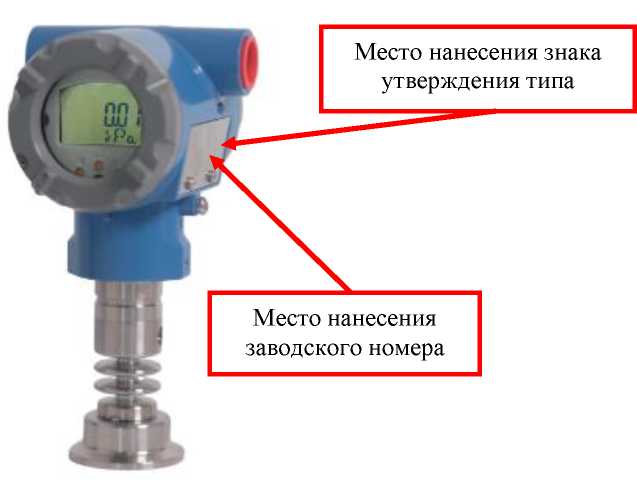

Рисунок 4 - Общий вид преобразователей модификации DMF73H, место нанесения заводского номера и знака утверждения типа

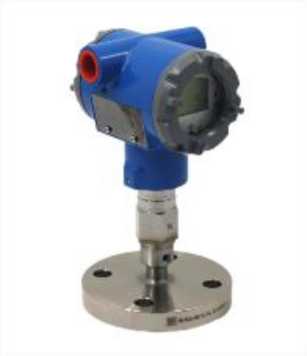

Рисунок 5 -Общий вид преобразователя модификации DMF73G с фланцевым присоединением

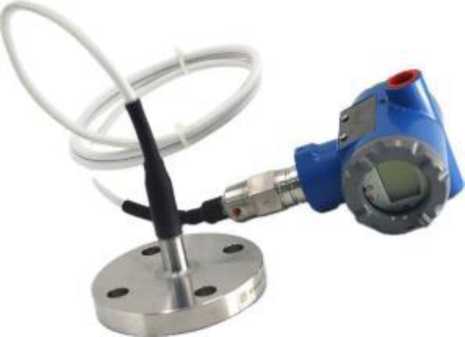

Рисунок 6 -Общий вид преобразователя модификации DMF73G с капиллярной линией и фланцевым присоединением
Заводской номер преобразователей в виде комбинации арабских цифр и латинских букв наносится методом гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
DMF73 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. на партию |
|
Паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики . преобразователей
|
Наименование характеристики |
Значение | |||||
|
Код измерительной ячейки | ||||||
|
A |
B |
C |
D |
E |
H | |
|
Максимальный диапазон измерений (ДИмакс), МПа 1) 2) - DMF73G |
от -0,1 до 0,2 |
от -0,1 до 1 |
от -0,1 до 10 |
от -0,1 до 40 |
от -0,1 до 70 | |
|
- DMF73P |
от -0,1 до 0,2 |
от -0,1 до 1 |
- |
- |
- |
- |
|
- DMF73H |
от -0,1 до 0,2 |
от -0,1 до 1 |
- |
- |
- |
- |
|
- DMF73X |
- |
от -0,1 до 1 |
от -0,1 до 10 |
от -0,1 до 40 |
- |
от -0,1 до 0,42 |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений (ДИнастр), погрешности, Yосн, %: 3) - DMF73G г^10 |
± 0,065 |
± 0,065 |
± 0,065 |
± 0,065 |
± 0,065 | |
|
r> 10 |
± (0,005+0,006 • г) |
± (0,005+0,006 • r) |
± (0,005+0,006 • r) |
± (0,005+0,006 • r) |
± (0,005+0,006 • r) |
- |
|
- DMF73P г^10 |
± 0,1 |
± 0,1 | ||||
|
r> 10 |
± (0,05+0,005 • r) |
± (0,05+0,005 • r) |
- |
- |
- |
- |
|
- DMF73H г^10 |
± 0,1 |
± 0,1 | ||||
|
r> 10 |
± (0,05+0,005 • r) |
± (0,05+0,005 • r) |
- |
- |
- |
- |
|
- DMF73X г^10 r> 10 |
- |
±7(0,005 + 0 |
±0,1 006 г)2 + (0,005- |
1- 0,006 г)2 |
- |
См. B, C, D |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, %/28 °С: - DMF73G |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
± (0,2+0,2 • г) |
± (0,2+0,2 • г) | |
|
- DMF73P |
± (0,2+0,2 • г) |
± (0,2+0,2 • г) |
- |
- |
- |
- |
|
- DMF73H |
± (0,2+0,2 • г) |
± (0,2+0,2 • г) |
- |
- |
- |
- |
|
- DMF73X |
- |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
- |
± (0,15+0,15 • г) |
Примечания:
-
1) В меню преобразователей предусмотрен выбор других единицах измерения давления, допущенных к применению в РФ;
-
2) Конкретное значение указано в паспорте на преобразователь и на технической табличке, прикрепленной к корпусу преобразователя;
3) Коэффициент перенастройки г=ДИмакс/ДИнастр..
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 (HART) |
|
Напряжения питания постоянного тока, В |
24 |
|
Масса преобразователя (модуля преобразователя давления модификации DMF73X), кг, не более: |
3,0 |
|
Габаритные размеры преобразователей давления (модуля преобразователя давления модификации DMF73X), мм (длина х высота х ширина), не более: |
204х105х135 |
|
Нормальные условия измерений:
|
от +21 до +25 от 84,0 до 106,7 от 30 до 80 |
|
Рабочие условия измерений:
|
от -40 до +80 1) от 84,0 до 106,7 80 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb; Ex tb IIIC T80°C...T130°C Db |
|
Примечание: 1) При значении температуры ниже минус 30 °С возможно нарушение в работе дисплея. После повышения температуры до значения минус 30°С и более работоспобность дисплея восстанавливается. | |
