Наименование

Обозначение

Количество

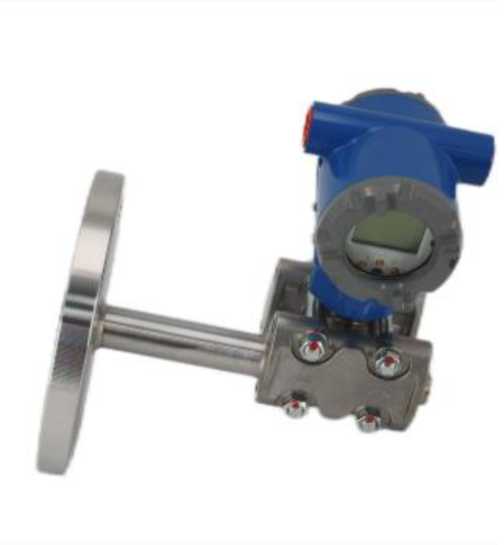

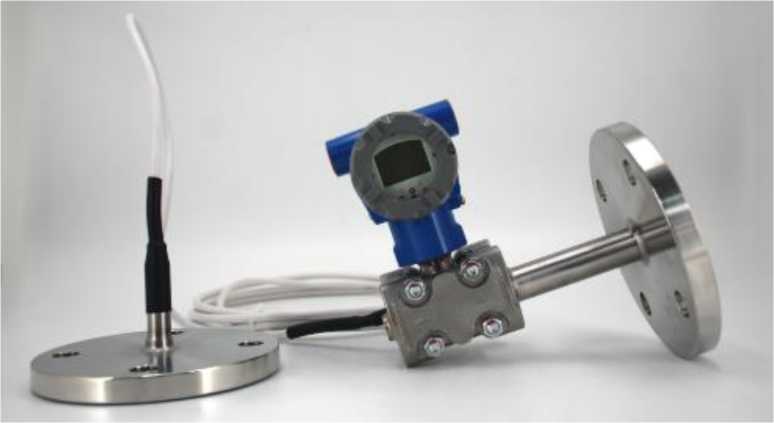

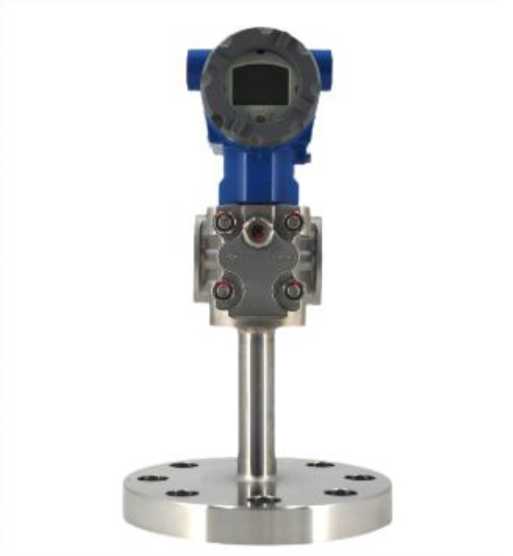

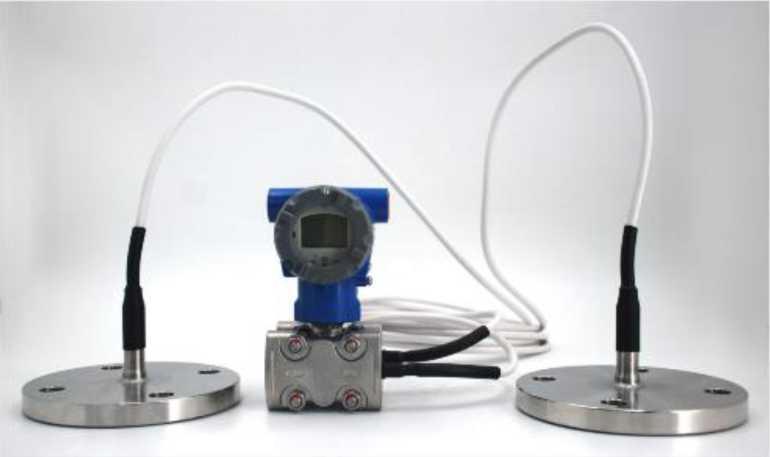

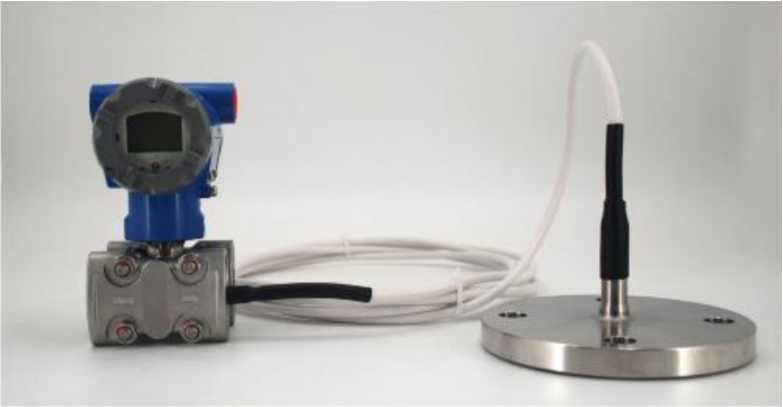

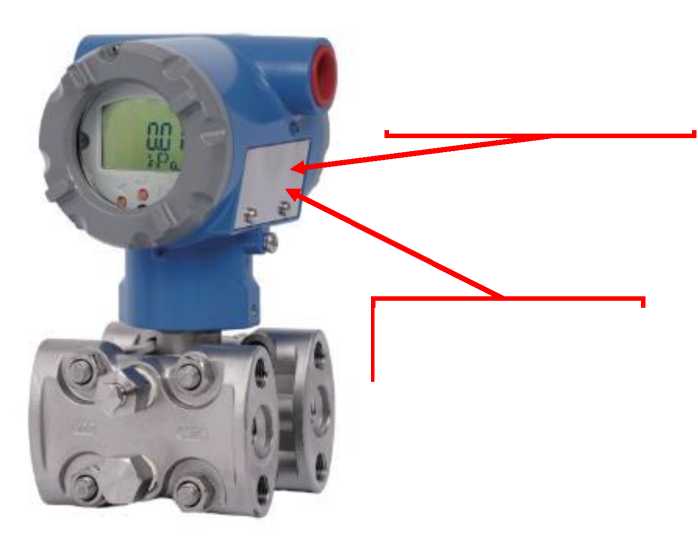

Преобразователь разности давлений

DMF71

1 шт.

Руководство по эксплуатации

-

1 экз. на партию

Паспорт

-

1 экз.

Наименование характеристики

Значение

Код измерительной ячейки

S

L

M

H

V

Максимальный диапазон измерений (ДИмакс), кПа ^{1) 2)}

- DMF71D

-

от -36 до +36

от -100 до +100

от -420 до +420

от -4000 до +4000

- DMF71S

от -5 до +5

-

-

-

-

- DMF71H

-

от -36 до +36

от -100 до +100

от -420 до +420

-

Пределы допускаемой основной приведенной к настроенному диапазону измерений (ДИнастр), погрешности, Yосн, %: ³⁾

- DMF71D

г^10

-

± 0,065

± 0,065

± 0,065

± 0,065

r>10

-

± (0,005+0,006

r)

± (0,005+0,006

• r)

± (0,005+0,006

• r)

± (0,005+0,006

• r)

- DMF71S

r<5

± 0,2

-

-

-

-

r>5

± (0,05+0,03 • г)

-

-

-

-

- DMF71H

r^10

-

± 0,065

± 0,065

± 0,065

-

r>10

-

± (0,005+0,006

r)

± (0,005+0,006

• r)

± (0,005+0,006

• r)

-

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, %/28 °C:

- DMF71D

_-

± (0,07+0,02 •

r)

± (0,07+0,02 •

r)

± (0,07+0,02 •

r)

± (0,07+0,02 •

г)

- DMF71S

± (0,2+0,2 • г)

-

-

-

-

- DMF71H

-

± (0,07+0,02 •

r)

± (0,07+0,02 •

r)

± (0,07+0,015 •

r)

-

Наименование характеристики

Значение

Код измерительной ячейки

S

L

M

H

V

Максимальное рабочее (статическое) давление, МПа

• - DMF71D

• - DMF71S

• - DMF71H

0,4

16

32

16

32

16

32

16

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной, влиянием рабочего статического давления на каждый 6,9 МПа, %

• - DMF71D

• - DMF71S

• - DMF71H

-

± 0,15

± 0,15

± 0,15

± 0,15

± 0,15

± 0,15

± 0,15

Примечания:

• ¹⁾ В меню преобразователей предусмотрен выбор других единиц измерений давления, допущенных к применению в РФ;

• ²⁾ Конкретное значение указано в паспорте и на технической табличке, прикрепленной к корпусу преобразователя;

• ³⁾ Коэффициент перенастройки г=ДИмакс/ДИнастр..

Наименование характеристики

Значение

Выходной сигнал постоянного тока, мА

от 4 до 20 (HART)

Напряжения питания постоянного тока, В

24

Масса преобразователя, кг, не более:

3,1

Габаритные размеры преобразователей, мм (длина ^х высота ^х ширина), не более:

169^х119^х154

Нормальные условия измерений:

• - температура окружающего воздуха, °С:

• - атмосферное давление, кПа:

• - относительная влажность окружающего воздуха, %:

от +21 до +25 от 84,0 до 106,7

от 30 до 80

Рабочие условия измерений:

• - температура окружающей среды, °С:

• - атмосферное давление, кПа:

• - относительная влажность окружающего воздуха, %, не более:

от -40 до +80 ¹⁾ от 84,0 до 106,7

80

Маркировка взрывозащиты

1Ex db IIC T6...T4 Gb;

Ex tb IIIC T80C...T130C Db

Примечание:

¹⁾ При значении температуры ниже минус 30 °С возможно нарушение в работе дисплея. После повышения температуры до значения минус 30°С и более работоспобность дисплея восстанавливается.
