Конструктивно системы состоят из следующих основных узлов:

• - взвешивающего модуля, состоящего из грузоприемного устройства (далее - ГПУ) с встроенным устройством обработки аналоговых/цифровых данных, цифрового канала связи. ГПУ представляет собой механическую конструкцию, опирающуюся на весоизмерительные датчики, имеющие регулируемые или нерегулируемые опоры;

• - блока управления и анализа информации (терминала), в качестве которого используется персональный компьютер (ПК) с установленным специализированным программным обеспечением.

Системы могут быть дополнительно оснащены:

• - модулем беспроводной связи взвешивающего модуля с терминалом;

• - дополнительным монитором со стойкой;

• - биометрическим сканером;

• - опорой страховочной «Стапель».

Принцип действия систем основан на преобразовании деформации упругих элементов весоизмерительных датчиков взвешивающего модуля, возникающей под действием силы тяжести, воздействующей на ГПУ, в электрический сигнал, параметры которого изменяются пропорционально массе пациента. Электрический сигнал от каждого весоизмерительного датчика поступает в устройство обработки аналоговых данных (УОАД).

УОАД выполняет аналого-цифровое преобразование выходного сигнала каждого весоизмерительного датчика, дальнейшую обработку данных и выдает результат измерения массы в цифровой форме через цифровой интерфейс по проводному или беспроводному каналу связи на терминал. По распределению нагрузки, воздействующей на каждый весоизмерительный датчик, обусловленной проекцией силы тяжести на плоскость грузоприемного устройства, в УОАД дополнительно осуществляется вычисление координаты проекции центра тяжести на плоскость ГПУ.

ПК выводит на дисплей информацию о результатах измерений, проводит дальнейшую обработку информации в соответствии с требованиями, предъявляемому к объекту измерений, формирует и архивирует отчеты.

К данному типу средств измерений относятся системы следующих исполнений:

• - МЕРА-СТм-150-1 - система с одним диапазоном измерений массы, грузоприемное устройство которого выполнено в виде цельной плоской площадки из закаленного стекла или алюминиевого сплава, и предназначена для измерений массы тела пациента преимущественно в положении стоя. Лицевая сторона взвешивающего модуля может быть оснащена специальной разметкой для требуемой установки стоп пациента.

• - МЕРА-СТм-150/300-1 - система, ГПУ которой выполнено в виде цельной плоской площадки, предназначена для измерений массы тела пациента преимущественно в положении стоя или в кресле-коляске.

• - МЕРА-СТм-150/300-2 - система с ГПУ в виде отдельных соединенных между собой балок, устанавливаемых под опоры медицинской кушетки (кровати) предназначена для измерений массы тела пациента в основном в положении лежа.

• - МЕРА-СТм-150/300-3 - система, ГПУ которой содержит сиденье, предназначена для измерений массы тела пациента в положении сидя.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом термотрансферной печати на маркировочную табличку.

Маркировочная табличка состоит из одной или нескольких ламинированных наклеек расположенных на корпусе взвешивающего модуля.

Маркировочная табличка содержит следующие основные данные:

• - торговый знак предприятия-изготовителя;

• - адрес предприятия-изготовителя;

• - полное наименование и исполнение;

• - заводской (серийный) номер;

• - месяц и год изготовления;

• - номер технических условий;

• - знак утверждения типа;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - действительная цена деления измерения массы;

• - поверочный интервал измерения массы;

• - номер версии ПО;

• - диапазон рабочих температур.

Общий вид систем представлен на рисунках 1 - 2.

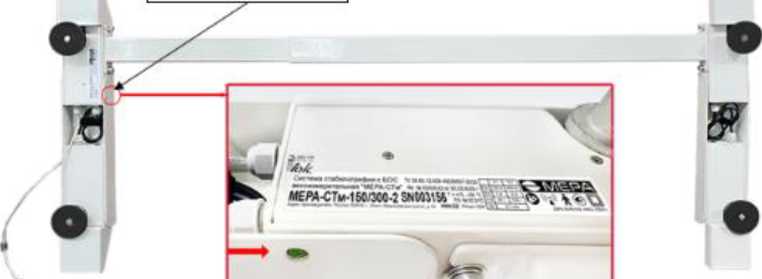

Пример маркировочной таблички со знаком утверждения типа и заводским номером представлен на рисунке 3.

МЕРА-СТм-150-1

МЕРА-СТм-150/300-1

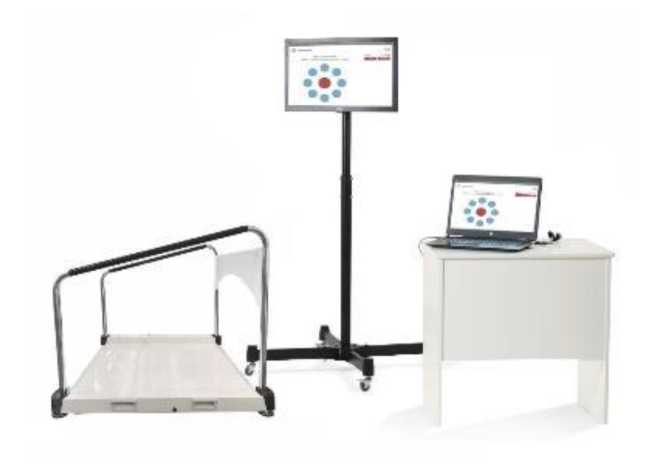

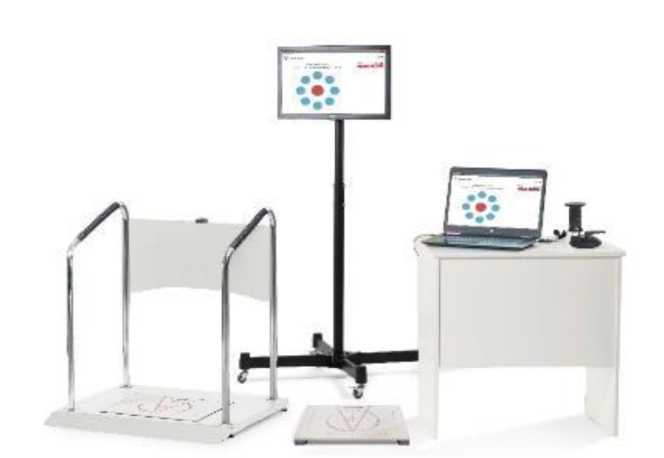

Рисунок 1 - Общий вид систем МЕРА-СТм-150-1 и МЕРА-СТм-150/300-1

МЕРА-СТм-150/300-3

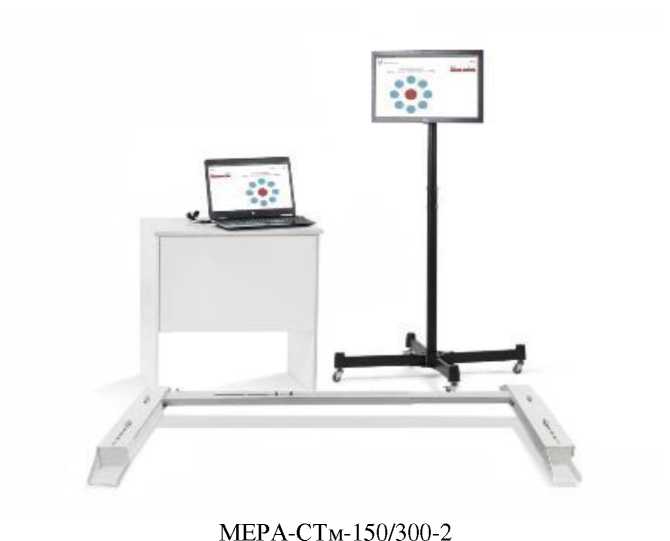

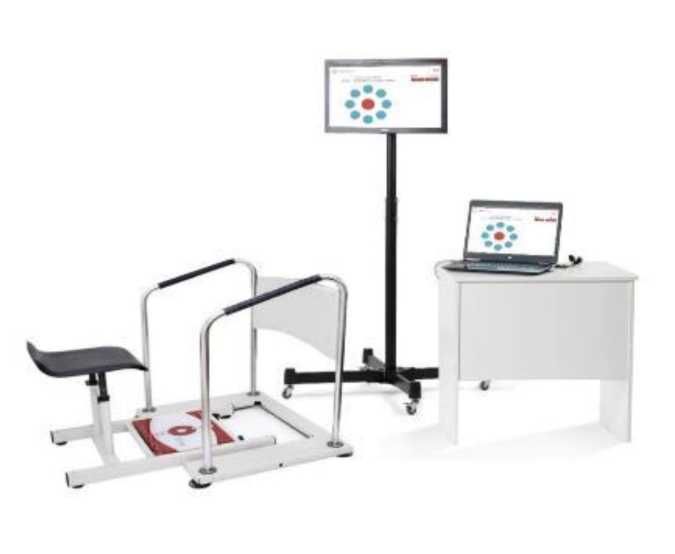

Рисунок 2 - Общий вид систем МЕРА-СТм-150/300-2 и МЕРА-СТм-150/300-3

Система с та 6м потрафим с БОС весоизмерительная "МЕРА С Тм* МЕРА-СТм-150-1       ТУ 26 60 12-029-48290937-2023

СМЛЛ'НС') М«-150«г йег ГвХХХХХ-ХХиХХХХХХХХг

V 11 VUv 10£ Мп = 1 «г      д,_т,       „а» 2024 г

T..1S -35-Cf ««d-SOr                       . —

Од = 01 мы STS 5В Pmax=18A

Мес го нанесения знака утверждения типа

Рисунок 3 - Пример маркировочной таблички со знаком утверждения типа и заводским (серийным) номером

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается путем нанесения мастичной пломбы с изображением знака поверки, которая наносится на болт крепления крышки блока электроники.

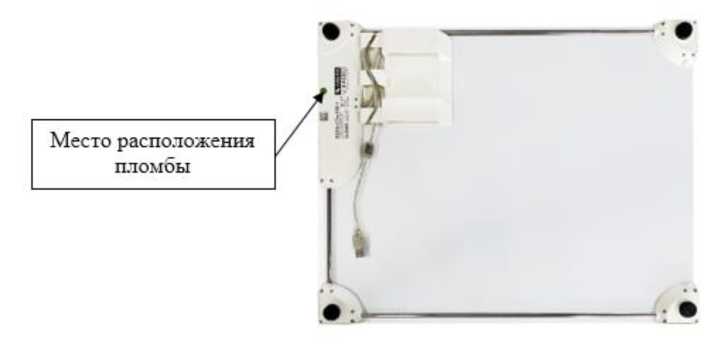

Схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы, содержащей изображение знака поверки, представлена на рисунках 4 - 6.

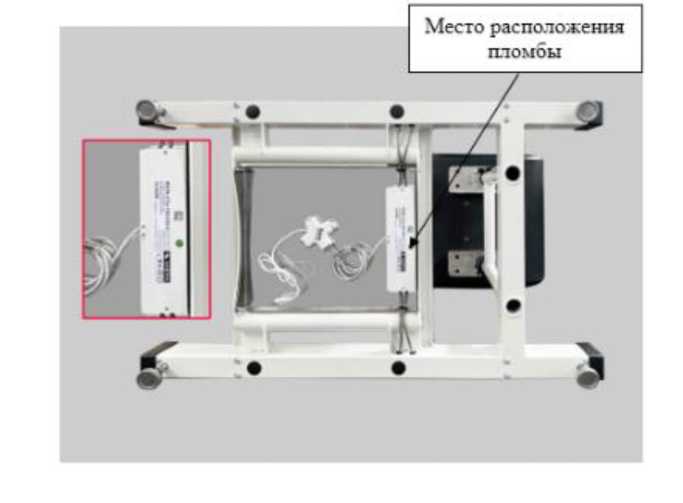

Рисунок 4 - Схема пломбировки от несанкционированного доступа исполнения МЕРА-СТм-150-1

МЕРА-СТм-150/300-1

Место расположения пломбы

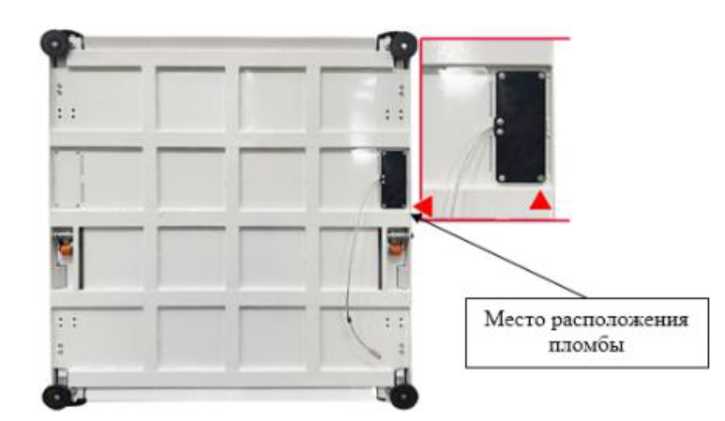

Рисунок 6 - Схема пломбировки от несанкционированного доступа исполнения МЕРА-СТм-150/300-3

Таблица 4 -

П Продолжение таблицы 5

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики
