Номер по Госреестру СИ: 96046-25
96046-25 Преобразователи термоэлектрические
(GB12BKN6000)
Назначение средства измерений:
Преобразователи термоэлектрические GB12BKN6000 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры упорного подшипника в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Правообладатель
Waukesha Bearings, Великобритания 53-55 The Broadway, Joel Street Northwood, HA6 1NZ UK
Тел. 01923 845100
Fax. 01923 845160
Изготовитель
Waukesha Bearings, Великобритания 53-55 The Broadway, Joel Street Northwood, HA6 1NZ UK
Тел. 01923 845100
Fax. 01923 845160
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Waukesha Bearings, Великобритания 53-55 The Broadway, Joel Street Northwood, HA6 1NZ UK
Тел. 01923 845100
Fax. 01923 845160
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи конструктивно выполнены в виде металлического измерительного наконечника цилиндрической формы (корпус) с присоединенным кабелем с удлинительными термоэлектрическими проводами из ПТФЭ (политетрафторэтилена) в оплетке из нержавеющей стали.
Внутри корпуса термопреобразователя размещен один чувствительный элемент -термопары с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).
К термопреобразователям данного типа относятся преобразователи термоэлектрические GB12BKN6000 с заводскими номерами 01MBD12CT102, 01MBD12CT103, 01MBD12CT104, 01MBD12CT105, 01MBD12CT112, 01MBD12CT113, 01MBD12CT114, 01MBD12CT115.

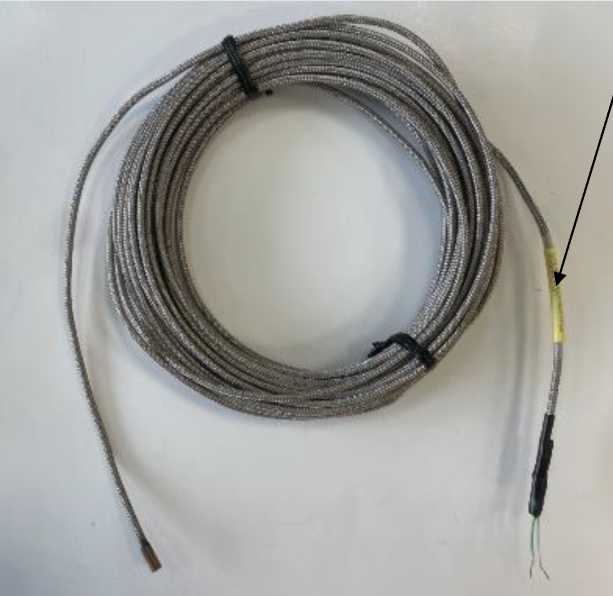

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера
Пломбирование ТП не предусмотрено. Заводской номер ТП в виде обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на этикетку, прикрепленную к ТП, типографским способом и на металлический шильдик ТП методом гравировки.
Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
GB12BKN6000 |
8 шт. |
|
Паспорт (на русском языке) |
- |
8 экз. |
Метрологические и основные технические характеристики ТП приведены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТП |
К |
|
Класс допуска ТП |
1 |
|
Диапазон измерений температуры, °С |
от 0 до +150 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ (в температурном эквиваленте), °С |
±1,5 |
Таблица 2
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Габаритные размеры корпуса ТП (длинахдиаметр), мм |
10x4 |
Продолжение таблицы 2_________________________________________________________
|
Наименование характеристики |
Значение |
|
Длина кабеля с удлинительными проводами, мм |
6000 |
|
Рабочие условия эксплуатации:
|
от 0 до +85 от 0 до +150 95 |
