Номер по Госреестру СИ: 95973-25
95973-25 Анализаторы моторных топлив
(MATRIX-F I)
Назначение средства измерений:
Анализаторы моторных топлив MATRIX-F II (далее - анализаторы) предназначены для непрерывных измерений октанового числа по исследовательскому методу и объемной доли бензола в бензинах автомобильных, а также цетанового числа в дизельных топливах в поточном и стационарном режимах.

Внешний вид.
Анализаторы моторных топлив
Рисунок № 1

Внешний вид.
Анализаторы моторных топлив
Рисунок № 2

Внешний вид.
Анализаторы моторных топлив
Рисунок № 3

Внешний вид.
Анализаторы моторных топлив
Рисунок № 4

Внешний вид.
Анализаторы моторных топлив
Рисунок № 5

Внешний вид.
Анализаторы моторных топлив
Рисунок № 6
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО) «firmware» и управляются от ПК, поставляемого в комплекте с анализатором, на котором установлено автономное ПО «OPUS».
Встроенное ПО «firmware» предназначено для реализации аппаратных функций анализатора, сбора первичных данных и передачи их в автономное ПО «OPUS». Встроенное ПО является полностью метрологически значимым.
Автономное ПО «OPUS» предназначено для управления работой анализаторов и процессом измерений, для формирования инфракрасных спектров поглощения, построения и валидации градуировочных моделей, обработки полученных спектров при измерении и градуировке.
Идентификация автономного ПО «OPUS» осуществляется по запросу пользователя через меню анализатора путем вывода на экран версии ПО.
Защита автономного ПО «OPUS» анализатора осуществляется программным методом путём разграничения уровней допуска с помощью пароля. Доступ к встроенному ПО «firmware» у пользователя отсутствует.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита автономного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализатора
|
Идентификационные данные ПО |
Значение | |
|
Идентификационное наименование |
firmware |
OPUS |
|
Номер версии (идентификационный номер) ПО |
1.400 005 |
8.X* |
|
Контрольная сумма |
- |
- |
|
* Номер версии записывается в виде 8.X, где «8» является метрологически значимым, а «X» (число от 0 до 99) описывает модификации, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспортов анализаторов методом компьютерной графики и на корпус анализатора рядом с шильдиком в виде наклейки, как показано на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы моторных топлив MATRIX-F II. Руководство по эксплуатации», глава 5 «Начало работы», приложение C «Процедура проведения градуировки и измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы-изготовителя.
ПравообладательBruker Optics GmbH & Co. KG, Германия
Адрес: Rudolf-Plank-StraBe 27 D-76275 Ettlingen, Germany
Web-сайт: www.bruker.com
Изготовитель
Bruker Optics GmbH & Co. KG, ГерманияАдрес: Rudolf-Plank-StraBe 27 D-76275 Ettlingen, Germany
Web-сайт: www.bruker.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Bruker Optics GmbH & Co. KG, ГерманияАдрес: Rudolf-Plank-StraBe 27 D-76275 Ettlingen, Germany
Web-сайт: www.bruker.com
К данному типу средств измерений относятся анализаторы с заводскими номерами 120186 и 120194.
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения в ближней области (БИК), прошедшего через исследуемый образец.
Анализаторы представляют собой автоматические стационарные приборы непрерывного действия. В состав анализаторов входят: Фурье-БИК спектрометр с детектором, источник света (галогеновая лампа), оптоволоконный датчик, устанавливающийся в измерительную ячейку, ПК. Поток инфракрасного излучения от источника света подается по оптическому кабелю к оптоволоконному датчику. Излучение, прошедшее через пробу, частично поглощается и по оптическому кабелю подается к детектору. На основе полученного спектра анализатор определяет значения измеряемых показателей. Перечень показателей зависит от градуировки конкретного анализатора: октановое число исследовательским методом и объёмная доля бензола для анализатора зав. № 120186; цетановое число для анализатора зав. № 120194.
На лицевой панели анализаторов располагаются 6 портов для оптоволоконных датчиков и индикаторы. На задней панели находятся: кнопка для включения питания, разъём для подключения блока питания, 2 разъема USB общего назначения, разъем локальной сети RJ45. Заполнение ячеек анализаторов при измерении в потоке происходит автоматически через систему пробоподготовки, обеспечивающую требуемый расход пробы через измерительную ячейку. При проведении измерений в режиме отключённого потока оптоволоконный датчик погружается в емкость с пробой.
Анализатор зав. № 120194 устанавливается в шкаф приборный с системой наддува СПЕ, соответствующий требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011.
Место нанесения заводской пломбы на корпус анализаторов в виде наклейки обозначено на рисунке 3.
Общий вид анализаторов приведен на рисунках 1-4.
Заводской номер имеет цифровой формат и нанесён типографским способом на таблички, расположенные на боковой панели корпуса анализаторов (шильдик), как показано на рисунках 5 и 6.
Нанесение знака поверки на корпус анализаторов не предусмотрено.
ПК
Датчик анализатора
Корпус анализатора

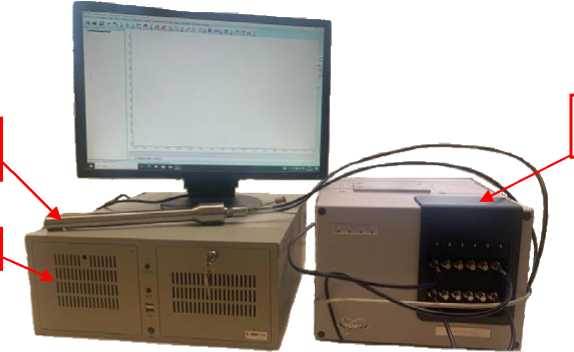

Рисунок 1 - Общий вид анализаторов с ПК

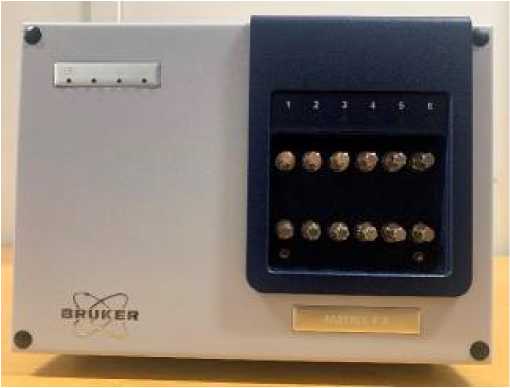

Рисунок 2 - Общий вид корпуса анализаторов, вид спереди
Место размещения шильдика на корпусе анализатора
Место нанесения заводской пломбы в виде наклейки
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид корпуса анализаторов, вид сбоку

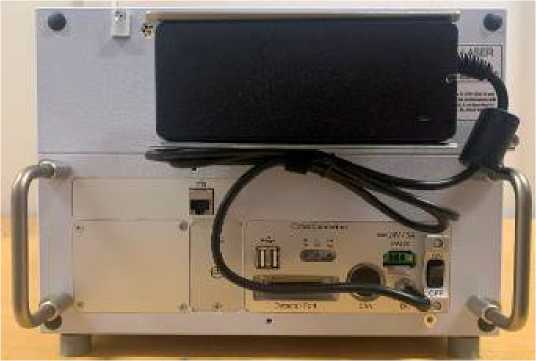

Рисунок 4 - Общий вид корпуса анализаторов, вид сзади
Broker Dpbcs GmbH S Go. KG
ГЕРМАНИЯ, Rudolf-Plartk'Skalle 27 D-76 27 5 Ettlingen
AhanHjjTop моторики топлив MATRIX-F II
ДСЕАЭС N KU Д4ЭЕ,РАОг.0.в1374/25 +16 S Ta S+25*C
Зл питание: -г30 0.Г6ОГи. 210 Вт Дата выпуска: tm«S Зав, hh: 120166
Заводской номер
Рисунок 5 - Шильдик анализатора зав. № 120186

Broker Optics GmbH & Co.KG
ГЕPM АНИЯ, Rudoff-P I sn k-Strsfl.e 27 D-76775 Eitl ingen Анализатор моторных топлив
MATRIX-F II
ДС ЕАЭС N RUfl-DE.PA02.a.6'l3?4tt5
Ш >1BSTa£+J>fi*C
Зл_ питаний; -230 ВГ МГц, 21С Вт
______Дата выпуска. ОД/ДО-гВ Зав, Ч»: 120194
Заводской номер
Рисунок 6 - Шильдик анализатора зав. № 120194
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор моторных топлив |
MATRIX-F II |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Шкаф приборный с системой наддува (для анализатора зав. № 120194) |
СПЕ |
1 шт. |
|
Оптоволоконный датчик |
- |
(для анализатора зав. № 120186)
(для анализатора зав. № 120194) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение | |
|
Зав. № 120186 |
Зав. № 120194 | |
|
Диапазон измерений октанового числа по исследовательскому методу |
от 90 до 102 |
- |
|
Диапазон измерений объёмной доли бензола, % |
от 0,1 до 1,0 |
- |
|
Диапазон измерений цетанового числа |
- |
от 40 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений октанового числа по исследовательскому методу |
±1,5 |
- |
|
Пределы допускаемой относительной погрешности анализатора при измерении объёмной доли бензола, % |
±10 |
- |
|
Пределы допускаемой абсолютной погрешности измерений цетанового числа |
- |
±2,0 |
|
Пределы допускаемого изменения показаний анализатора в течение 8 ч, в долях от абсолютной погрешности |
±0,2 | |
Таблица 3 -Технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Расход анализируемой среды через измерительную ячейку, дм3/мин, не более |
0,25 |
|
Параметры электрического питания: - напряжение переменного тока от сети переменного тока частотой 50/60 Гц, В |
230±23 |
|
Потребляемая электрическая мощность, Вт, не более |
210 |
|
Г абаритные размеры, мм, не более |
|
Наименование характеристики |
Значение |
|
Корпус анализатора - высота |
240 |
|
- ширина |
310 |
|
- глубина |
390 |
|
Масса, кг, не более | |
|
- корпус анализатора |
18 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Маркировка взрывозащиты (для анализатора зав. № 120194) 1) |
2Ex ic pzc IIC T4 Gc X |
|
1) В соответствии с требованиями Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011. Обеспечивается установкой анализатора в шкаф приборный с системой наддува СПЕ | |
Таблица 4 - Показатели надёжности анализаторов
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
30 000 |
