Номер по Госреестру СИ: 95333-25
95333-25 Анализатор
(MATRIX-F II)
Назначение средства измерений:
Анализатор MATRIX-F II (далее - анализатор) предназначен для непрерывных измерений октанового числа по исследовательскому методу и объемной доли бензола в нефтепродуктах в поточном и стационарном режимах.
Внешний вид.
Анализатор
Рисунок № 1
Внешний вид.
Анализатор
Рисунок № 2
Внешний вид.
Анализатор
Рисунок № 3
Внешний вид.
Анализатор
Рисунок № 4
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства -
Номер записи - 197104
ID в реестре СИ - 1425311
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Bruker Optics GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализатор (MATRIX-F II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Bruker Optics GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95333-25 |
Анализатор, MATRIX-F II Bruker Optics GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95973-25 |
Анализаторы моторных топлив, MATRIX-F I Bruker Optics GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
97319-25 |
Спектрометр ближнего инфракрасного света, MATRIX-F II Bruker Optics GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализатор (MATRIX-F II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализатор (MATRIX-F II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащён встроенным программным обеспечением (далее - ПО) «firmware» и управляется от ПК, поставляемого в комплекте с анализатором, на котором установлено автономное ПО «OPUS».
Встроенное ПО «firmware» предназначено для реализации аппаратных функций анализатора, сбора первичных данных и передачи их в автономное ПО «OPUS». Встроенное ПО является полностью метрологически значимым.
Автономное ПО «OPUS» предназначено для управления работой анализатора и процессом измерений, для формирования инфракрасных спектров поглощения, построения и валидации градуировочных моделей, обработки полученных спектров при измерении и градуировке.
Идентификация автономного ПО «OPUS» осуществляется по запросу пользователя через меню анализатора путем вывода на экран версии ПО.
Защита ПО анализатора осуществляется программным методом путём разграничения уровней допуска с помощью пароля.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО анализатора от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализатора
|
Идентификационные данные ПО |
Значение | |
|
Идентификационное наименование |
firmware |
OPUS |
|
Номер версии (идентификационный номер) ПО |
1.400 005 |
8.X* |
|
Контрольная сумма |
- |
- |
|
* Номер версии записывается в виде 8.X, где «8» является метрологически значимым, а «X» (число от 0 до 99) описывает модификации, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора рядом с шильдиком в виде наклейки, как показано на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализатор MATRIX-F II. Руководство по эксплуатации», глава 5 «Проведение измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы-изготовителя.
ПравообладательBruker Optics GmbH & Co. KG, Германия
Адрес: Rudolf-Plank-StraBe 27D-76275 Ettlingen, Germany
Web-сайт: www.bruker.com
Изготовитель
Bruker Optics GmbH & Co. KG, ГерманияАдрес: Rudolf-Plank-StraBe 27D-76275 Ettlingen, Germany
Web-сайт: www.bruker.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Bruker Optics GmbH & Co. KG, ГерманияАдрес: Rudolf-Plank-StraBe 27D-76275 Ettlingen, Germany
Web-сайт: www.bruker.com
К данному типу средств измерений относится анализатор с заводским номером 120152.
Принцип действия анализатора основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец.
Анализатор представляет собой автоматический стационарный прибор непрерывного действия. В состав анализатора входят: Фурье-БИК спектрометр с детектором, источник света (галогеновая лампа), оптоволоконный датчик, устанавливающийся в измерительную ячейку, ПК. Поток инфракрасного излучения от источника света подается по оптическому кабелю к измерительной ячейке. Излучение, прошедшее через пробу, частично поглощается и по оптическому кабелю подается к детектору. На основе полученного спектра анализатор определяет значения измеряемых показателей: октанового числа исследовательским методом и объёмной доли бензола.
На лицевой панели анализатора располагаются 12 коннекторов для измерительной ячейки и индикаторы. На задней панели находятся: кнопка для включения питания, разъём для подключения блока питания, 2 разъема USB общего назначения, разъем локальной сети RJ45. Заполнение ячейки анализатора при измерении в потоке происходит автоматически через систему пробоподготовки, обеспечивающую требуемый расход пробы через измерительную ячейку. При проведении измерений в режиме отключённого потока оптоволоконный датчик погружается в стакан с пробой.
Анализатор устанавливается в взрывозащищённый монтажный продуваемый шкаф ШПВ-100, соответствующий требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011.
Место нанесения заводской пломбы на корпус анализатора в виде наклейки обозначено на рисунке 2.
Общий вид анализатора приведен на рисунках 1-4.
Заводской номер имеет цифровой формат и нанесен типографским способом на таблички, расположенные на боковой и задней панели корпуса анализатора (шильдики), как показано на рисунке 5.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Место размещения шильдика на корпусе анализатора
Место нанесения знака утверждения типа
Места размещения шильдиков на корпусе анализатора

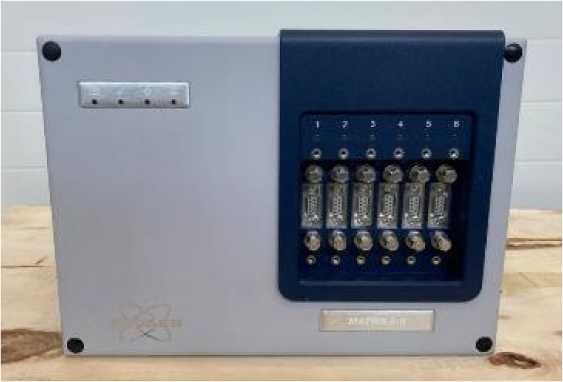

Рисунок 1 - Общий вид корпуса анализатора, вид спереди
Место нанесения заводской пломбы в виде наклейки

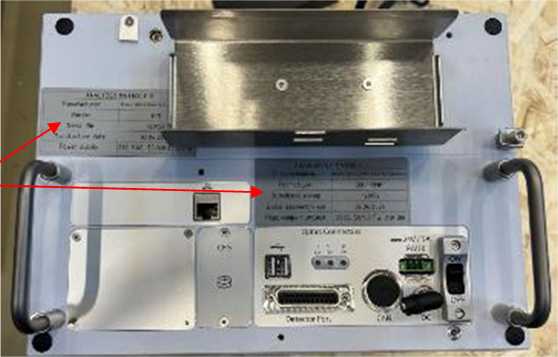

Рисунок 2 - Общий вид корпуса анализатора, вид сбоку
Рисунок 3 - Общий вид корпуса анализатора, вид сзади

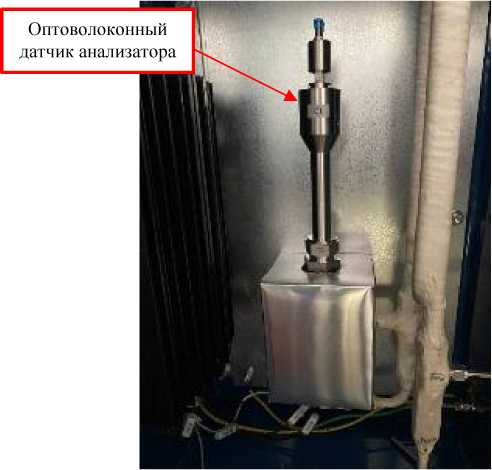

Рисунок 4 - Общий вид измерительной ячейки анализатора
Производитель Поставщик Заводской номер
АНАЛИЗАТОР MATRTX-F II
Место нанесения заводского номера

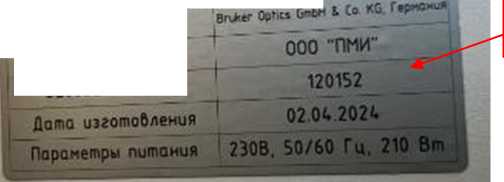

Рисунок 5 - Шильдик с заводским номером анализатора
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
MATRIX-F II |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Взрывозащищённый монтажный продуваемый шкаф |
ШПВ-100 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект расходных материалов в соответствии со спецификацией изготовителя |
- |
1 набор |
|
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики анализатора
|
Наименование характеристики |
Значение |
|
Диапазон измерений октанового числа по исследовательскому методу |
от 90 до 102 |
|
Диапазон измерений объёмной доли бензола, % |
от 0,1 до 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений октанового числа по исследовательскому методу |
±1,5 |
|
Пределы допускаемой относительной погрешности анализатора при измерении объёмной доли бензола, % |
±10 |
|
Пределы допускаемого изменения выходного сигнала в течение 8 часов, в долях от относительной погрешности |
±0,2 |
Таблица 3 - Технические характеристики анализатора
|
Наименование характеристики |
Значение |
|
Расход анализируемой среды через измерительную ячейку, дм3/мин, |
0,25 |
|
не более | |
|
Параметры электрического питания: | |
|
- напряжение переменного тока от сети переменного тока частотой |
230±23 |
|
50/60 Гц, В | |
|
Потребляемая электрическая мощность, Вт, не более |
210 |
|
Габаритные размеры, мм, не более | |
|
Корпус анализатора | |
|
- высота |
240 |
|
- ширина |
310 |
|
- глубина |
390 |
|
Оптоволоконный датчик анализатора | |
|
- диаметр |
40 |
|
- длина |
348 |
|
Масса, кг, не более | |
|
- корпус анализатора |
18 |
|
- датчик |
3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Маркировка взрывозащиты 1) 2) |
1Ex pxb db IIC T4 Gb X |
|
1) В соответствии с требованиями Технического регламента Таможенного союза | |
|
«О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011 | |
|
2) Обеспечивается установкой анализатора во взрывозащищённый монтажный | |
|
продуваемый шкаф ШПВ-100 | |
Таблица 4 - Показатели надёжности анализатора
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
30 000 |
