Номер по Госреестру СИ: 95985-25
95985-25 Киловольтметры цифровые
(КВЦ)
Назначение средства измерений:
Киловольтметры цифровые КВЦ (далее - киловольтметры) предназначены для измерений напряжения постоянного тока, измерений среднеквадратических значений напряжения переменного тока, композитного напряжения и суммарного коэффициента спектральных составляющих напряжения переменного тока промышленной частоты. Киловольтметры могут применяться как рабочие эталоны второго разряда согласно государственной поверочной схеме для средств измерений электрического напряжения постоянного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 3344 от 30.12.2022 г. и согласно государственной поверочной схеме для средств измерений электрического напряжения переменного тока промышленной частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 359 от 24.02.2025 г.
Внешний вид.
Киловольтметры цифровые

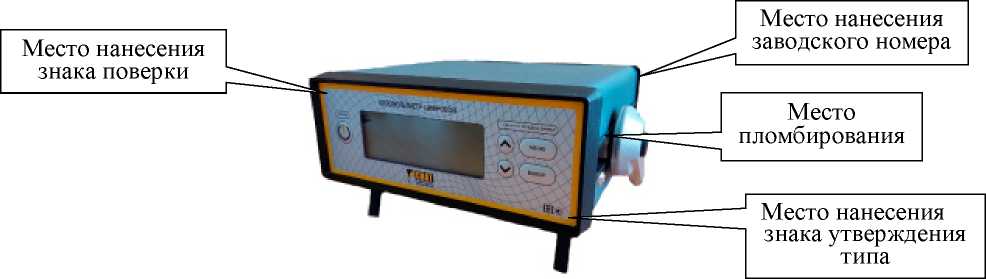

Рисунок № 1
Внешний вид.
Киловольтметры цифровые
Рисунок № 2
Внешний вид.
Киловольтметры цифровые

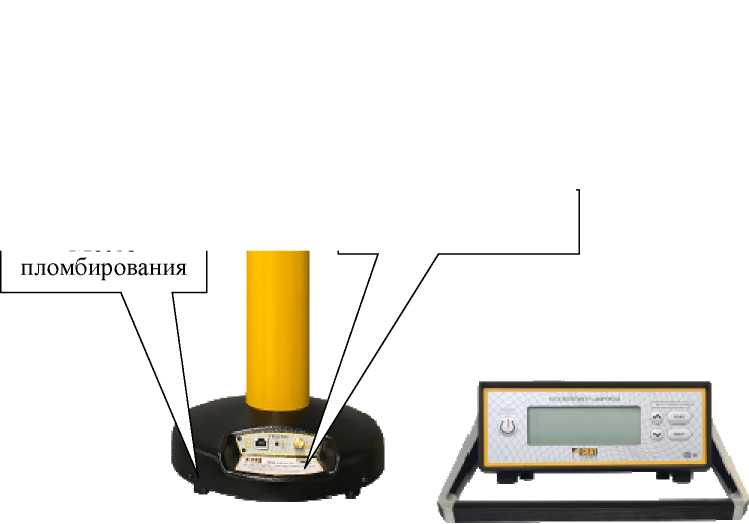

Рисунок № 3
Внешний вид.
Киловольтметры цифровые

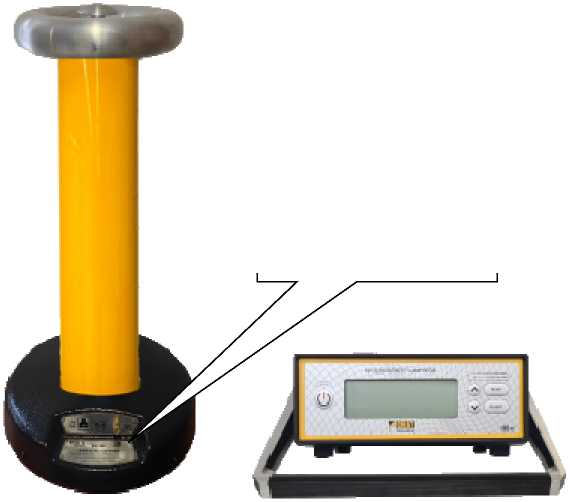

Рисунок № 4

Общие сведения
Дата публикации - 28.07.2025
Срок свидетельства - 25.07.2030
Номер записи - 951e0a73-b271-2b5f-d2f5-cabc2ed696ec
ID в реестре СИ - 1426446
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КВЦ-120С-0,25, КВЦ-120В-0,5, КВЦ-10С-0,25, КВЦ-10С-0,2, КВЦ-100В-0,5,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ»
Страна - РОССИЯ
Населенный пункт - 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2025.07.25 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Киловольтметры цифровые (КВЦ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95985-25 25.07.2030 |
Киловольтметры цифровые, КВЦ Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (РОССИЯ 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202) |
ОТ МП |
2 года |
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Киловольтметры цифровые (КВЦ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 9 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Киловольтметры цифровые (КВЦ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Киловольтметры имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное программное обеспечение (ПО) киловольтметров реализовано аппаратно и является метрологически значимым. Метрологические характеристики киловольтметров нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллера киловольтметра предприятием-изготовителем и недоступно для потребителя. Встроенное ПО может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KVC-series |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока индикации полиграфическим методом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Руководство по пользованию» руководства по эксплуатации СТСК. 411136.024В РЭ и СТСК. 411136.024С РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ IEC 61010-1-2014 . Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования;
СТСК.411136.024 ТУ Киловольтметры цифровые КВЦ. Технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 24 февраля 2025 г. № 359 «Государственная поверочная схема для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».
ПравообладательОбщество с ограниченной ответственностью «Завод промышленного оборудования
СКАТ» (ООО «ЗПО СКАТ»)
ИНН 3444130328
Юридический адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202
Телефон: +7 (8442) 26-99-94
Изготовитель
Общество с ограниченной ответственностью «Завод промышленного оборудованияСКАТ» (ООО «ЗПО СКАТ»)
ИНН 3444130328
Адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202 Телефон: +7 (8442) 26-99-94
E-mail: st@skat-v.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладнойметрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия киловольтметров основан на масштабном преобразовании высокого входного напряжения в низкое с помощью высоковольтного делителя напряжения, последующим измерением выходного напряжения при помощи АЦП и математической обработки данных микроконтроллером.
Киловольтметры выпускаются в 12-ти модификациях (исполнениях): КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-10С-0,25; КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25; КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-100С-0,25; КВЦ-120В-1,0; КВЦ-120В-0,5; КВЦ-120С-0,25, которые отличаются конструкцией высоковольтного делителя в составе высоковольтного измерителя напряжения, максимальными значениями измерения напряжения переменного и постоянного тока, пределами допускаемой относительной погрешности измерений.
Киловольтметр функционально состоит из двух блоков - высоковольтного измерителя напряжения (ВИН) и блока индикации (БИ). В модификациях: КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-10С-0,25 высоковольтный измеритель напряжения встроен в блок индикации.
В модификациях: КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25; КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-100С-0,25; КВЦ-120В-1,0; КВЦ-120В-0,5; КВЦ-120С-0,25 ВИН внешний и соединяется с БИ межблочным кабелем.
Высоковольтный измеритель напряжения предназначен для измерения высокого напряжения и передачи измеренных данных в БИ по интерфейсу RS485. ВИН включает в себя высоковольтный делитель напряжения с антикоронным экраном, плату измерения с микроконтроллером и интерфейсом RS485. На крышке основания ВИН расположены зажим заземляющий, разъем для подключения блока индикации и светодиод, сигнализирующий о наличии высокого напряжения.
Для модификаций КВЦ-70В-1,0, КВЦ-70В-0,5, КВЦ-100В-1,0, КВЦ-100В-0,5, КВЦ-120В-1,0, КВЦ-120В-0,5 используется маслонаполненный высоковольтный делитель резистивного типа, для модификаций КВЦ-70С-0,25, КВЦ-100С-0,25, 0,5, КВЦ-120С-0,25 используется частотно-компенсированный резистивно-емкостной делитель напряжения с воздушной изоляцией. Рабочее положение ВИН - вертикальное.
Блок индикации киловольтметра выполнен в настольном варианте, в металлическом корпусе с регулируемой ручкой, для переноски и установки блока на поверхности. БИ предназначен для математической обработки данных, поступающих с ВИН, отображения измеренных значений на дисплее и передачи их на ПК. Органы управления киловольтметра и средства индикации расположены на передней панели БИ. На задней панели блока индикации расположены: разъём для подключения сетевого питания с сетевым предохранителем, разъём для подключения высоковольтного блока, клемма заземления, разъем USB для подключения персонального компьютера. Рабочее положение БИ - горизонтальное.
На дисплее блока индикации предусмотрена возможность одновременного отображения нескольких параметров, таких как действующее, среднее, максимальное, минимальное значения напряжения, а также коэффициент искажений синусоидальности переменного напряжения. Одновременное отображение разных величин позволяет оценить вид, форму и искажения измеряемого напряжения.
Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметрах предусмотрена возможность установки различного времени усреднения измерения от 0,4 с до 5 с шагом в 0,2 с.
Киловольтметры позволяют производить до 32 записей осциллограмм измеряемого значения напряжения с длительностью записи 3 секунды каждая.
Киловольтметры дополнительно имеют функцию отображения измеренных данных, формы и спектральных состава измеряемого напряжения в режиме реального времени с помощью, подключенного к киловольтметру через интерфейс USB персонального компьютера.
Киловольтметры имеют заводские номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер, обозначение изделия и дата производства киловольтметра наносятся на шильд из металлизированной пластины методом лазерной печати, который клеится на заднюю панель корпуса блока индикации и на крышку основания ВИН.
Пломбирование БИ и ВИН киловольтметров осуществляется при помощи наклейки «НЕ ВСКРЫВАТЬ!», установленных: на БИ сбоку на корпусе - на крепежном винте, на крепежном винте сбоку на крышке основания ВИН.
Знак поверки киловольтметра наносится на лицевую панель БИ в виде оттиска клейма или наклейки с изображением знака поверки.
Общий вид киловольтметров цифровых КВЦ, места пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунках 1 - 3.
Рисунок 1 - Общий вид киловольтметров цифровых КВЦ модификаций КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-10С-0,25 с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Место
Место нанесения заводского номера
Рисунок 2 - Общий вид киловольтметров цифровых КВЦ модификаций КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-120В-1,0; КВЦ-120В-0,5 с указанием мест пломбировки от несанкционированного доступа,
мест нанесения заводского номер
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид киловольтметров цифровых КВЦ модификаций КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25
с указанием места нанесения знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Киловольтметры цифровые КВЦ модификации: | |||
|
КВЦ-10В-0,5 |
СТСК.411136.024.01 |
1 шт. |
- |
|
КВЦ-10В-0,25 |
СТСК.411136.024.02 |
1 шт. |
- |
|
КВЦ-10С-0,25 |
СТСК.411136.024.03 |
1 шт. |
- |
|
КВЦ-70В-1,0 |
СТСК.411136.024.04 |
1 шт. |
- |
|
КВЦ-70В-0,5 |
СТСК.411136.024.05 |
1 шт. |
- |
|
КВЦ-70С-0,25 |
СТСК.411136.024.06 |
1 шт. |
- |
|
КВЦ-100В-1,0 |
СТСК.411136.024.07 |
1 шт. |
- |
|
КВЦ-100В-0,5 |
СТСК.411136.024.08 |
1 шт. |
- |
|
КВЦ-100С-0,25 |
СТСК.411136.024.09 |
1 шт. |
- |
|
КВЦ-120В-1,0 |
СТСК.411136.024.10 |
1 шт. |
- |
|
КВЦ-120В-0,5 |
СТСК.411136.024.11 |
1 шт. |
- |
|
КВЦ-120С-0,25 |
СТСК.411136.024.12 |
1 шт. |
- |
|
в составе: - блока индикации для модификаций: | |||
|
КВЦ-10В-0,5 |
СТСК.411136.024.01 |
1 шт. |
- |
|
КВЦ-10В-0,25 |
СТСК.411136.024.02 |
1 шт. |
- |
|
КВЦ-10С-0,25 |
СТСК.411136.024.03 |
1 шт. |
- |
|
КВЦ-70В-1,0 |
СТСК.411136.024.04 |
1 шт. |
- |
|
КВЦ-70В-0,5 |
СТСК.411136.024.05 |
1 шт. |
- |
|
КВЦ-70С-0,25 |
СТСК.411136.024.06 |
1 шт. |
- |
|
КВЦ-100В-1,0 |
СТСК.411136.024.07 |
1 шт. |
- |
|
КВЦ-100В-0,5 |
СТСК.411136.024.08 |
1 шт. |
- |
|
КВЦ-100С-0,25 |
СТСК.411136.024.09 |
1 шт. |
- |
|
КВЦ-120В-1,0 |
СТСК.411136.024.10 |
1 шт. |
- |
|
КВЦ-120В-0,5 |
СТСК.411136.024.11 |
1 шт. |
- |
|
КВЦ-120С-0,25 |
СТСК.411136.024.12 |
1 шт. |
- |
|
- высоковольтного измерителя напряжения для модификаций: | |||
|
КВЦ-70В-1,0 |
СТСК.411136.024.24 |
1 шт. |
- |
|
КВЦ-70В-0,5 |
СТСК.411136.024.25 |
1 шт. |
- |
|
КВЦ-70С-0,25 |
СТСК.411136.024.26 |
1 шт. |
- |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
КВЦ-100В-1,0 |
СТСК.411136.024.27 |
1 шт. |
- |
|
КВЦ-100В-0,5 |
СТСК.411136.024.28 |
1 шт. |
- |
|
КВЦ-100С-0,25 |
СТСК.411136.024.29 |
1 шт. |
- |
|
КВЦ-120В-1,0 |
СТСК.411136.024.30 |
1 шт. |
- |
|
КВЦ-120В-0,5 |
СТСК.411136.024.31 |
1 шт. |
- |
|
КВЦ-120С-0,25 |
СТСК.411136.024.32 |
1 шт. |
- |
|
Кабель межблочный |
СТСК. 411136.024.51 |
1 шт. |
5 м |
|
Кабель высоковольтный для модификаций КВЦ-10В-0,5, КВЦ-10В-0,25, КВЦ-10С-0,25 |
СТСК. 411136.024.52 |
1 шт. |
1,5 м |
|
Провод заземления |
СТСК. 411136.024.54 |
1 шт. |
4 м |
|
Кабель сетевой |
- |
1 шт. |
- |
|
USB-накопитель с программным обеспечением |
— |
1 шт. |
- |
|
Сумка для хранения и транспортировки |
- |
1 шт. |
- |
|
Документация | |||
|
Паспорт |
СТСК.411136.024 ПС |
1 экз. |
- |
|
Руководство по эксплуатации для модификаций КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-120В-1,0; КВЦ-120В-0,5 |
СТСК. 411136.024В РЭ |
1 экз. | |
|
КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
СТСК. 411136.024С РЭ | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока частотой 50 Гц, кВ для модификаций: КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-10С-0,25 для модификаций: КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25 для модификаций: КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-100С-0,25 для модификаций: КВЦ-120В-1,0; КВЦ-120В-0,5; КВЦ-120С-0,25 |
от 0,1 до 10 от 1 до 70 от 1 до 100 от 1 до 120 |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, кВ для модификаций: КВЦ-10С-0,25 для модификаций: КВЦ-70С-0,25, КВЦ-100С-0,25, КВЦ-120С-0,25 |
от 0,1 до 10 от 1 до 10 |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока частотой от 390 до 410 Гц, кВ для модификаций: КВЦ-10С-0,25, для модификаций: КВЦ-70С-0,25, КВЦ-100С-0,25, КВЦ-120С-0,25 |
от 0,1 до 10 от 1 до 10 |
|
Диапазон измерений напряжения постоянного тока, кВ для модификаций: КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-10С-0,25 для модификаций: КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25 для модификаций: КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-100С-0,25 для модификаций: КВЦ-120В-1,0; КВЦ-120В-0,5; КВЦ-120С-0,25 |
от 0,1 до 10 от 1 до 70 от 1 до 100 от 1 до 120 |
|
Диапазон измерений частоты переменного тока, Гц для модификаций: КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
от 40 до 65 и/или от 390 до 410 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц для модификаций: КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 в диапазоне от 40 до 65 Гц |
±0,015 |
|
для модификаций: КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 в диапазоне от 390 до 410 Гц |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 50 Гц, % для модификаций: КВЦ-70В-1,0; КВЦ-100В-1,0; КВЦ-120В-1,0 |
±1,0 |
|
для модификаций: КВЦ-10В-0,5; КВЦ-70В-0,5; КВЦ-100В-0,5; КВЦ-120В-0,5 |
±0,5 |
|
для модификаций: КВЦ-10В-0,25, КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, % - для модификаций: КВЦ-10С-0,25 (в диапазоне от 0,1 до 10 кВ) |
±0,25 |
|
- для модификаций: КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 (в диапазоне от 1 до 10 кВ) |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 390 до 410 Гц, % - для модификаций: КВЦ-10С-0,25 (в диапазоне от 0,1 до 10 кВ) |
±0,25 |
|
- для модификаций: КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 (в диапазоне от 1 до 10 кВ) |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % для модификаций: КВЦ-70В-1,0; КВЦ-100В-1,0; КВЦ-120В-1,0 |
±1,0 |
|
для модификаций: КВЦ-10В-0,5; КВЦ-70В-0,5; КВЦ-100В-0,5; КВЦ-120В-0,5 |
±0,5 |
|
для модификаций: КВЦ-10В-0,25, КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
±0,25 |
|
Диапазон измерений суммарного коэффициента спектральных составляющих напряжения, Ku, % для модификаций: КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
от 0,5 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента спектральных составляющих напряжения при Ku(n) < 3 % для модификаций: КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
±0,15 |
|
Пределы допускаемой относительной погрешности измерений суммарного коэффициента спектральных составляющих напряжения при Ku(n) > 3 % для модификаций: КВЦ-10С-0,25; КВЦ-70С-0,25; КВЦ-100С-0,25; КВЦ-120С-0,25 |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение сети переменного тока, В |
220 |
|
- номинальная частота сети переменного тока, Гц |
50 |
|
Входное сопротивление по постоянному току, МОм для модификаций: КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-120В-1,0; КВЦ-120В-0,5; КВЦ-120С-0,25 |
500 ±10 % |
|
для модификации: КВЦ-100С-0,25 |
420±10 % |
|
для модификаций: КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25 |
300 ±10 % |
|
для модификаций: КВЦ-10В-0,5; КВЦ-10В-0,25; КВЦ-10С-0,25 |
50 ±10 % |
|
Максимальная потребляемая мощность от сети переменного тока В^А, не более |
15 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: Высоковольтный измеритель напряжения для модификаций: КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25; КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-100С-0,25, КВЦ-120В-1,0; КВЦ-120В-0,5; |
300x300x650 |
|
для модификаций: КВЦ-120С-0,25 |
300x300x800 |
|
Блок индикации для всех модификаций киловольтметра |
310x280x120 |
|
Масса, кг, не более Высоковольтный измеритель напряжения для модификаций: КВЦ-70В-1,0; КВЦ-70В-0,5; КВЦ-70С-0,25; КВЦ-100В-1,0; КВЦ-100В-0,5; КВЦ-100С-0,25, КВЦ-120В-1,0; КВЦ-120В-0,5 |
5,5 |
|
для модификаций: КВЦ-120С-0,25 |
6,4 |
|
Блок индикации для всех модификаций киловольтметра |
3,8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средняя наработка на отказ в нормальных условиях применения, ч, не менее |
5000 |
|
Средний срок службы, лет, не менее |
5 |
