Номер по Госреестру СИ: 95993-25
95993-25 Сигнализаторы загазованности
(ГТР-1)
Назначение средства измерений:
Сигнализаторы загазованности ГТР-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля (измерения) концентраций метана (СН4), пропана (С3Н8), оксида углерода (СО) в воздухе рабочей зоны, жилых, бытовых, административных и общественных помещений, и выдаче светового и/или звукового сигналов о превышении установленных пороговых значений.
Внешний вид.
Сигнализаторы загазованности
Рисунок № 1
Внешний вид.
Сигнализаторы загазованности
Рисунок № 2
Внешний вид.
Сигнализаторы загазованности
Рисунок № 3
Внешний вид.
Сигнализаторы загазованности
Рисунок № 4
Общие сведения
Дата публикации - 30.07.2025
Срок свидетельства - 29.07.2030
Номер записи - a1353ea6-faa1-14fe-231a-6123d017f8c1
ID в реестре СИ - 1426438
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Газтехрешения»
Страна - РОССИЯ
Населенный пункт - 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1524 от 2025.07.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Сигнализаторы загазованности (ГТР-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Газтехрешения»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95875-25 10.07.2030 |
Сигнализаторы загазованности, ГТР-1Р Общество с ограниченной ответственностью «Газтехрешения» (РОССИЯ 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1) |
ОТ МП |
1 год |
|
95993-25 29.07.2030 |
Сигнализаторы загазованности, ГТР-1 Общество с ограниченной ответственностью «Газтехрешения» (РОССИЯ 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Сигнализаторы загазованности (ГТР-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМЛ" (RA.RU.314452) | 7 | 7 | 0 | 7 | 0 | 0 | 0 | 0 |
Стоимость поверки Сигнализаторы загазованности (ГТР-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), необходимое для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.
Встроенное ПО сигнализаторов является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится типографским способом на идентификационную табличку, закрепленную на задней стороне сигнализатора, на титульный лист руководства по эксплуатации и технический паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа ГТР-1.001.РЭ «Руководство по эксплуатации. Сигнализатор загазованности ГТР-1».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-86900032-2024 «Сигнализаторы загазованности ГТР-1. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Газтехрешения» (ООО «Газтехрешения»)
ИНН 9725145786
Юридический адрес: 115054, г. Москва, вн. тер. г. Муниципальный округ Даниловский, ул. Дубининская, д. 55, к. 1
Тел./Факс: 8 (993) 279-99-56
E-mail: info@gaztehreshenia.ru
Web сайт: http://www.gaztehreshenia.ru
Изготовитель
Общество с ограниченной ответственностью «Газтехрешения» (ООО «Газтехрешения»)ИНН 9725145786
Юридический адрес: 115054, г. Москва, вн. тер. г. Муниципальный округ Даниловский, ул. Дубининская, д. 55, к. 1
Адрес места осуществления деятельности: 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1
Тел./Факс: 8 (993) 279-99-56
E-mail: info@gaztehreshenia.ru
Web сайт: http://www.gaztehreshenia.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Газтехрешения» (ООО «Газтехрешения»)ИНН 9725145786
Юридический адрес: 115054, г. Москва, вн. тер. г. Муниципальный округ Даниловский, ул. Дубининская, д. 55, к. 1
Тел./Факс: 8 (993) 279-99-56
E-mail: info@gaztehreshenia.ru
Web сайт: http://www.gaztehreshenia.ru
Сигнализаторы представляют собой стационарные автоматические средства измерений непрерывного действия, которые состоят из чувствительного элемента, органов обработки сигнала и сигнализации (БИС). Конструктивно сигнализаторы выполнены в виде единого блока в корпусе с электронной платой, блоком питания и чувствительными элементами.
Принцип действия сигнализаторов основан на преобразовании сигналов изменения сопротивления полупроводникового сенсора (для СН4 и С3Н8) или электрического сигнала электрохимического сенсора (для СО) при изменении концентрации контролируемого газа.
Сигнализаторы выпускаются в четырех модификациях, которые отличаются определяемыми компонентами и типом сенсора:
-
- ГТР-1-1 - полупроводниковый сенсор, определяемый компонент - метан (СН4);
-
- ГТР-1-2 - полупроводниковый сенсор, определяемый компонент - пропан (С3Н8);
-
- ГТР-1-3 - электрохимический сенсор, определяемый компонент - оксид углерода (СО);
-
- ГТР-1-4 - полупроводниковый и электрохимический сенсоры, определяемые компоненты - метан (СН4) и оксид углерода (СО).
Сигнализаторы обеспечивают непрерывное измерение концентрации определяемых компонентов в воздухе и выдачу светового и звукового сигналов.
Способ отбора пробы - диффузионный.
Внешний вид сигнализаторов, место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Серийные номера, состоящие из арабских цифр, наносятся на идентификационную табличку, закрепленную на задней стороне сигнализатора, типографским способом (рисунок 3).
Знак поверки наносится на боковую сторону сигнализатора в виде наклейки (рисунок 2).
Защита от несанкционированных вмешательств предусмотрена с помощью пломбы в виде наклейки на отверстие под шуруп.
Место размещения пломбы

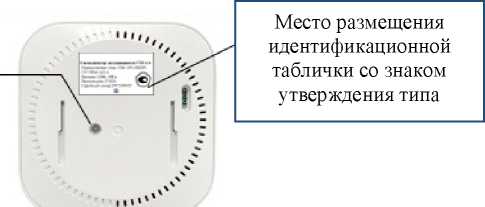

а) Вид сигнализатора загазованности ГТР-1 сзади
ГТР
о
ТЕСТ
б) Вид сигнализатора загазованности ГТР-1 спереди
Рисунок 1 - Общий вид сигнализаторов загазованности ГТР-1

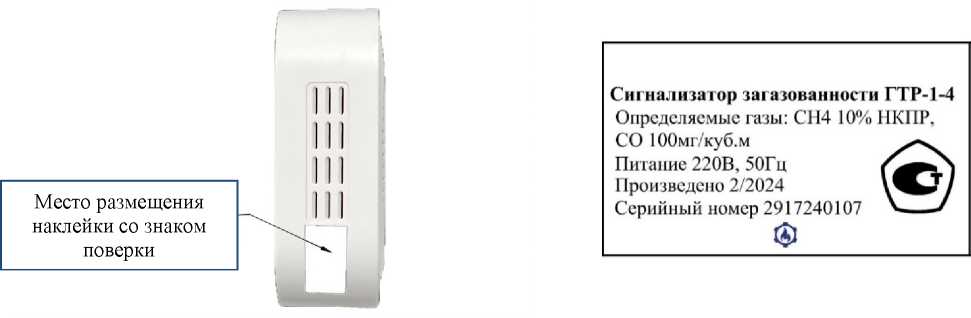

Рисунок 2 Вид сигнализаторов загазованности Рисунок 3 - Идентификационная табличка ГТР-1 сбоку
сигнализаторов представлены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метан (СНд) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
±5 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Время прогрева сигнализатора, с, не более |
180 |
|
Пропан (С3Н8) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
±5 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Время прогрева сигнализатора, с, не более |
180 |
|
Оксид углерода (СО) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, мг/м3 |
100 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации, соответствующей порогу срабатывания сигнализации, мг/м3 |
±25 |
|
Время срабатывания сигнализации, с, не более |
60 |
|
Время прогрева сигнализатора, с, не более |
180 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
85х85х34 |
|
Масса, кг, не более |
0,2 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Параметры электрического питания:
|
от 196 до 243 от 49 до 51 |
|
Условия эксплуатации:
|
от -10 до +50 95 от 86 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
