Сведения о средстве измерений: 95875-25 Сигнализаторы загазованности

Номер по Госреестру СИ: 95875-25
95875-25 Сигнализаторы загазованности
(ГТР-1Р)

Назначение средства измерений:
Сигнализаторы загазованности ГТР-1Р (далее - сигнализаторы) предназначены для непрерывного автоматического контроля концентрации метана (СН4), пропана (С3Н8), оксида углерода (СО) в воздухе рабочей зоны, жилых, бытовых, административных и общественных помещений, и выдачи светового и/или звукового сигналов о превышении установленных пороговых значений, подачи сигнала на закрытие электромагнитного клапана, а также для управления вторичными устройствами - исполнительными элементами систем.

Внешний вид. Сигнализаторы загазованности, http://oei-analitika.ru рисунок № 1

Внешний вид.
Сигнализаторы загазованности
Рисунок № 1

Внешний вид. Сигнализаторы загазованности, http://oei-analitika.ru рисунок № 2

Внешний вид.
Сигнализаторы загазованности
Рисунок № 2

Внешний вид.
Сигнализаторы загазованности
Рисунок № 3

Внешний вид.
Сигнализаторы загазованности
Рисунок № 4

Общие сведения

Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 92eecb7c-bc24-7d81-285f-2d40dd71ab4a
ID в реестре СИ - 1426262
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Газтехрешения»
Страна - РОССИЯ
Населенный пункт - 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1
Уведомление о начале осуществления предпринимательской деятельности -

P_7 Владельцы СИ по производителю

Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Сигнализаторы загазованности (ГТР-1Р)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Газтехрешения»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95875-25 10.07.2030	Сигнализаторы загазованности, ГТР-1Р Общество с ограниченной ответственностью «Газтехрешения» (РОССИЯ 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1)	ОТ МП	1 год
95993-25 29.07.2030	Сигнализаторы загазованности, ГТР-1 Общество с ограниченной ответственностью «Газтехрешения» (РОССИЯ 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1)	ОТ МП	1 год

MV_11 Торговые весы (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Сигнализаторы загазованности (ГТР-1Р)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Сигнализаторы загазованности (ГТР-1Р)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), необходимое для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.

Встроенное ПО сигнализаторов является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Знак утверждения типа

наносится типографским способом на идентификационную табличку, закрепленную на задней стороне сигнализатора, на титульный лист руководства по эксплуатации и технический паспорт.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ГТР-1Р.002.РЭ «Руководство по эксплуатации. Сигнализатор загазованности ГТР-1Р».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-002-86900032-2024 «Сигнализаторы загазованности ГТР-1Р. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Газтехрешения» (ООО «Газтехрешения») ИНН 9725145786

Юридический адрес: 115054, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Дубининская, д. 55, к. 1

Тел./Факс: 8 (993) 279-99-56

E-mail: info@gaztehreshenia.ru

Web сайт: http://www.gaztehreshenia.ru

Изготовитель

Общество с ограниченной ответственностью «Газтехрешения» (ООО «Газтехрешения») ИНН 9725145786
Юридический адрес: 115054, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Дубининская, д. 55, к. 1
Адрес места осуществления деятельности: 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1
E-mail: info@gaztehreshenia.ru
Web сайт: http://www.gaztehreshenia.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «Газтехрешения» (ООО «Газтехрешения») ИНН 9725145786
Юридический адрес: 115054, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Дубининская, д. 55, к. 1
Тел./Факс: 8 (993) 279-99-56
E-mail: info@gaztehreshenia.ru
Web сайт: http://www.gaztehreshenia.ru

Сигнализаторы представляют собой стационарные автоматические средства измерений непрерывного действия, которые состоят из чувствительного элемента, органов обработки сигнала и сигнализации (БИС). В БИС установлены контакты реле, срабатывающие при превышении порогового значения концентрации контролируемого газа. Конструктивно сигнализаторы выполнены в виде единого блока в корпусе с электронной платой, блоком питания, чувствительными элементами и реле.

Принцип действия сигнализаторов основан на преобразовании сигналов изменения сопротивления полупроводникового сенсора (для СН4 и С3Н8) или электрического сигнала электрохимического сенсора (для СО) при изменении концентрации контролируемого газа.

Сигнализаторы выпускаются в четырех модификациях, которые отличаются определяемыми компонентами и типом сенсора:

- ГТР-1Р-1 - полупроводниковый сенсор, определяемый компонент - метан (СН4);
- ГТР-1Р-2 - полупроводниковый сенсор, определяемый компонент - пропан (С3Н8);
- ГТР-1Р-3 - электрохимический сенсор, определяемый компонент - оксид углерода (СО);
- ГТР-1Р-4 - полупроводниковый и электрохимический сенсоры, определяемые компоненты - метан (СН4) и оксид углерода (СО).

Сигнализаторы обеспечивают непрерывное измерение концентрации определяемых компонентов в воздухе, выдачу светового и звукового сигналов, сигнала на закрытие электромагнитного клапана.

Способ отбора пробы - диффузионный.

Внешний вид сигнализаторов, место нанесения знака утверждения типа и схема пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.

Серийные номера, состоящие из арабских цифр, наносятся на идентификационную табличку, закрепленную на задней стороне сигнализатора, типографским способом (рисунок 3).

Знак поверки наносится на боковую сторону сигнализатора в виде наклейки (рисунок 2).

Защита от несанкционированных вмешательств предусмотрена с помощью пломбы в виде наклейки на отверстие под шуруп.

Внешний вид. Сигнализаторы загазованности (ГТР-1Р), http://oei-analitika.ru

Место размещения идентификационной таблички со знаком утверждения типа

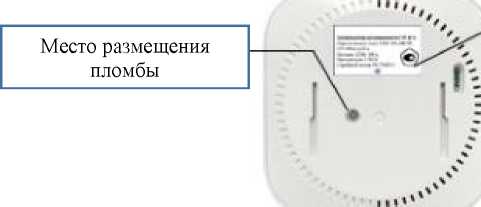

А) Вид сигнализатора загазованности ГТР-1Р сзади

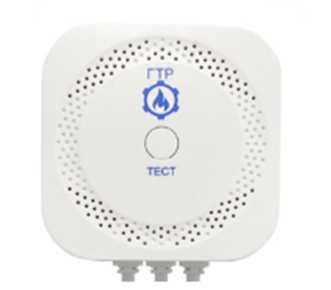

Б) Вид сигнализатора загазованности ГТР-1Р спереди

Рисунок 1 - Общий вид сигнализаторов загазованности ГТР-1Р

Место размещения наклейки со знаком

поверки

Сигнализатор загазованности ГТР-1Р-4 Определяемые газы: СН4 10% НКПР. СО ЮОмг'куб.м Питание 220В, 50Гц

Произведено 2/2024 Серийный номер 2917240111

Рисунок 2 - Вид сигнализаторов загазованности ГТР-1Р сбоку

Рисунок 3 - Идентификационная табличка

представлена в таблице 5.

Таблица 5 -

Наименование	Обозначение	Количество
Сигнализатор загазованности	ГТР-1Р	1 шт.
Руководство по эксплуатации	ГТР-1Р.002.РЭ	1 экз.
Технический паспорт	ГТР-1Р.002.ПС	1 экз.
Монтажный комплект	-	1 к-т

сигнализаторов представлены в таблицах 1 - 4.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Метан (СНд)
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР	10
Пределы допускаемой абсолютной погрешности измерения концентрации, соответствующей порогу срабатывания сигнализации, % НКПР	±5
Время срабатывания сигнализации, с, не более	15
Время прогрева сигнализатора, с, не более	180
Пропан (С3Н8)
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР	10
Пределы допускаемой абсолютной погрешности измерения концентрации, соответствующей порогу срабатывания сигнализации, % НКПР	±5
Время срабатывания сигнализации, с, не более	15
Время прогрева сигнализатора, с, не более	180
Оксид углерода (СО)
Значение концентрации, соответствующей порогу срабатывания сигнализации, мг/м³	100
Пределы допускаемой абсолютной погрешности измерения концентрации, соответствующей порогу срабатывания сигнализации, мг/м³	±25
Время срабатывания сигнализации, с, не более	60
Время прогрева сигнализатора, с, не более	180

Таблица 2 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Время выдачи сигнала реле на срабатывание клапана, с, не более	15

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина^хширина^хвысота), мм, не более	85^х85^х34
Масса, кг, не более	0,2
Потребляемая мощность, Вт, не более	3
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 196 до 243 от 49 до 51
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от -10 до +50 от 20 до 95 от 86 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	100000
