Сведения о средстве измерений: 95722-25 Система измерений количества и показателей качества нефти № 777

Номер по Госреестру СИ: 95722-25
95722-25 Система измерений количества и показателей качества нефти № 777
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 777 (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 777, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 777
Рисунок № 1

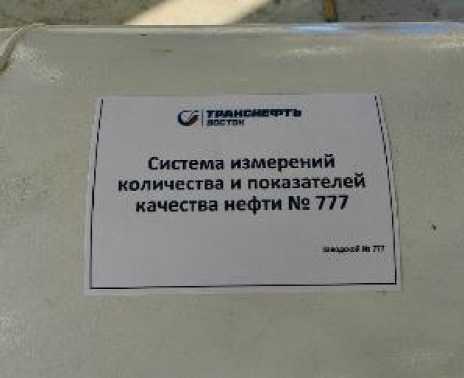

Внешний вид. Система измерений количества и показателей качества нефти № 777, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 777
Рисунок № 2

Общие сведения

Дата публикации - 30.06.2025
Срок свидетельства -
Номер записи - 7e2bb849-fab1-5597-3f26-66acce90b935
ID в реестре СИ - 1426403
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Транснефть-Восток»
Страна - РОССИЯ
Населенный пункт - 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_33 Организация, оказывающая услугу поверки средств измерений

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1231 от 2025.06.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 777 ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Транснефть-Восток»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95737-25

 Система измерений количества и показателей качества нефти № 777. Резервная схема учета,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
95722-25

 Система измерений количества и показателей качества нефти № 777,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
96453-25

 Система измерений количества и показателей качества нефти № 100 ПСП «Тайшет-1» ООО «Транснефть -Восток»,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
97527-26

 Система измерений количества и показателей качества нефти № 103,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
97900-26

 Резервуары горизонтальные стальные цилиндрические, РГС-10
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
5 лет
Отчет - MI_1 Распределение интервалов между поверками по группам средств измерений

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 777 ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АМУРСКИЙ ЦСМ"
(RA.RU.311498)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 777 ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 777, свидетельство о регистрации № 779-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)

    ИНН 3801079671

    Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик,

    ул. Олимпийская, д. 14

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)
    ИНН 3801079671
    Адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14 Телефон: (3953) 300-737

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    E-mail: tam@transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)
    ИНН 3801079671
    Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик,
    ул. Олимпийская, д. 14

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.

    СИКН имеет заводской № 777 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

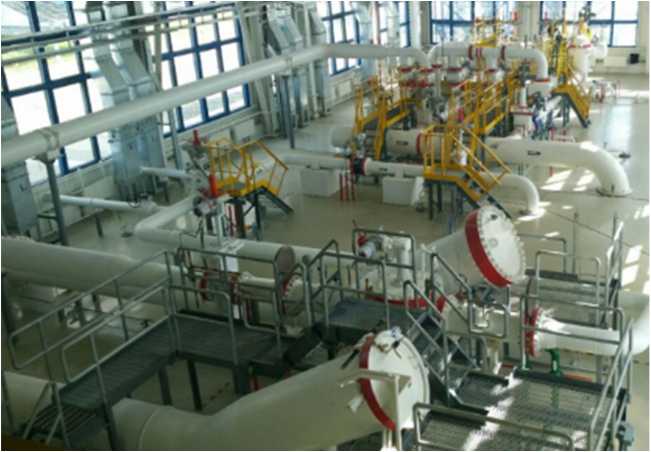

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 777 (), http://oei-analitika.ru

    Рисунок 1 - Общий вид СИКН

    СИКН состоит из:

    - блока измерительных линий, включающий в себя три рабочие и одну контрольно-резервную измерительные линии;

    - блока измерений показателей качества нефти;

    - системы сбора, обработки информации и управления;

    • - трубопоршневой поверочной установки (далее - ТПУ);

    • - системы дренажа нефти.

    В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование измерительного компонента

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода турбинные HTM (далее - ТПР)

    56812-14, 79393-20

    Преобразователи расхода жидкости турбинные MVTM Dy от 2” до 16”

    16128-10

    Преобразователи расхода жидкости турбинные MVTM (Ду от 2 до 16 дюймов)

    16128-06

    Преобразователи давления измерительные АИР-20

    63044-16

    Преобразователи давления измерительные 3051

    14061-10

    Преобразователи давления Метран 150TG

    32854-13

    Термопреобразователи универсальные ТПУ 0304

    50519-17

    Датчики температуры 644

    39539-08

    Преобразователи плотности и расхода CDM (далее - ПП)

    63515-16

    Преобразователи плотности жидкости измерительные (мод. 7835)

    15644-06

    Преобразователи плотности жидкости ТН-Плотномер-25-6,3

    77871-20

    Преобразователи плотности и вязкости FVM

    62129-15

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Преобразователи плотности и вязкости поточные ПИВ

    75029-19

    Влагомеры нефти поточные УДВН-1пм

    14557-05, 14557-10,

    14557-15

    Влагомеры нефти микроволновые МВН-1

    63973-16

    Установки поверочные трубопоршневые двунаправленные

    20054-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие СИ давления и температуры утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной

    доли воды в нефти;

    • - автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

    • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    - поверку и контроль метрологических характеристик ТПР по стационарной ТПУ;

    • - контроль метрологических характеристик рабочих ТПР по ТПР контрольно -резервной измерительной линии;

    • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

    • - защита информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 777 (), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 777

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений расхода, м3/ч

    от 600* до 5000*

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    * Указан минимальный и максимальный диапазон измерений. Фактический диапазон

    измерений определяется при проведении поверки и не может минимального и максимального диапазона измерений.

    выходить за границы

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон избыточного давления в СИКН, МПа

    • - рабочее

    • - минимальное

    • - максимальное

    от 1,5 до 2,05

    0,2

    4,0

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Температура перекачиваемой среды, °C

    от -5* до +40

    Режим работы системы

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38, трехфазное

    220±22, однофазное

    50±1

    Вязкость кинематическая в рабочем диапазоне температур, мм2/с (сСт)

    от 5,0 до 35,0

    Плотность нефти в рабочем диапазоне температур, кг/м3

    от 815 до 885

    Массовая доля воды, %, не более

    0,5

    Массовая доля механических примесей, %, не более

    0,05

    Массовая концентрация хлористых солей, мг/дм3, не более

    100

    Условия эксплуатации:

    - температура наружного воздуха, °C

    от -48 до +45

    * влагомер применяется только при значении температуры нес

    )ти в БИК не менее +5 °C

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    25


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
