Сведения о средстве измерений: 95737-25 Система измерений количества и показателей качества нефти № 777. Резервная схема учета

Номер по Госреестру СИ: 95737-25
95737-25 Система измерений количества и показателей качества нефти № 777. Резервная схема учета
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 777. Резервная схема учета (далее - РСУ СИКН № 777) предназначена для автоматизированных измерений массы и показателей качества нефти и резервирования основной схемы учета системы измерений количества и показателей качества нефти № 777 (далее - ОСУ СИКН № 777) для осуществления приемо-сдаточных операций на период устранения отказа ОСУ СИКН № 777.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 777. Резервная схема учета, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 777. Резервная схема учета
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефти № 777. Резервная схема учета, http://oei-analitika.ru рисунок № 2
Внешний вид.

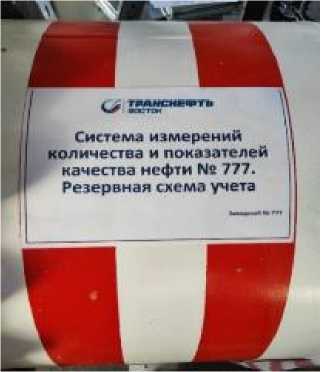

Система измерений количества и показателей качества нефти № 777. Резервная схема учета
Рисунок № 2

Общие сведения

Дата публикации - 03.07.2025
Срок свидетельства -
Номер записи - fd0825d8-f35e-2266-1adb-d3f681330d46
ID в реестре СИ - 1426388
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Транснефть-Восток»
Страна - РОССИЯ
Населенный пункт - 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1242 от 2025.06.23 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 777. Резервная схема учета ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Транснефть-Восток»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95737-25

 Система измерений количества и показателей качества нефти № 777. Резервная схема учета,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
95722-25

 Система измерений количества и показателей качества нефти № 777,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
96453-25

 Система измерений количества и показателей качества нефти № 100 ПСП «Тайшет-1» ООО «Транснефть -Восток»,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
97527-26

 Система измерений количества и показателей качества нефти № 103,
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
МП 		1 год
97900-26

 Резервуары горизонтальные стальные цилиндрические, РГС-10
Общество с ограниченной ответственностью «Транснефть-Восток» (РОССИЯ 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14) 		ОТ
5 лет
Отчет - V_15 Количество поверок средств измерений по производителям и странам

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.

Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:

  • число стран, чьи СИ занесены в ФГИС АРШИН
  • общее количество производителей по всем странам
  • суммарное количество поверок по всем производителям
  • количество типов СИ, зарегистрированных в ФГИС АРШИН

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • наименование производителя
  • страна производства
  • кол-во поверок СИ указанного производителя

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 777. Резервная схема учета ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АМУРСКИЙ ЦСМ"
(RA.RU.311498)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 777. Резервная схема учета ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    РСУ СИКН № 777 имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (далее - АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО РСУ СИКН № 777

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Пр одолжение таблицы 2________________________________________

    ____________Идентификационные данные (признаки)__Значение______ Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации РСУ СИКН № 777 типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринского РНУ» ООО «Транснефть - Восток», свидетельство № 480-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (. 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)

    ИНН 3801079671

    Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)
    ИНН 3801079671
    Адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14 Телефон: (3953) 300-737

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    E-mail: tam@transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)
    ИНН 3801079671
    Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14

    Принцип действия РСУ СИКН № 777 основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.

    РСУ СИКН № 777 имеет заводской № 777 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка РСУ СИКН № 777 осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на РСУ СИКН № 777 и эксплуатационными документами на ее компоненты.

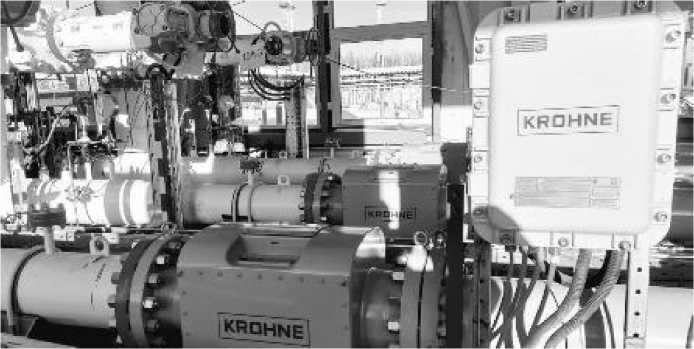

    Общий вид РСУ СИКН № 777 представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 777. Резервная схема учета (), http://oei-analitika.ru

    Рисунок 1 - Общий вид РСУ СИКН № 777

    РСУ СИКН № 777 состоит из:

    - блока измерительных линий, включающий в себя три рабочие измерительные линии;

    - блока измерений показателей качества (БИК) нефти (из состава ОСУ СИКН № 777);

    - системы сбора, обработки информации и управления;

    - поверочной установки (далее - ПУ) (из состава ОСУ СИКН № 777).

    В составе РСУ СИКН № 777 применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - УЗР)

    65641-16

    Датчики давления Метран-150

    32854-13

    Преобразователи давления измерительные АИР-20

    63044-16

    Преобразователи давления измерительные 3051

    14061-04, 14061-10

    Термопреобразователи универсальные ТПУ 0304

    50519-17

    Датчики температуры 644

    39539-08

    Влагомеры нефти поточные УДВН-1пм*

    14557-05, 14557-10,

    14557-15

    Влагомеры нефти микроволновые МВН-1

    63973-16

    Преобразователи плотности жидкости измерительные 7835

    15644-06

    Преобразователи плотности и расхода CDM

    63515-16

    Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»

    77871-20

    Преобразователи плотности и вязкости FVM

    62129-15

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Преобразователи плотности и вязкости поточные ИИВ

    75029-19

    Установки поверочные трубопоршневые двунаправленные

    20054-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * влагомеры применяются только при значении температуры нефти в БИК не менее +5 °C

    В состав РСУ СИКН № 777 входят показывающие СИ температуры и давления утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматическое измерение технологических параметров (расхода, температуры, давления);

    • - автоматическое вычисление объема и массы нефти с применением БИК ОСУ СИКН № 777;

    • - автоматическое измерение показателей качества нефти с применением БИК ОСУ СИКН № 777;

    • - автоматический отбор объединенной пробы нефти с применением БИК ОСУ

    СИКН № 777;

    - отображение, регистрацию и хранение результатов измерений в системе обработки информации (далее - СОИ);

    - контроль метрологических характеристик и поверку УЗР с применением стационарной ПУ ОСУ СИКН № 777.

    Заводской номер РСУ СИКН №  777 нанесен типографским способом

    на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка РСУ СИКН № 777 не предусмотрена.

    Нанесение знака поверки на РСУ СИКН № 777 не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 777. Резервная схема учета (), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка РСУ СИКН № 777


    Таблица 6 - Комплектность РСУ СИКН № 777

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 777. Резервная схема учета

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики РСУ СИКН № 777

    Наименование характеристики

    Значение

    Диапазон измерений расхода, м3/ч

    от 600* до 5000*

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    * Указан минимальный и максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за границы минимального и максимального диапазона измерений.

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон избыточного давления, МПа

    • - рабочее

    • - минимальное

    • - максимальное

    от 1,5 до 2,05

    0,2

    4,0

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Температура перекачиваемой среды, °C

    от -5 до +40

    Режим работы системы

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38, трехфазное

    220±22, однофазное

    50±1

    Вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)

    от 5,0 до 35,0

    Плотность в рабочем диапазоне температуры нефти, кг/м3

    от 815 до 885

    Массовая доля воды, %, не более

    0,5

    Массовая доля механических примесей, %, не более

    0,05

    Массовая концентрация хлористых солей, мг/дм3, не более

    100

    Условия эксплуатации:

    - температура наружного воздуха, °C

    от -48 до +45

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
