Номер по Госреестру СИ: 95740-25
95740-25 Трансмиттеры скорости вращения
(JNJVS2900/57)
Назначение средства измерений:
Трансмиттеры скорости вращения JNJVS2900/57 (далее - трансмиттеры) предназначены для измерений сигнала от датчиков частоты вращения и преобразования его в пропорциональный электрический сигнал.

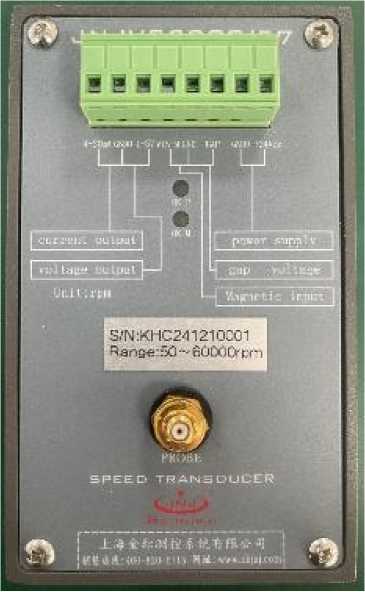

Внешний вид.
Трансмиттеры скорости вращения
Рисунок № 1
Внешний вид.
Трансмиттеры скорости вращения
Рисунок № 2
Внешний вид.
Трансмиттеры скорости вращения
Рисунок № 3
Общие сведения
Дата публикации - 03.07.2025
Срок свидетельства - 26.06.2030
Номер записи - e07d51b8-0b6c-88e9-7f48-c94f1e4e1846
ID в реестре СИ - 1426385
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JNJVS2900/57,
Производитель
Изготовитель - Shanghai GoldFund Measurement and Control System Co., Ltd
Страна - КИТАЙ
Населенный пункт - Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1955 от 2019.08.22 О внесении изменений в описание типа на анализаторы твердых частиц в пластовом флюиде модель AWAI 1000
№2326 от 2024.10.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1242 от 2025.06.23 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансмиттеры скорости вращения (JNJVS2900/57)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai GoldFund Measurement and Control System Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95740-25 26.06.2030 |
Трансмиттеры скорости вращения, JNJVS2900/57 Shanghai GoldFund Measurement and Control System Co., Ltd (КИТАЙ Building 14, 506 Nanhuan Road, Songjiang District, Shanghai) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Трансмиттеры скорости вращения (JNJVS2900/57)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Трансмиттеры скорости вращения (JNJVS2900/57)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены паспорте на трансмиттеры скорости вращения JNJVS2900/57.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия на трансмиттеры скорости вращения.
Правообладатель«Shanghai GoldFund Measurement and Control System Co., Ltd.», Китай
Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
E-mail: sales@chjnj.com
Web-сайт: www.chjnj.com
Изготовитель
«Shanghai GoldFund Measurement and Control System Co., Ltd . », КитайАдрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
E-mail: sales@chjnj.com
Web-сайт: www.chjnj.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«Shanghai GoldFund Measurement and Control System Co., Ltd.», КитайАдрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
E-mail: sales@chjnj.com
Web-сайт: www.chjnj.com
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающей от датчиков частоты вращения, в унифицированный сигнал постоянного тока 4-20 мА.
Конструктивно трансмиттеры представляют собой генератор гармонических колебаний с функцией преобразования входного сигнала.
Трансмиттеры скорости вращения JNJVS2900/57 могут работать с датчиками вихретоковыми JNJVS5300 (г/р № 91893-24). Трансмиттеры скорости вращения могут работать с другими датчиками частоты вращения, прошедшими процедуру утверждения типа и зарегистрированными в Федеральном информационном фонде средств измерений.
Конструкция трансмиттеров предусматривает возможность передачи данных по HART протоколу.
Для позиционирования датчика, в трансмиттере предусмотрен выходной сигнал напряжения постоянного тока с диапазоном от -2 В до -18 В.
Общий вид трансмиттеров скорости вращения JNJVS2900/57 представлен на рисунке 1. Пломбирование трансмиттеров не предусмотрено.
Заводские (серийные) номера трансмиттеров в цифро-буквенном формате наносятся на корпус методом наклейки.
■■■
JNJVS* Gdldfund*
EHt
згнапа: 4-20шА
ige/Диапазон рнсшиюжнння: -2V~'-18V
Speed Transmitter
Трансмиттер скорости вращения
PN Модель: JNJVS29OO/57
SN№ ц.-’н: KHC241? 10001
Кап^е/Изыерсши■ бООООгрш
Mumbei of tceiliKe^irieciBO 'зубов 1 tooth groove, 1 туб канавка
Signal ошрш.-Выход ' ’’
Insinuation location i
Power supply/Э.тект]
MFG Дата выпуска:
С * У ShangHai G
ii r~unn Buildirg 141
: and Goatrcl System Co. .Ltd. .Scnqj ang District,Shanghai Ch na
Место нанесения заводского номера
Рисунок 1 - Общий вид трансмиттеров скорости вращения JNJVS2900/57
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики |
|
1 |
2 |
|
Диапазоны измерений частоты вращения, об/мин1) |
от 1 до 1000 от 1 до 1500 от 1 до 2000 от 2 до 3000 от 3 до 3600 от 3 до 4000 от 3 до 5000 от 5 до 6000 от 5 до 8000 от 5 до 10000 от 10 до 15000 от 10 до 20000 от 20 до 30000 от 30 до 40000 от 40 до 50000 от 50 до 60000 |
|
Диапазон значений выходного постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока, % |
±0,1 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока при изменении температуры окружающей среды, %/°С |
±0,05 |
|
1) Диапазон измерений указан на корпусе трансмиттера | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации, °С |
от -55 до +80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
131х80х78 |
|
Масса, кг, не более |
0,66 |
