Номер по Госреестру СИ: 95853-25
95853-25 Осциллографы модульные
(С8-3000М)
Назначение средства измерений:
Осциллографы модульные С8-3000М (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов при разработке, производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Внешний вид.
Осциллографы модульные
Рисунок № 1
Внешний вид.
Осциллографы модульные
Рисунок № 2
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 6364e8ce-ff90-fced-afc7-92d2a95b05c5
ID в реестре СИ - 1426284
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
Страна - РОССИЯ
Населенный пункт - 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Осциллографы модульные (С8-3000М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95944-25 21.07.2030 |
Гидрофоны, ГИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
2 года |
|
95895-25 16.07.2030 |
Пробники дифференциальные активные, ПДА-1000 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
1 год |
|
95853-25 10.07.2030 |
Осциллографы модульные , С8-3000М Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
1 год |
|
96190-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-М45 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96189-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-П90 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96188-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-П70 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96187-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-М60 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96186-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-П45 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96185-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-М90 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96184-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-25-50 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96183-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-5-100 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96182-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-100-200 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96181-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-100-150 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96180-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-5-20 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96179-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-2-10 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96178-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-200-300 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96177-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-50-75 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96176-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-75-100 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96175-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-125-250 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96174-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-10-25 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
97886-26 05.03.2031 |
Комплекты нагрузок волноводных, КНВ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
2 года |
Кто поверяет Осциллографы модульные (С8-3000М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Осциллографы модульные (С8-3000М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Программное обеспечение осциллографа модульного С8-3000 |
|
Номер версии (идентификационный номер) |
не ниже V1.12 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации МФРН.411161.002 РЭ «Осциллографы модульные С8-3000М. Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11 «Поверка» документа МФРН.411161.002 РЭ «Осциллографы модульные С8-3000М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений импульсного электрического напряжения, установленная приказом Росстандарта от 30 декабря 2019 г. № 3463;
МФРН.411161.002 ТУ «Осциллографы модульные С8-3000М. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания.
Осциллографы обеспечивают визуальное наблюдение, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, документирование результатов измерений, вывод данных на печать. Осциллографы имеют возможность подключения к персональному компьютеру и дистанционное управление через интерфейсы USB. Профили настроек осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем носителе.
Осциллографы выпускаются в виде двух модификаций: С8-3100М, С8-3050М. Модели осциллографов имеют 4-х канальное исполнение и различаются полосой пропускания.
На передней панели осциллографов расположены четыре аналоговых канала и клавишный выключатель питания. На задней панели расположен порт USB типа B для сетевого управления, соединитель питания и клемма заземления. Питание осциллографов осуществляется от сети переменного тока с частотой 50 Гц и номинальным напряжением 230 В с использованием входящего в комплект блока питания.
Заводской номер, идентифицирующий каждый экземпляр осциллографов, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки. Номер состоит из 8 цифр. Первые две обозначают год, следующие две - месяц, остальные обозначают номер партии.
Для предотвращения несанкционированного доступа предусмотрена пломбировка двух винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид передней панели осциллографов представлен на рисунке 1, вид задней панели осциллографов с указанием схемы пломбирования от несанкционированного доступа, а также с указанием заводского номера на самоклеющейся этикетке показан на рисунке 2.
Место нанесения знака утверждения типа

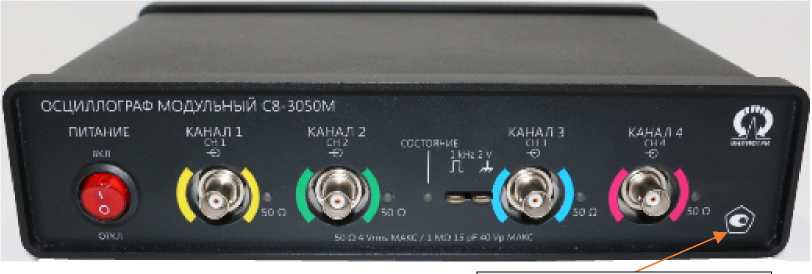

Рисунок 1 - Общий вид осциллографов с местом нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки
Схема пломбирования от несанкционированного доступа

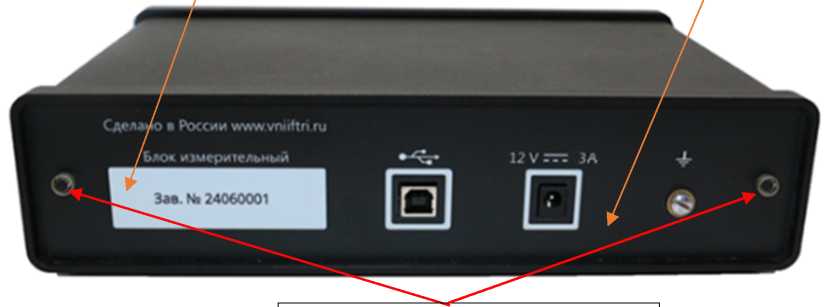

Рисунок 2 - Общий вид осциллографов, задняя панель
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Осциллограф модульный |
С8-3000М* |
1 |
|
Блок питания Mean Well GST25E05-P1J |
- |
1 |
|
Кабель Pro Legend PL1304 USB Тип А -USB тип B |
- |
1 |
|
Пробник осциллографический универсальный пассивный 1:10 |
- |
4 |
|
Руководство по эксплуатации |
МФРН.411161.002 РЭ |
1 |
|
Формуляр |
МФРН.411161.002 ФО |
1 |
|
Программное обеспечение осциллографа модульного (на компакт диске) |
МФРН.00078-01 |
1 |
|
Кейс П230 |
- |
1 |
|
* модификация по заказу | ||
приведены в разделе 11 «
осциллографов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
С8-3100М |
С8-3050М |
|
Верхняя граничная частота полосы пропускания, ГГц, не менее
|
1,0 0,35 |
0,5 0,25 |
|
Диапазон установки коэффициентов отклонения (Ко), мВ/дел
|
от 2 до 200 (включ.) от 1 до 2000 (включ.) | |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %
|
1Г) -н | |
|
Диапазон установки постоянного смещения (Исм), В
|
±4 ±2 ±20 | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения, В |
±(0,02-|исм| + 0,2-Ко) | |
|
Диапазон установки коэффициентов развертки, нс/дел |
от 1 до 54010 (включ.) | |
|
Пределы допускаемой относительной погрешности установки коэффициентов развёртки, % |
±0,005 | |
|
Пределы допускаемой относительной погрешности измерений частоты |
±540’5 | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
4 |
|
Входное сопротивление Rвx (по выбору), Ом |
от 49 до 51 (включ.) от 0,98406 до 1,02^ 106 (включ.) |
|
Напряжение питания от сети переменного тока частотой от 49,9 до 50,1 Гц, В |
от 198 до 253 (включ.) |
|
Потребляемая мощность, В^А, не более |
110 |
|
Г абаритные размеры, мм, не более
|
264 186,7 65,1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,0 |
|
Условия эксплуатации:
|
от +15 до +30 (включ.) 80 от 70 до 106,7 (включ.) |
