Номер по Госреестру СИ: 95944-25
95944-25 Гидрофоны
(ГИ)
Назначение средства измерений:
Гидрофоны ГИ (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода) и преобразования в электрический сигнал акустических давлений в водной среде с нормируемыми метрологическими характеристиками.

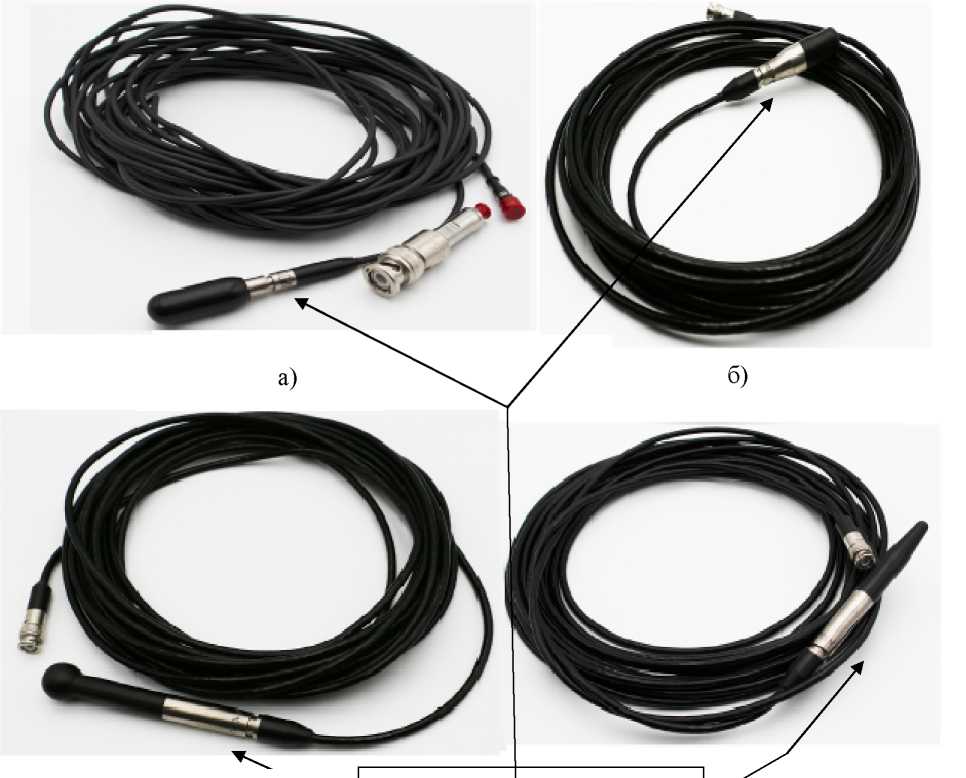

Внешний вид.
Гидрофоны
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа МФРН.406231.044РЭ «Гидрофон ГИ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 мая 2025 г. № 1044 «Об утверждении Государственного первичного эталона единиц звукового давления и колебательной скорости в водной среде и Государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
МФРН.406231.044ТУ Гидрофон ГИ. Технические условия.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
К настоящему типу средств измерений относятся гидрофоны следующих модификаций: ГИ701, ГИ702, ГИ704 и ГИ705, которые отличаются друг от друга значениями уровня чувствительности к звуковому давлению, рабочего диапазона частот и геометрическими размерами.
Принцип работы гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии на гидроакустическую головку гидрофона акустического давления на электродах пьезоэлемента возникает электрический сигнал, пропорциональный действующему акустическому давлению. При использовании гидрофона в качестве излучателя принцип работы основан на использовании обратного пьезоэффекта в пьезокерамике: воздействие на пьезокерамический элемент переменного электрического сигнала вызывает пропорциональную механическую деформацию (сжатие-расширение), эквивалентную акустическому давлению.
Конструктивно гидрофоны представляют собой гидроакустическую головку, соединенную с герметичным корпусом и кабелем, заканчивающимся вилкой СР-50-74ФВ.
У гидрофонов ГИ701 и ГИ702 гидроакустическая головка состоит из радиально-поляризованного цилиндрического элемента, который закреплен на ножке. Снаружи головка покрыта двойным слоем акустически прозрачного эластичного полиуретанового компаунда. Между слоями компаунда нанесен тонкий слой металлизации, повышающий гидроустойчивость чувствительного элемента и одновременно являющегося электрическим экраном. У гидрофонов ГИ704 и ГИ705 гидроакустическая головка состоит из радиально-поляризованного сферического элемента, который закреплен на ножке. Снаружи головка покрыта акустически прозрачным эластичным полиуретановым компаундом. Корпус гидрофонов выполнен из титанового сплава.
Гидрофоны, за исключением кабеля и вилки, являются невосстанавливаемыми, неремонтируемыми и неразборными изделиями.
Гидрофоны не имеют встроенного усилителя и могут использоваться в качестве как приёмника, так и излучателя звукового давления.
Общий вид гидрофонов с указанием мест нанесения маркировки, обозначающей модификацию гидрофона, заводского номера и продольную риску для идентичности ориентации гидрофона при градуировках приведены на рисунке 1.
Нанесение знака поверки на гидрофоны не предусмотрено. Заводской номер в виде цифрового обозначения, наносится методом гравирования и размещается на металлической части корпуса, указанной на рисунке 1.
Конструкция гидрофонов герметичная и неразборная.
Пломбирование гидрофонов не производится.
Место нанесения маркировки и заводского номера
Рисунок 1 - Общий вид гидрофонов с указанием мест маркировки и заводского номера: а) гидрофон ГИ701; б) гидрофон ГИ702; в) гидрофон ГИ704; г) гидрофон ГИ705.
Лист № 3
Всего листов 6
Таблица 4 - Комплект поставки гидрофонов
|
Наименование |
Обозначение |
Кол. |
Примечание | |||
|
Гидрофон |
ГИ701 |
ГИ702 |
ГИ704 |
ГИ705 |
1 шт. | |
|
Руководство по эксплуатации |
МФРН.406231.044РЭ |
1 шт. | ||||
|
Формуляр |
МФРН. 406231. 044ФО |
МФРН. 406231. 045ФО |
МФРН. 406231. 047ФО |
МФРН. 406231. 048ФО |
1 шт. | |
|
Футляр |
МФРН.323366.004-01 |
1 шт. | ||||
|
Методика поверки |
- |
1 шт. |
По требованию заказчика | |||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Г идрофон ГИ701 |
Гидрофон ГИ702 |
Гидрофон ГИ704 |
Гидрофон ГИ705 | |
|
Рабочий диапазон частот, Г ц |
от 1 до |
от 1 до |
от 1 до |
от 1 до |
|
170000 |
120000 |
140000 |
470000 | |
|
Диапазон уровня чувствительности на частоте 250 Гц относительно 1 мкВ/Па, |
от 22 до |
от 31 до |
от 34 до |
от 17 до |
|
дБ |
32 |
37 |
40 |
25 |
|
Неравномерность частотной характеристики чувствительности, дБ, не более - в диапазоне частот от 1 Гц до 170 кГц |
10 |
- |
- |
- |
|
- в диапазоне частот от 1 Гц до 63 кГц |
- |
6 |
- |
- |
|
включ. | ||||
|
- в диапазоне частот св. 63 до 120 кГц |
- |
10 |
- |
- |
|
- в диапазоне частот от 1 Гц до 80 кГц |
- |
- |
7 |
- |
|
включ. | ||||
|
- в диапазоне частот св. 80 до 140 кГц |
- |
- |
16 |
- |
|
- в диапазоне частот от 1 Гц до 250 кГц |
- |
- |
- |
7 |
|
включ. | ||||
|
- в диапазоне частот св. 250 до 470 кГц |
- |
- |
- |
14 |
|
Неравномерность диаграммы | ||||
|
направленности в горизонтальной |
4 | |||
|
плоскости на частоте 100 кГц в рабочем угловом секторе ±180°, дБ, не более | ||||
|
Неравномерность диаграммы |
6 |
6 |
6 |
6 |
|
направленности в вертикальной |
(на |
(на |
(на |
(на |
|
плоскости, дБ, не более |
частоте |
частоте |
частоте |
частоте |
|
100 кГц в |
50 кГц в |
100 кГц в |
300 кГц в | |
|
рабочем |
рабочем |
рабочем |
рабочем | |
|
угловом |
угловом |
угловом |
угловом | |
|
секторе |
секторе |
секторе |
секторе | |
|
±135°) |
±130°) |
±60°) |
±60°) | |
|
Диапазон уровня чувствительности на |
от 114 до |
от 128 до |
от 140 до |
от 117 до |
|
излучение по напряжению, дБ |
133 (на |
136 (на |
148 (на |
125 (на |
|
(относительно мкПа/В) |
частоте |
частоте |
частоте |
частоте |
|
100 кГц) |
50 кГц) |
100 кГц) |
100 кГц) | |
|
Доверительные границы относительной | ||||
|
погрешности измерения уровня |
±1,0 | |||
|
чувствительности при доверительной вероятности 0,95, дБ, не более | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Гидрофон ГИ701 |
Гидрофон ГИ702 |
Гидрофон ГИ704 |
Гидрофон ГИ705 | |
|
Электрическая ёмкость, нФ, не менее |
3 |
6 |
7 |
2 |
|
Тангенс угла диэлектрических потерь tgS чувствительного элемента гидрофона, не более |
0,03 | |||
|
Температурный коэффициент чувствительности в диапазоне температур от +10 °С до +30 °С, дБ/°С, не более |
0,1 | |||
|
Масса гидрофона (с кабелем), кг, не более |
1 | |||
|
Габаритные размеры гидрофона без учёта длины кабеля (длина х диаметр), мм, не более |
72 х 13 |
115 х 22 |
170 х 26 |
170 х 17 |
|
Условия эксплуатации:
|
морская или пресная вода от +10 до +30 | |||
|
10 |
5 |
10 |
10 | |
|
Температура окружающего воздуха в условиях хранения, °С |
от -35 до +50 | |||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |||
|
Гидрофон ГИ701 |
Гидрофон ГИ702 |
Гидрофон ГИ704 |
Гидрофон ГИ705 | |
|
Срок службы, лет, не менее |
10 | |||
|
Средняя наработка на отказ, ч, не менее |
5000 | |||
