Номер по Госреестру СИ: 95880-25
95880-25 Микрозонды аналитические рентгеновские сканирующие
(ЭКРОС XRF-9720 STINGRAY)
Назначение средства измерений:
Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY (далее - микрозонды) предназначены для измерений массовой доли химических элементов и идентификации химических элементов в различных твердых монолитных образцах веществ и материалов, а также для исследования однородности состава образцов с помощью картирования распределения химических элементов и рентгенографических изображений образцов.

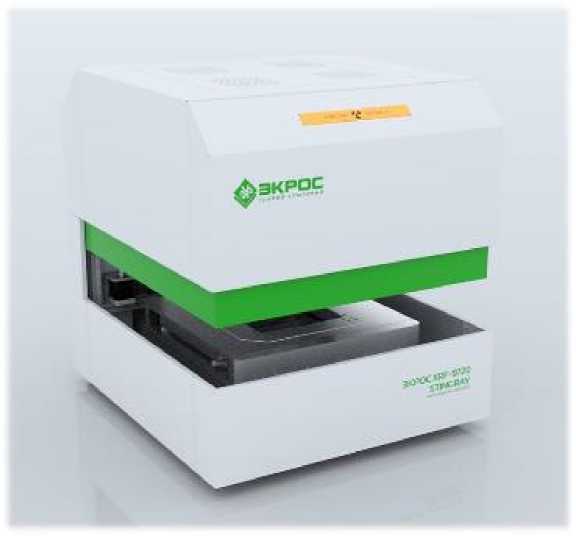

Внешний вид.
Микрозонды аналитические рентгеновские сканирующие
Рисунок № 1
Внешний вид.
Микрозонды аналитические рентгеновские сканирующие
Рисунок № 2
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - ca6b4387-a898-9725-6b6b-a9803c086ef1
ID в реестре СИ - 1426257
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭКРОС XRF-9720 STINGRAY,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ЭКРОСХИМ»
Страна - РОССИЯ
Населенный пункт - 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микрозонды аналитические рентгеновские сканирующие (ЭКРОС XRF-9720 STINGRAY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ЭКРОСХИМ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95880-25 10.07.2030 |
Микрозонды аналитические рентгеновские сканирующие, ЭКРОС XRF-9720 STINGRAY Общество с ограниченной ответственностью «ЭКРОСХИМ» (РОССИЯ 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж) |
ОТ МП |
1 год |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Микрозонды аналитические рентгеновские сканирующие (ЭКРОС XRF-9720 STINGRAY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Микрозонды аналитические рентгеновские сканирующие (ЭКРОС XRF-9720 STINGRAY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Микрозонды оснащены специализированным программным обеспечением (далее - ПО), позволяющим управлять перемещением предметного стола и измерительной камеры, задавать параметры измерения, сохранять и обрабатывать результаты измерений, включая спектры, строить карты распределения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО микрозондов приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEAS9720 |
|
Номер версии (идентификационный номер) ПО |
6.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 1 до 999 | |
Знак утверждения типа
Знак утверждения типананосится на табличку на задней панели спектрометра, а также на титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 2 «Использование по назначению» документа БКРЕ.415312.032 РЭ «Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийБКРЕ.415312.032 ТУ. Микрозонд аналитический рентгеновский сканирующий ЭКРОС XRF-9720 STINGRAY. Технические условия;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
ПравообладательОбщество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») ИНН 7810235934
Юридический адрес: 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия микрозондов основан на возбуждении и последующей регистрации рентгеновского спектра характеристического излучения исследуемого образца. Энергия характеристических линий спектра соответствует химическим элементам, содержащимся в образце, а их интенсивность пропорциональна концентрации соответствующих элементов.
Рентгеновское излучение (флуоресцентное), содержащее характеристические линии химических элементов, возбуждается при облучении образца первичным рентгеновским излучением. В качестве источника первичного рентгеновского излучения используется микрофокусная рентгеновская трубка с анодом из родия (Rh) (опционально материал анода может быть из: вольфрама (W), серебра (Ag), кобальта (Co), молибдена (Mo), меди (Cu), хрома (Cr)). Излучение от рентгеновской трубки проходит через поликапиллярную линзу и систему фильтрации и попадает в измерительную камеру и далее на образец. Часть потока рентгеновского излучения возбуждает вторичное характерестическое излучение, которое регистрируется полупроводниковым Si-дрейфовым детектором (SDD). Часть потока рентгеновского излучения проходит через образец и регистрируется системой регистрации на основе специальных диодов. Далее сигналы обрабатываются электронной схемой и ведется математическая обработка, которая позволяет по зарегистрированному спектру определить количественный и качественный состав образца.
Конструктивно микрозонды представляют собой настольные приборы, состоящие из аналитического модуля. Аналитический модуль состоит из: блока возбуждения, в который входит электроника, рентгеновская трубка и поликапиллярная линза; блока детектирования (регистрации) характеристического рентгеновского излучения, в который входит детектор с электроохлаждением и импульсный процессор для накопления и обработки сигналов; блока детектирования проходящего излучения через образец, в который входит система регистрации на основе специальных диодов; системы позиционирования, в которую входит предметный стол и измерительная камера с трехкоординатной системой управления (X, Y, Z), оптическая система видеонаблюдения и регистрации изображения. К задней панели аналитического модуля подключается управляющая система - компьютер со специализированным программным обеспечением.
Дополнительно при необходимости измерения массовой доли легких химических элементов к аналитическому модулю поставляется вакуумный пост.
Корпус микрозондов изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
На переднюю панель микрозондов наносится логотип изготовителя «ЭКРОС». На заднюю панель микрозондов крепится табличка, которая содержит информацию: наименование изготовителя, обозначение, год изготовления, заводской номер в цифровом или буквенно-цифровом формате, знак утверждения типа. Информация на табличку наносится типографским способом.
Общий вид микрозондов представлен на рисунке 1. Табличка с информацией представлена на рисунке 2.
Нанесение знака поверки на микрозонды не предусмотрено.
Рисунок 1 - Общий вид микрозондов аналитических рентгеновских сканирующих
ЭКРОС XRF-9720 STINGRAY
ФЭКРОС
rpynnj авипьннй
□□О нЭКРОСХИМ»
ЭКРССXRF-9720 STINGRAY
МИКРОЗОНД АНАЛИТИЧЕ1СИЙ PCI 1ТГО ЮВСКИЙ СКАНИРУЮЩИЙ
Зав. № 9K72F003 '■2206; 50Гц: 500В-А BI<PE.41S312.Q3ZTV __________202 _ г.
□ДЕЛАНО а РПССИИ
Рисунок 2 - Табличка микрозондов аналитических рентгеновских сканирующих
ЭКРОС XRF-9720 STINGRAY
Пломбирование микрозондов не предусмотрено. Конструкция микрозондов обеспечивает ограничение доступа к частям микрозондов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Микрозонд аналитический рентгеновский сканирующий |
ЭКРОС XRF-9720 STINGRAY |
1 шт. |
|
в составе Модуль аналитический |
БКРЕ.415312.032.010 | |
|
Паспорт |
БКРЕ.415312.032 ПС |
1 экз. |
|
Руководство по эксплуатации |
БКРЕ.415312.032 РЭ |
1 экз. |
|
Флэш-карта USB с дистрибутивом ПО MEAS9720, руководством пользователя на ПО MEAS9720 и методикой поверки |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 комп. |
|
Набор образцов и принадлежностей для проведения измерений* |
- |
1 комп. |
|
Методика поверки |
- |
1 экз. |
|
Компьютер (стационарный персональный компьютер/портативный персональный компьютер)* |
- |
1 шт. |
|
Вакуумный пост с вакуумным насосом* |
- |
1 шт. |
|
* Опционально | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность на линии Fe Ка1), имп/(с^мА^%), не менее |
1000 |
|
Предел допускаемого относительного среднего квадратического отклонения чувствительности на линии Fe Ка1), % |
1 |
|
1) Значение нормировано по площади пика; значение нормировано для железа в стандартном образце массовой доли железа в твердой матрице с массовой долей от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых химических элементов |
от 11Na до 95 Am |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
615 |
|
- ширина |
550 |
|
- длина |
750 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
