Номер по Госреестру СИ: 95883-25
95883-25 Приборы для измерения токов утечки суперконденсаторов
(N832X)
Назначение средства измерений:
Приборы для измерения токов утечки суперконденсаторов N832X (далее - приборы) предназначены для измерения электрических параметров конденсаторов с двойным электрическим слоем (далее - КДЭС) - тока утечки, постоянного напряжения, а также выдачи отчетных данных.

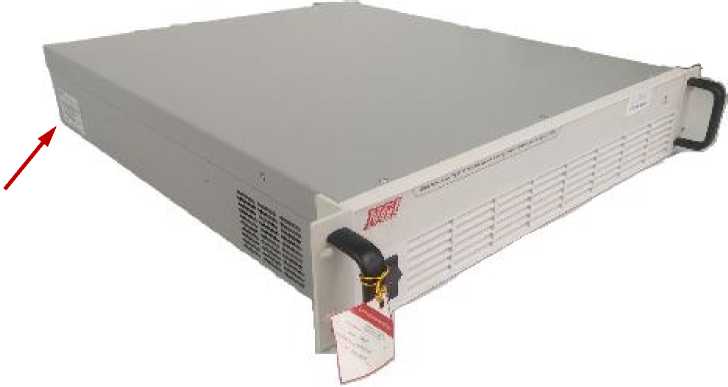

Внешний вид.
Приборы для измерения токов утечки суперконденсаторов
Рисунок № 1
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - ec6e0d8a-12df-366e-3b93-3e5399677dfd
ID в реестре СИ - 1426254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
N8321, N8320,
Производитель
Изготовитель - Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы для измерения токов утечки суперконденсаторов (N832X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95566-25 26.05.2030 |
Источники питания постоянного тока, АКИП-1179 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95884-25 10.07.2030 |
Приборы для измерения параметров суперконденсаторов, Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
95883-25 10.07.2030 |
Приборы для измерения токов утечки суперконденсаторов, N832X Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
96914-25 24.11.2030 |
Источники питания постоянного тока программируемые, N36600 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
97484-26 22.01.2031 |
Источники питания постоянного тока, АКИП-1188 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Приборы для измерения токов утечки суперконденсаторов (N832X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 4 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Приборы для измерения токов утечки суперконденсаторов (N832X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО. Идентификация встроенного ПО не предусмотрена.
Внешнее ПО обеспечивает управление настройками приборов, обработку измерительной информации и вывод результатов на экран компьютера.
Влияние ПО учтено при нормировании метрологических характеристик приборов.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N8320 |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.5.9 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации прибора печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Функции и характеристики» документа «Измерительные приборы для измерения токов утечки суперконденсаторов N8320. Руководство по эксплуатации. Паспорт» 3GIS861016 РЭ и в разделе 3 «Функции и характеристики» документа «Измерительные приборы для измерения токов утечки суперконденсаторов N8321. Руководство по эксплуатации. Паспорт» 3GIS861017 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Стандарт предприятия «Измерительные приборы для измерения токов утечки суперконденсаторов N832X».
ПравообладательФирма Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: 4th floor, A1 building, Lugu international industrial park, TongZi slope west road NO.229, High-tech development zone, Changsha City, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: www.uniim.ru
Принцип действия прибора состоит в том, что испытуемый КДЭС заряжают от источника постоянного напряжения и по окончании процесса зарядки при неизменном напряжении измеряют ток утечки КДЭС на заданном интервале (интервалах) времени. Результаты измерений по каждому испытуемому КДЭС выдаются оператору, а также сохраняются в базе данных. Предусмотрена возможность ведения мониторинга данных и их статистической обработки.
Управление приборами осуществляется по локальной сети при помощи компьютера с управляющей программой N8320.
Приборы выпускаются в модификациях N8320, N8321, которые различаются количеством измерительных каналов и диапазоном регулирования тока заряда.
Конструктивно приборы собраны в прямоугольном металлическом корпусе, с возможностью размещения их в приборной стойке. Выключатель электропитания расположен на передней панели прибора, клеммы и розетки - на задней.
Заводской номер наносится на боковую панель прибора в буквенно-цифровом формате методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не предусмотрено.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского
номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Приборы для измерения токов утечки суперконденсаторов |
N8320 или N8321 |
1 1) |
|
Руководство по эксплуатации. Паспорт:
|
3GIS861016 РЭ 3GIS861017 РЭ |
1 2) |
|
Методика поверки |
- |
1 3) |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Разрешающая способность |
Пределы допускаемой абсолютной погрешности |
|
Ток утечки |
от 0 до 1 А |
1 мкА |
±(0,05%-X+0,05%-F.S.) |
|
от 0 до 600 мА |
100 нА | ||
|
от 0 до 60 мА |
10 нА | ||
|
Напряжение постоянного тока |
от 0 до 6 В |
0,1 мВ |
±(0,1%-X+0,1%-F.S.) |
где X - измеренное значение, F.S. - верхний предел диапазона измерений.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
N8320 |
N8321 | |
|
Количество измерительных каналов |
24 |
4 |
|
Диапазон тока заряда |
от 0 до 1 А |
от 0 до 20 А |
|
Интервал времени сбора данных, с |
от 1 до 259200 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Г ц |
50±0,5 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
88 |
88 |
|
- ширина |
482 |
482 |
|
- глубина |
602 |
592 |
|
Масса, кг, не более |
20 |
15 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +18 до +28 | |
|
- относительная влажность воздуха, %, не более |
80 | |
