Номер по Госреестру СИ: 95566-25
95566-25 Источники питания постоянного тока
(АКИП-1179)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1179 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197341
ID в реестре СИ - 1425810
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1179/2,
Производитель
Изготовитель - Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1179)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95566-25 26.05.2030 |
Источники питания постоянного тока, АКИП-1179 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95884-25 10.07.2030 |
Приборы для измерения параметров суперконденсаторов, Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
95883-25 10.07.2030 |
Приборы для измерения токов утечки суперконденсаторов, N832X Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
96914-25 24.11.2030 |
Источники питания постоянного тока программируемые, N36600 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
97484-26 22.01.2031 |
Источники питания постоянного тока, АКИП-1188 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Источники питания постоянного тока (АКИП-1179)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО "ИРЗ" (RA.RU.312795) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Источники питания постоянного тока (АКИП-1179)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.000 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1179».
ПравообладательHunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай
Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center,
No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют три канала с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения. Допускается параллельное и последовательное соединение 1 и 2 каналов.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания.
На задней панели источников расположены:
-
- выходной терминал для подключения удаленной нагрузки для 1, 2 и 3 каналов;
-
- интерфейсы дистанционного управления RS-232, LAN;
-
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
|
Модификация |
Канал 1, 2 |
Канал 3 | ||||
|
Цвых, В |
1вых, А |
Рмакс, Вт |
Цвых, В |
1вых, А |
Рмакс, Вт | |
|
АКИП-1179/1 |
от 0 до 32 |
от 0 до 3 |
96 |
от 0 до 6 |
от 0 до 3 |
18 |
|
АКИП-1179/2 |
от 0 до 32 |
от 0 до 5 |
160 |
от 0 до 6 |
от 0 до 3 |
18 |
|
АКИП-1179/3 |
от 0 до 60 |
от 0 до 3 |
180 |
от 0 до 6 |
от 0 до 3 |
18 |
Примечание:
Ubhx, в/ 1вых, А/Рмакс, Вт - выходные значения напряжения, тока и максимальной мощности
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

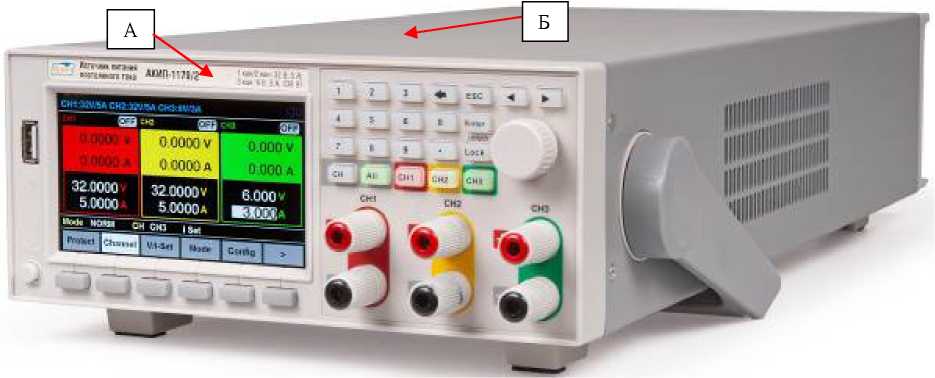

Рисунок 1 - Общий вид модификаций источников АКИП-1179 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
miHnuiiiiiiiiiiiiiiHH llltlllllliIIIIIIIIIIIIIIII I IIHtllllllllllllllllllllll I ItlillHIIEIi illlllllllHt
В
4
- I <111111

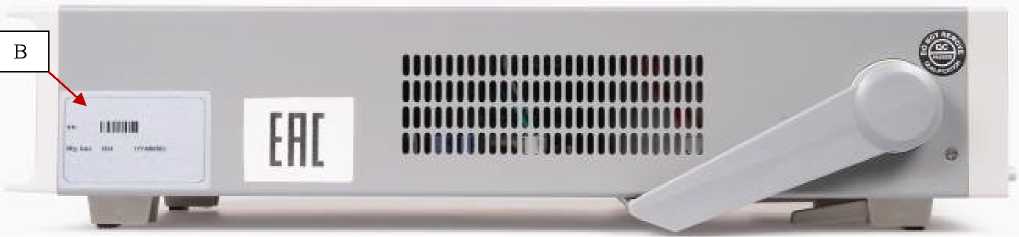

Рисунок 2 - Вид боковой панели источников с местом нанесения серийного номера (В)
Г

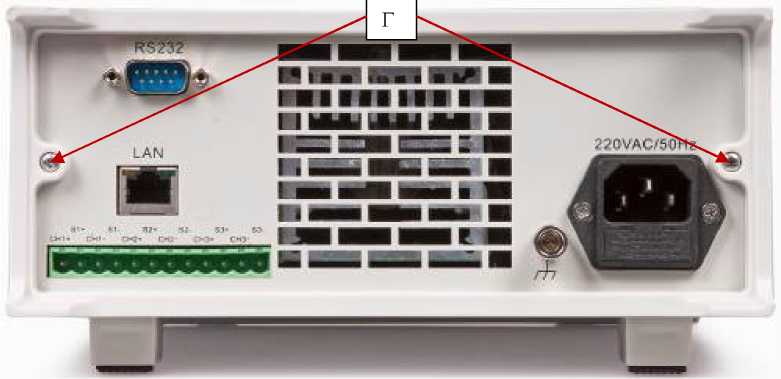

Рисунок 3 - Вид задней панели источников с местом пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0001-U+0,010) |
±(0,0003/U+0,010) |
|
АКИП-1179/2 | ||
|
АКИП-1179/3 |
±(0,0002/U+0,020) | |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | ||
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А | |
|
Канал 1,2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0005-1 +0,005) |
±(0,0005-1 +0,01) |
|
АКИП-1179/2 |
±(0,0005-1 +0,01) | |
|
АКИП-1179/3 |
±(0,0005-1 +0,005) | |
|
Примечания I - значение силы постоянного тока, установленное/измеренное на источнике, А | ||
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 АКИП-1179/2 АКИП-1179/3 |
±(0,0001-U+0,003) |
±(0,001-U+0,004) |
|
Примечания U - значение напряжения постоянного тока, установленное на источнике, В | ||
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 | ||
|
АКИП-1179/2 |
±(0,0001-U+0,001) |
±(0,0001-U+0,003) |
|
АКИП-1179/3 | ||
Таблица 7 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, мВскз, не более |
|
Каналы 1, 2, 3 | |
|
АКИП-1179/1 |
1 |
|
АКИП-1179/2 | |
|
АКИП-1179/3 |
Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 АКИП-1179/2 |
±(0,0001-1+0,003) |
±(0,00024+0,003) |
|
АКИП-1179/3 |
±(0,0001-1+0,006) | |
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0001-1+0,001) |
±(0,0002-1+0,003) |
|
АКИП-1179/2 АКИП-1179/3 |
±(0,0001-1+0,003) | |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более АКИП-1179/1 |
9,0 |
|
АКИП-1179/2, АКИП-1179/3 |
11,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1179/1 |
214х88х413 |
|
АКИП-1179/2, АКИП-1179/3 |
214x88x461 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от 0 до +40 |
|
- относительная влажность, %, не более |
80 |
