Номер по Госреестру СИ: 95941-25
95941-25 Уровнемеры радарно-волноводные
(Streamlux RGW-700)
Назначение средства измерений:
Уровнемеры радарно-волноводные Streamlux RGW-700 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов.
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 1
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 2
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 3
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 4
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 5
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 6
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 7
Внешний вид.
Уровнемеры радарно-волноводные
Рисунок № 8
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 903f1d78-9977-ec30-4f32-88bb380a1775
ID в реестре СИ - 1426204
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Streamlux RGW704, Streamlux RGW703, Streamlux RGW702, Streamlux RGW701, RGW-701,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Энергетика»
Страна - РОССИЯ
Населенный пункт - 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Уровнемеры радарно-волноводные (Streamlux RGW-700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Энергетика»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95942-25 21.07.2030 |
Уровнемеры радарные бесконтактные, Streamlux RD-8000 Общество с ограниченной ответственностью «Энергетика» (РОССИЯ 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10) |
ОТ МП |
3 года |
|
95941-25 21.07.2030 |
Уровнемеры радарно-волноводные, Streamlux RGW-700 Общество с ограниченной ответственностью «Энергетика» (РОССИЯ 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10) |
ОТ МП |
3 года |
Кто поверяет Уровнемеры радарно-волноводные (Streamlux RGW-700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ООО "ПМ" (RA.RU.312573) | 9 | 9 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры радарно-волноводные (Streamlux RGW-700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных и настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, обработки, отображения и передачи данных измерений, настройки параметров работы и самодиагностики.
Метрологически значимая часть ПО, заводские параметры и ключевые данные программирования защищены от несанкционированного доступа с помощью паролей и пломбированием уровнемеров и могут быть изменены только на предприятии-изготовителе.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
7ХХХХХ* |
|
* - символы ХХХХХ - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на информационную табличку на электронном блоке уровнемера методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Сведения о методиках (методах) измерений» руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.53-014-38320799-2024«Уровнемеры радарно-волноводные Streamlux RGW-700. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30 Телефон: +7 (495) 248-05-02 E-mail: info@energetika.ooo
Web-сайт: www.energetika.ooo
Изготовитель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Адрес места осуществления деятельности: 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Телефон: +7 (495) 248-05-02
E-mail:mail@energetika.ooo
Web-сайт: www.energetika.ooo
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика») ИНН 7705976605Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30 Телефон: +7 (495) 248-05-02 E-mail: info@energetika.ooo
Web-сайт: www.energetika.ooo
Принцип действия уровнемера основан на измерении времени между генерацией электромагнитного импульса, отправляемого по волноводу, и получением обратного эхо-сигнала, отражённого от поверхности измеряемой (контролируемой) среды или границы раздела измеряемых (контролируемых) сред.
Генератор импульсов, установленный в электронном блоке уровнемера, излучает электромагнитные импульсы, которые передаются вдоль оси волновода до поверхности измеряемой (контролируемой) среды. Достигнув поверхности измеряемой (контролируемой) среды или границы раздела измеряемых (контролируемых) сред, электромагнитные импульсы отражаются и возвращаются обратно к детектору электронного блока.
Временной интервал между генерацией электромагнитных импульсов и возвращением обратного эхо-сигнала пропорционален расстоянию от электронного блока уровнемера до поверхности измеряемой (контролируемой) среды.
В электронном блоке уровнемера производится вычисление уровня контролируемой среды через измеренное расстояние. При наличии показывающего устройства уровнемер выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал по протоколам связи RS-485 или HART.
Уровнемер состоит из электронного блока, соединительного элемента (штуцера или фланца) и волновода, выполняющего роль зонда, погружаемого в измеряемую (контролируемую) среду. Волноводы изготавливаются в виде одинарного (или двойного) троса, одинарного стержня или стержня внутри коаксиальной трубки. Соединительный штуцер (или фланец) может быть выполнен с радиатором для отвода тепла (опционально).
Электронный блок включает в себя:
-
- микроконтроллер с электронным преобразователем;
-
- жидкокристаллический дисплей, отображающий измеренные величины. Уровнемеры выпускаются в модификациях:
RGW-701 - стержневой или тросовый волновод для измерений жидкостей и сыпучих материалов в сложных технологических условиях;
RGW-702 - стержневой или тросовый волновод в изолирующем покрытии из ПТФЭ для измерений агрессивных жидкостей;
RGW-703 - волновод в виде двойного троса для измерений жидкостей с низкой диэлектрической постоянной, мелкодисперсных порошков и пудры;
RGW-704 - коаксиальный волновод для измерений жидкостей с низкой
диэлектрической постоянной.
Условное обозначение и заводской номер уровнемеров в цифровом или буквенноцифровом формате наносятся на информационную табличку, закреплённую на электронном блоке, методом лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров от несанкционированного доступа пломбой завода-изготовителя предусмотрено.
Общий вид уровнемеров и место пломбирования представлен на рисунке 1.

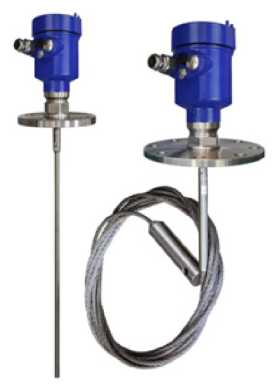

а) RGW-701

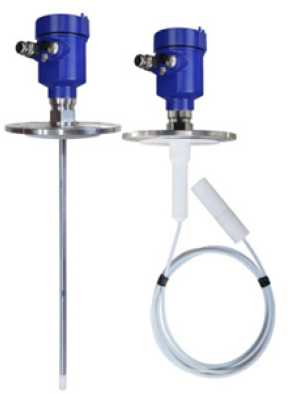

б) RGW-702

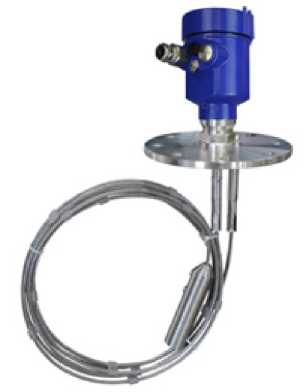

а) RGW-703
Место для пломбы завода-изготовителя
Место крепления информационной таблички

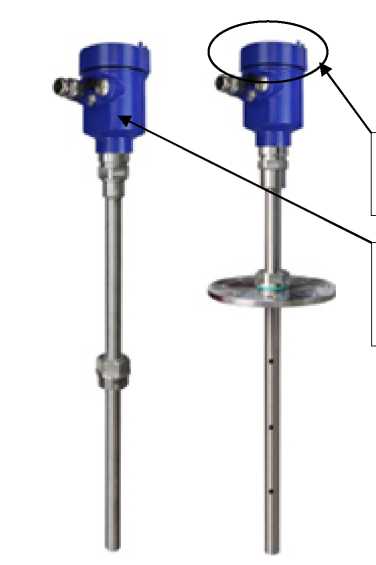

б) RGW-704
Рисунок 1 - Общий вид уровнемеров радарно-волноводных Streamlux RGW-700, места закрепления информационной таблички и места пломбирования пломбой завода-изготовителя

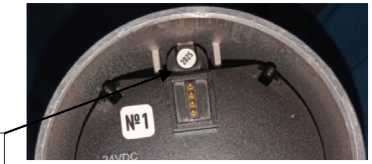

д) пломбирования пломбой завода-изготовителя
е) ЖКИ дисплей внешний вид
Уровнемер радарно-волноводный Streamlux RGW-700
Модификация: RGW-70X-XX-X-XX-X-X-X Заводской №: ХХХХХХХ
Диапазон: (0-30) м
Выходной сигнал 4-20 мА
Протокол связи: RS485
Питание: 24 В
Степень зашиты: IP67
Дата выпуска: ХХ.ХХ.202Х г.
Место нанесения знака об утверждении типа и заводского номера

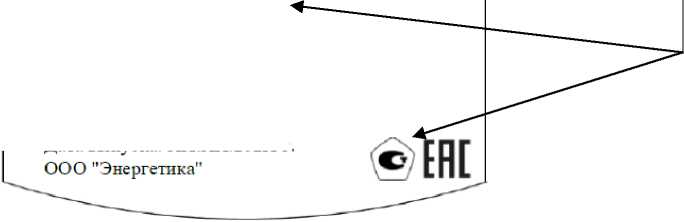

Рисунок 2 - Общий вид информационной таблички
Таблица 5 -
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер радарноволноводный |
Streamlux RGW-700* |
1 шт. |
В соответствии с заказом |
|
Паспорт |
yPB.38320799.RGW700.2 024 |
1 экз. | |
|
Руководство по эксплуатации |
yPB.38320799.RGW700.2 024 |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
|
* - в зависимости от модификации | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня*, м:
|
от 0 до 6 от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов*, Д, мм:
|
±5 ±2**; ±3; ±4 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды, уровня раздела сред в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм |
< Д |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±3 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер ** - При поверке в условиях эксплуатации без демонтажа пределы минимальной допускаемой абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов равны ±3 мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -40 до +60 |
|
Диапазон температур контролируемой (измеряемой) среды °С** |
от -40 до +200 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более ** |
4,0 |
|
Выходные сигналы - цифровой |
HART, RS485 Modbus |
|
- аналоговый |
4-20 мА |
|
Напряжение питания постоянного тока, В |
от 12 до 24 |
|
Масса уровнемера, кг, не более |
50 |
|
Степень защиты от проникновения пыли, посторонних тел и воды* * |
IP 66/IP67 |
|
* ЖК-дисплей функционирует при температуре от минус 20 до плюс 60 °С. | |
|
При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении | |
|
температуры в указанные пределы. При температуре ниже минус |
20 °С для считывания |
|
результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
|
** - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
