Номер по Госреестру СИ: 95942-25
95942-25 Уровнемеры радарные бесконтактные
(Streamlux RD-8000)
Назначение средства измерений:
Уровнемеры радарные бесконтактные Streamlux RD-8000 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов.
Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 1
Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 2
Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 3
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 48516d46-ac66-3066-9ec4-0e0fbbcb1898
ID в реестре СИ - 1426203
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Уровнемер радарный бесконтактный Streamlux RD-8001, RD8004, RD8002, RD8001, RD-8004,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Энергетика»
Страна - РОССИЯ
Населенный пункт - 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 933 дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Уровнемеры радарные бесконтактные (Streamlux RD-8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Энергетика»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95942-25 21.07.2030 |
Уровнемеры радарные бесконтактные, Streamlux RD-8000 Общество с ограниченной ответственностью «Энергетика» (РОССИЯ 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10) |
ОТ МП |
3 года |
|
95941-25 21.07.2030 |
Уровнемеры радарно-волноводные, Streamlux RGW-700 Общество с ограниченной ответственностью «Энергетика» (РОССИЯ 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10) |
ОТ МП |
3 года |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Уровнемеры радарные бесконтактные (Streamlux RD-8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО "ПМ" (RA.RU.312573) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Уровнемеры радарные бесконтактные (Streamlux RD-8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных и настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, обработки, отображения и передачи данных измерений, настройки параметров работы и самодиагностики.
Метрологически значимая часть ПО, заводские параметры и ключевые данные программирования защищены от несанкционированного доступа с помощью паролей и пломбированием уровнемеров и могут быть изменены только на предприятии-изготовителе.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
8ХХХХХ* |
|
* - символы ХХХХХ - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку на электронном блоке уровнемера методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Сведения о методиках (методах) измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.53-013-38320799-2024 «Уровнемеры радарные бесконтактные Streamlux RD-8000. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)
ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Телефон: +7 (495) 248-05-02
E-mail: info@energetika.ooo
Web-сайт: www.energetika.ooo
Изготовитель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Адрес места осуществления деятельности: 143500, Московская обл., г. Истра, тер. Производственной базы Трусово, зд. 52, стр. 10
Телефон: +7 (495) 248-05-02
E-mail:mail@energetika.ooo
Web-сайт: www.energetika.ooo
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Энергетика» (OOO «Энергетика»)ИНН 7705976605
Юридический адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30
Телефон: +7 (495) 248-05-02
E-mail: info@energetika.ooo
Web-сайт: www.energetika.ooo
Принцип действия уровнемера основан на измерении времени между генерацией электромагнитного импульса, концентрируемого в узкий луч пропусканием через линзу, и получением обратного эхо-сигнала, отражённого от поверхности измеряемой (контролируемой) среды.
Генератор импульсов, установленный в электронном блоке уровнемера, излучает электромагнитные импульсы, которые концентрируются линзой в луч заданных параметров. Достигнув поверхности измеряемой (контролируемой) среды, электромагнитные импульсы отражаются и возвращаются обратно к детектору электронного блока.
Временной интервал между генерацией электромагнитных импульсов и возвращением обратного эхо-сигнала пропорционален расстоянию от электронного блока уровнемера до поверхности измеряемой (контролируемой) среды. Для повышения точности измерений и исключения ложных эхо-сигналов применяется метод частотной модуляции сигнала.
В электронном блоке уровнемера производится вычисление уровня контролируемой среды через измеренное расстояние. При наличии показывающего устройства уровнемер выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал по протоколам связи RS-485 или HART.
Уровнемеры состоят из электронного блока и антенны.
Электронный блок включает в себя:
-
- микроконтроллер с электронным преобразователем;
-
- жидкокристаллический дисплей, отображающий измеренные величины. Уровнемеры выпускаются в модификациях:
RD8001 - общего использования;
RD8002 - оснащённые универсальной продувочной и поворотной системой для измерения сыпучих материалов;
RD8003 - с резьбовым креплением;
RD8004 - рассчитаны на работу в высоких температурах.
Условное обозначение и заводской номер уровнемеров в цифровом или в буквенноцифровом формате наносятся на информационную табличку, закреплённую на электронном блоке, методом лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров от несанкционированного доступа пломбой завода-изготовителя предусмотрено.

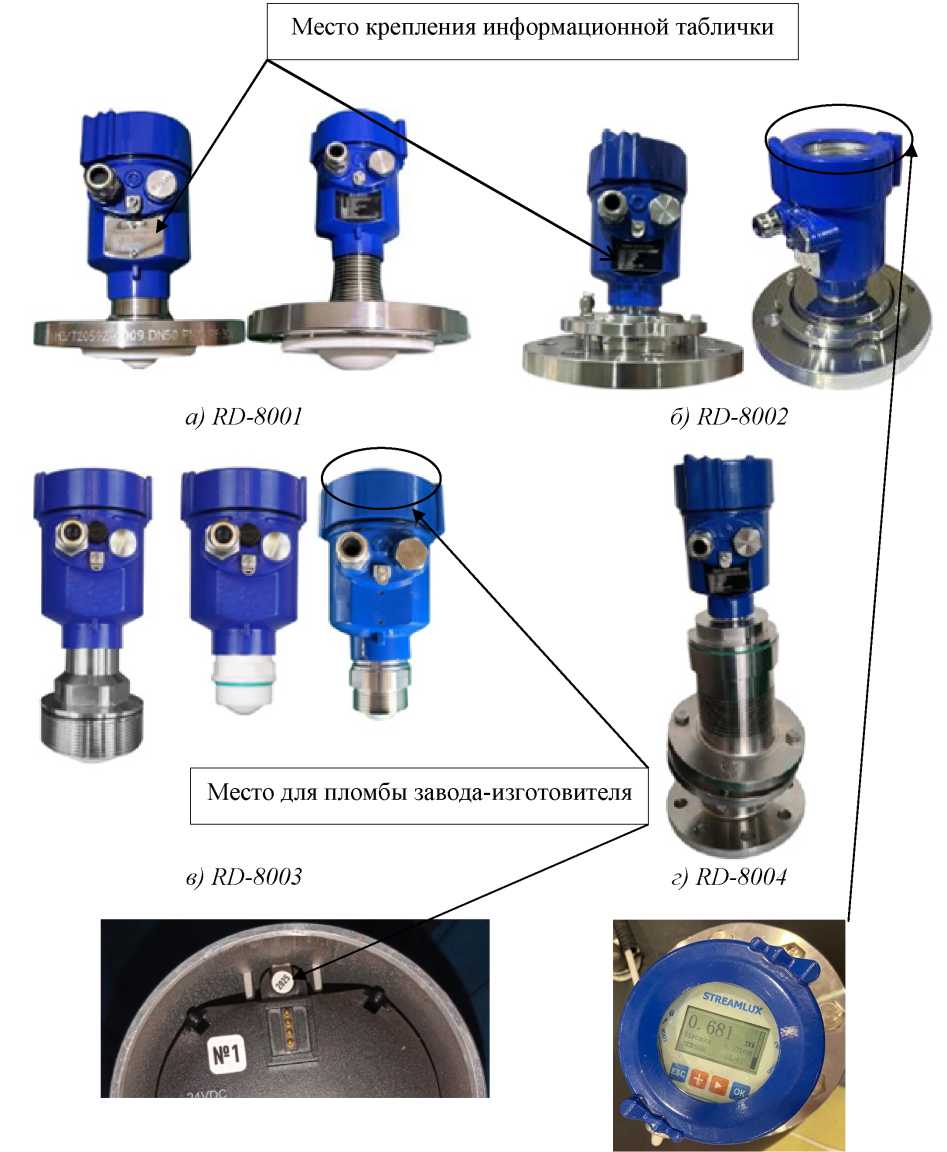

Общий вид уровнемеров и место пломбирования представлен на рисунке 1.
Место крепления информационной таблички
Место для пломбы завода-изготовителя
д) место пломбирования пломбой завода-изготовителя
е) ЖКИ дисплей внешний вид
Рисунок 1 - Общий вид уровнемеров радарных бесконтактных Streamlux RD-8000, места закрепления информационной таблички и места пломбирования пломбой завода-изготовителя
Уровнемер радарный бесконтактный Streamlux RD-8000
Модификация: RD-800X-XX-X-XX-X-X-X
Заводской №: ХХХХХХХ
Диапазон: (0-100) м
Выходной сигнал 4-20 мА
Протокол связи: RS485
Питание: 24 В
Степень защиты: IP67

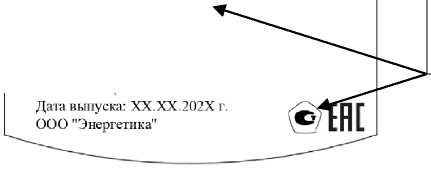

Место нанесения знака об утверждении типа и заводского
номера
Рисунок 2 - Общий вид информационной таблички
Таблица 5 -
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
Уровнемер радарный бесконтактный |
Streamlux RD-8000* |
1 шт. |
В соответствии с заказом |
|
Паспорт |
УРБ.38320799.КС- 8000.2024 |
1 экз. | |
|
Руководство по эксплуатации |
УРБ.38320799.КС- 8000.2024 |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
|
* - в зависимости от модификации | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня измеряемой (контролируемой) среды, м* |
от 0 до 30 |
|
Диапазон показаний, м |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов*, Д, мм:
|
±20 ±2**; ±3; ±4 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер **- При поверке в условиях эксплуатации без демонтажа минимальные пределы допускаемой абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов равны ±3 мм | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм |
<Д |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±3 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -40 до +60 |
|
Диапазон температур контролируемой (измеряемой) среды °С** |
от -40 до +1000 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более ** |
2,5 |
|
Выходные сигналы - цифровой |
HART, RS485 Modbus |
|
- аналоговый |
4-20 мА |
|
Напряжение питания постоянного тока, В |
от 12 до 24 |
|
Масса уровнемера, кг, не более |
20 |
|
Степень защиты от проникновения пыли, посторонних тел и воды* * |
IP 66/IP67 |
|
* ЖК-дисплей функционирует при температуре от минус 20 до плюс 60 °С. | |
|
При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении | |
|
температуры в указанные пределы. При температуре ниже минус |
20 °С для считывания |
|
результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
|
** - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
