Номер по Госреестру СИ: 95945-25
95945-25 Микротвердомеры Виккерса-Кнупа
(MERTIS)
Назначение средства измерений:
Микротвердомеры Виккерса-Кнупа MERTIS (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и шкалам Кнупа.
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 1
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 2
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 3
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 4
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 5
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 6
Внешний вид.
Микротвердомеры Виккерса-Кнупа
Рисунок № 7
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 7de6ed4c-2d5a-78a9-3133-ba310da4c92e
ID в реестре СИ - 1426200
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Shangcai Testermachine Co. Ltd
Страна - КИТАЙ
Населенный пункт - No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Микротвердомеры Виккерса-Кнупа (MERTIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Shangcai Testermachine Co. Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95945-25 21.07.2030 |
Микротвердомеры Виккерса-Кнупа, MERTIS Shanghai Shangcai Testermachine Co. Ltd (КИТАЙ No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Микротвердомеры Виккерса-Кнупа (MERTIS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Микротвердомеры Виккерса-Кнупа (MERTIS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) микротвердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные внешнего |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-H |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 7 «Порядок работы» документа «MERTIS MHV - 01РЭ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения;
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания;
Приказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»;
Стандарт предприятия «Микротвердомеры Виккерса-Кнупа MERTIS. СП».
ПравообладательКомпания «Shanghai Shangcai Testermachine Co. Ltd», Китай
Адрес: No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411, China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
К данному типу микротвердомеров относятся микротвердомеры, выпускаемые под товарным знаком «MERTIS».
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса или алмазной пирамиды Кнупа, с последующим измерением длин диагоналей восстановленного отпечатка для шкал Виккерса и длины большей диагонали восстановленного отпечатка для шкал Кнупа.
Конструктивно твердомеры имеют металлический корпус белого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в двенадцати модификациях MERTIS 402HVS-1000Z, MERTIS 404НVS-1000Z, MERTIS HV-1000, MERTIS HV-1000Z, MERTIS HVS-1000Z, MERTIS MHV-1000Z, MERTIS MHV-1000Z/V2.0, MERTIS MHV-1000Z/V3.0,
MERTIS XHVT-1000Z, MERTIS XHVT-1000Z/V2.0, MERTIS XHVT-1000Z/V3.0,
MERTIS QHVT-1000Z.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции,
поддерживаемые в микротвердомерах
|
Наличие опций в модификации твердомера |
Символ |
|
Наличие автоматической турели |
Z |
|
Увеличенный сенсорный экран |
M |
|
Цифровой окуляр и функция печати |
S |
|
Внешний блок управления с сенсорным экраном |
QT |
|
Встроенный компьютер с сенсорным экраном |
XT |
|
Автоматический X-Y испытательный стол, внешнее ПО |
V2.0 |
|
Автоматический X-Y-Z испытательный стол, автофокусировка, внешнее ПО |
V3.0 |
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-7.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-7.

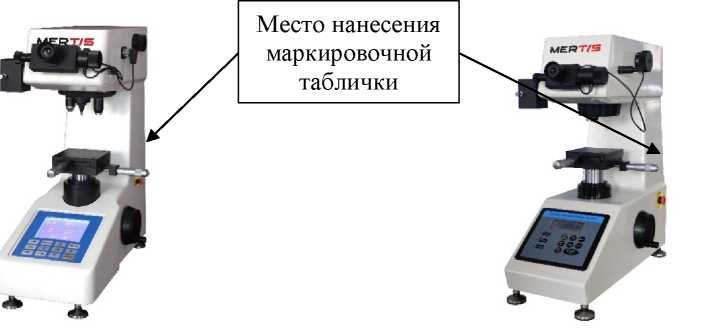

Рисунок 2 - Общий вид микротвердомеров
Виккерса-Кнупа MERTIS HV-1000,
MERTIS HV-1000Z, MERTIS HVS-1000Z
Рисунок 1 - Общий вид микротвердомеров Виккерса-Кнупа MERTIS 402HVS -1000Z, MERTIS 404HVS -1000Z
Место нанесения маркировочной таблички

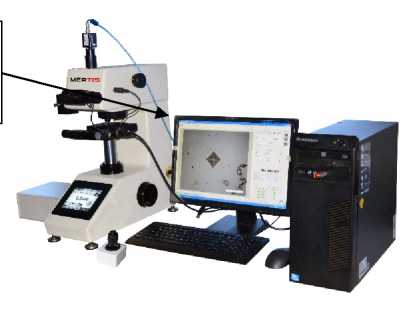

Рисунок 3 - Общий вид микротвердомеров Рисунок 4 - Общий вид микротвердомеров
Виккерса-Кнупа MERTIS MHV-1000Z Виккерса-Кнупа MERTIS MHV-1000Z/V2.0,
MERTIS MHV-1000Z/V3.0
Место нанесения маркировочной таблички
Рисунок 5 - Общий вид микротвердомеров
Виккерса-Кнупа MERTIS XHVT-1000Z

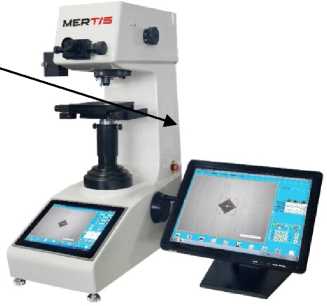

Рисунок 6 - Общий вид микротвердомеров
Виккерса-Кнупа MERTIS XHVT-1000Z/V2.0,
MERTIS XHVT-1000Z/V3.0

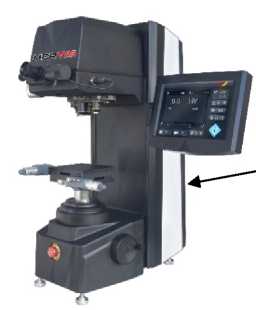

Рисунок 7 - Общий вид микротвердомеров Виккерса-Кнупа
MERTIS QHVT-1000Z
Место нанесения маркировочной таблички
Таблица 7 - Комплектность микротвердомера
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер Виккерса-Кнупа |
MERTIS |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Цифровая камера* |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
MERTIS MHV - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса и
шкалам Кнупа
|
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
0,098; 0,245; 0,490; 0,981 |
±1,5 |
|
1,961; 2,942; 4,903; 9,807; 19,61* |
±1,0 |
|
* Опционально, в соответствии с заказом | |
Таблица 4 - Метрологические характеристики микротвердомеров по шкалам Виккерса
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV, (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV0,2; HV0,3; HV0,5; HV1; HV2 |
3,0 |
2,9 |
|
HV0,1 |
4,7 |
4,3 | |
|
HV0,05 |
6,2 |
5,8 | |
|
HV0,01; HV0,025 |
7,8 |
7,2 | |
|
Св. 75 до 125 включ. |
HV1; HV2 |
3 |
3 |
|
HV0,2; HV0,3; HV0,5 |
4 |
4 | |
|
HV0,1 |
6 |
6 | |
|
HV0,05 |
8 |
8 | |
|
HV0,01; HV0,025 |
10 |
10 | |
|
Св. 125 до 250 включ. |
HV1; HV2 |
9 |
8 |
|
HV0,3; HV0,5 |
12 |
10 | |
|
HV0,2 |
16 |
10 | |
|
HV0,1 |
18 |
15 | |
|
HV0,05 |
20 |
19 | |
|
HV0,01; HV0,025 |
20 |
20 | |
|
Св. 250 до 350 включ. |
HV1; HV2 |
13 |
13 |
|
HV0,2; HV0,3; HV0,5 |
17 |
15 | |
|
HV0,1 |
25 |
22 | |
|
HV0,05 |
32 |
29 | |
|
HV0,01; HV0,025 |
33 |
30 | |
|
Св. 350 до 525 включ. |
HV1; HV2 |
21 |
19 |
|
HV0,2; HV0,3; HV0,5 |
25 |
22 | |
|
HV0,1 |
36 |
33 | |
|
HV0,05 |
47 |
43 | |
|
Св. 525 до 650 включ. |
HV1; HV2 |
24 |
22 |
|
HV0,2; HV0,3; HV0,5 |
30 |
26 | |
|
HV0,1 |
45 |
39 | |
|
Св. 650 до 750 включ. |
HV1; HV2 |
30 |
25 |
|
HV0,2; HV0,3; HV0,5 |
35 |
30 | |
|
HV0,1 |
50 |
45 | |
|
Св. 750 до 850 включ. |
HV1; HV2 |
35 |
31 |
|
HV0,2; HV0,3; HV0,5 |
50 |
40 | |
|
HV0,1 |
70 |
60 | |
|
Св. 850 до 1000 включ. |
HV1; HV2 |
45 |
36 |
|
HV0,2; HV0,3; HV0,5 |
60 |
45 | |
|
Св. 1000 до 1250 включ. |
HV1; HV2 |
60 |
58 |
|
HV0,5 |
70 |
66 | |
|
Св. 1250 до 1500 включ. |
HV1; HV2 |
70 |
60 |
|
HV0,5 |
78 |
72 | |
|
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений | |||
Таблица 5 - Метрологические характеристики микротвердомеров по шкалам Кнупа
|
Диапазон измерений чисел твёрдости HK |
Шкалы |
Пределы допускаемых абсолютных погрешностей HK (±) |
Размах чисел твёрдости HK, не более |
|
От 17 до 150 включ. |
HK0,5; HK1; HK2 |
10,4 |
10,4 |
|
HK0,1; HK0,2; HK0,3 |
11,6 |
11,6 | |
|
HK0,025; HK 0,05 |
12,8 |
12,8 | |
|
HK0,01 |
14,0 |
14,0 | |
|
Св. 150 до 350 включ. |
HK0,5; HK1; HK2 |
26,0 |
26,0 |
|
HK0,1; HK0,2; HK0,3 |
27,0 |
27,0 | |
|
HK0,025; HK 0,05 |
28,4 |
28,4 | |
|
HK0,01 |
29,8 |
29,8 | |
|
Св. 350 до 650 включ. |
HK0,5; HK1; HK2 |
39,0 |
39,0 |
|
HK0,1; HK0,2; HK0,3 |
42,0 |
42,0 | |
|
HK0,025; HK 0,05 |
45,4 |
45,4 | |
|
Св. 650 до 800 включ. |
HK0,5; HK1; HK2 |
44,2 |
44,2 |
|
HK0,1; HK0,2; HK0,3 |
46,8 |
46,8 | |
|
Св. 800 до 1000 включ. |
HK0,5; HK1; HK2 |
65,0 |
65,0 |
|
HK0,1; HK0,2; HK0,3 |
80,6 |
80,6 | |
|
Св. 1000 до 1500 включ. |
HK0,5; HK1; HK2 |
83,2 |
83,2 |
|
HK0,1; HK0,2; HK0,3 |
130,0 |
130,0 | |
|
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений | |||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
570 |
|
ширина |
345 |
|
высота |
685 |
|
Масса, кг, не более |
55 |
