Номер по Госреестру СИ: 95691-25
95691-25 Расходомеры вихревые
(AFLOWT VT)
Назначение средства измерений:
Расходомеры вихревые AFLOWT VT (далее - расходомеры) предназначены для измерений объёмного (массового) расхода и объёма (массы) жидкостей, газов, насыщенного и перегретого пара, а также объёма и объёмного расхода газа, приведённых к стандартным/нормальным условиям.
Внешний вид.
Расходомеры вихревые

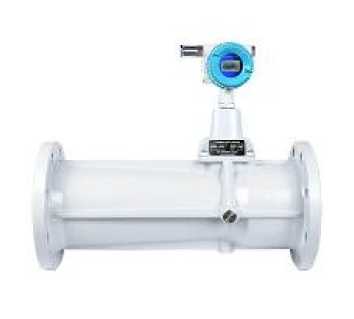

Рисунок № 1
Внешний вид.
Расходомеры вихревые

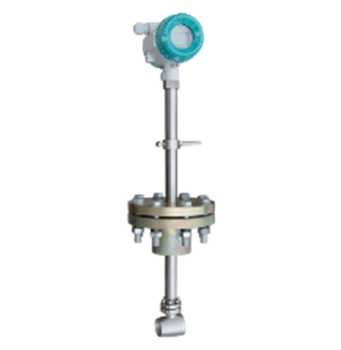

Рисунок № 2
Внешний вид.
Расходомеры вихревые
Рисунок № 3
Внешний вид.
Расходомеры вихревые
Рисунок № 4
Внешний вид.
Расходомеры вихревые

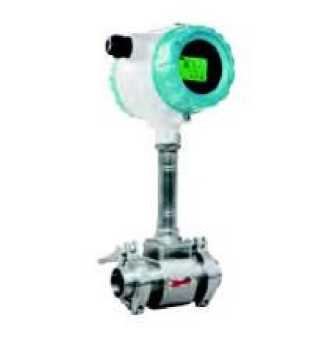

Рисунок № 5

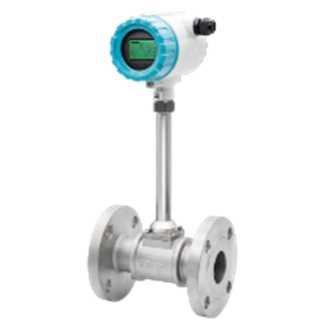

Внешний вид.
Расходомеры вихревые
Рисунок № 6
Внешний вид.
Расходомеры вихревые

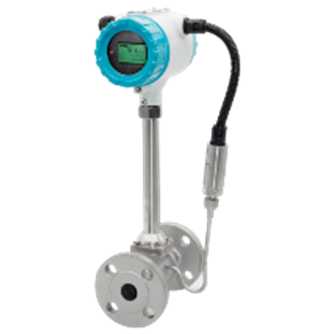

Рисунок № 7

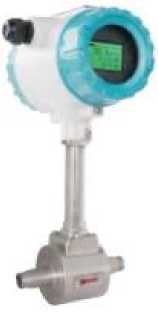

Внешний вид.
Расходомеры вихревые
Рисунок № 8
Внешний вид.
Расходомеры вихревые

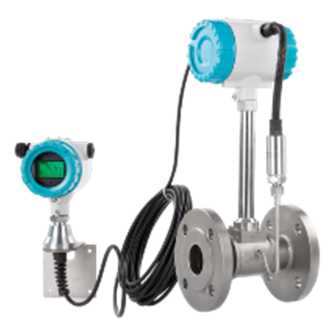

Рисунок № 9
Внешний вид.
Расходомеры вихревые

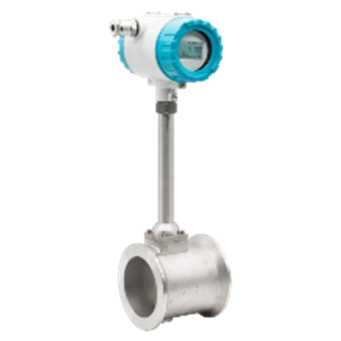

Рисунок № 10
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197462
ID в реестре СИ - 1426092
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для расходомеров, работающих на газе; 5 лет - для расходомеров, работающих на жидкости
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VT470, AFLOWT VT470 DN 80, AFLOWT VT470 DN 65, AFLOWT VT470 DN 50, AFLOWT VT470 DN 40, AFLOWT VT470 DN 150, AFLOWT VT470 DN 125, AFLOWT VT470 DN 100,
Производитель
Изготовитель - Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; "Q&T Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 24
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1180 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1180 от 2025.06.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры вихревые (AFLOWT VT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; "Q&T Instrument Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95691-25 16.06.2030 |
Расходомеры вихревые, AFLOWT VT Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - для расходомеров, работающих на газе; 5 лет - для расходомеров, работающих на жидкости |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Расходомеры вихревые (AFLOWT VT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВЗЛЕТ" (RA.RU.312585) | 23 | 1 | 23 | 0 | 0 | 23 | 23 | 0 | ||
| ООО "ЦСМ" (RA.RU.312904) | 10 | 8 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры вихревые (AFLOWT VT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VZVT |
|
Номер версии (идентификационный номер) ПО |
9.х |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типа и заводской номер (на полимерной наклейке), состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.Расположение маркировочной таблички показано на рисунке 2.
Рисунок 2 - Маркировочная табличка
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VZVT |
|
Номер версии (идентификационный номер) ПО |
9.х |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
начение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Номинальный диаметр1), DN |
от 20 до 200 |
от 80 до 1600 |
от 15 до 300 |
|
Диапазон измерений объёмного (массового2) расхода жидкости, м3/ч (т/ч) |
- |
от 6 до 70000 (от 6 до 70000) |
от 0,5 до 2500 (от 0,5 до 2500) |
|
Диапазон измерений объёмного (массо-вого2)) расхода газа, пара, м3/ч (кг/ч) |
от 6 до 8000 (от 6,8 до 80400) |
от 60 до 400000 (от 67,7 до 4020000) |
от 5 до 16000 (от 5,6 до 272000) |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма (массы) жидкости в потоке и объёмного (массового) расхода3) жидкости, % |
- |
±1,5; ±2,0; ±2,5 |
±0,75; ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода3) газа, пара, до, % |
±1,0; ±1,5; ±2,0; ±2,5 |
±1,5; ±2,0; ±2,5 |
±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода газа, приведённых к стандартным условиям 3),4), % |
±V^o + St + 8р + йр | ||
|
Наименование параметра |
Значение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, At, °C |
±(0,3 + 0,005-|t|) | ||
|
Пределы допускаемой основной приведённой (к верхнему переделу диапазона измерений) погрешности измерений давления газа, при температуре окружающего воздуха +20 °С, ур, % |
±0,2 | ||
|
Пределы допускаемой дополнительной приведённой (к верхнему переделу диапазона измерений) погрешности преобразования и вычисления значений давления измеряемой среды, вызванной отклонением температуры окружающего воздуха от +20 °С, урдоп, %/10 °С |
±0,01 | ||
|
Пределы допускаемой относительной погрешности измерений плотности газа, др, % |
±0,3 | ||
Yp - пределы допускаемой приведённой погрешности измерений давления среды, %; др - пределы допускаемой относительной погрешности измерений давления среды, %; др - пределы допускаемой относительной погрешности измерений плотности среды, %. | |||
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Измеряемая среда |
жидкость, газ, пар | ||
|
Диапазон температуры измеряемой среды, °Сп |
от -20 до +80 |
от -40 до +250 от -40 до +350 |
от -40 до +250 от -40 до +350 |
|
Давление измеряемой среды избыточное, МПа1) |
от 0 до 1,6 от 0 до 2,5 |
от 0 до 1,6 |
от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6,4 от 0 до 10 от 0 до 26 |
|
Параметры питания:
|
от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
|
Потребляемая мощность, Вт, не более |
15 | ||
|
Наименование параметра |
Значение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Выводы и интерфейсы: |
| ||
|
Параметры выходных сигналов:
|
от 0 до 10000 от 4 до 20 | ||
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 142542015 (IEC 60529) !) |
IP65 (электронный преобразователь) IP65 / IP68 (первичный преобразователь) | ||
|
Маркировка взрывозащиты |
0Ex ia IIC Т6...Т5 Ga Х | ||
|
Температура окружающей среды при эксплуатации, °С |
от -30 до +60 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
|
Относительная влажность окружающей среды, %, не более |
90 |
85 |
85 |
1) В зависимости от исполнения. Конкретные значения указываются в паспорте.
2) По заказу.
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
20 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера на полимерной наклейке.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3 руководства по эксплуатации ШКСД.407231.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ШКСД.407231.001 ТУ «Расходомеры вихревые AFLOWT VT. Технические условия».
ПравообладательАкционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38
Е-mail: mail@vzljot.ru
Web-сайт: www.vzljot.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г.
вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Взлет» (АО «Взлет»)ИНН 7826013976
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38
Е-mail: mail@vzljot.ru
Web-сайт: www.vzljot.ru
Изготовители Акционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Адрес места осуществления деятельности: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38
Е-mail: mail@vzljot.ru
Web-сайт: www.vzljot.ru
«Q&T Instrument Co., Ltd», КНР
Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
E-mail: qtinstrument@gmail.com
Web-сайт: www.qtmeters.com
Принцип работы расходомеров основан на создании в потоке движущейся по трубопроводу среды устойчивых вихрей (дорожки Кармана), в потоке измеряемой среды, обтекающей неподвижное препятствие определённой формы (тело обтекания), частота срыва которых пропорциональна скорости потока.
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в электронный преобразователь.
Электронный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
-
- вычисление объёмного расхода и объёма среды;
-
- при наличии встроенных датчиков давления и температуры осуществляет расчёт объёма и объёмного расхода газа, приведённого к стандартным/нормальным условиям;
-
- при наличии дисплея индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
-
- самодиагностику неисправностей и их индикацию;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
К данному типу относятся расходомеры моделей VT370, VT450, VT470.
Расходомеры изготавливаются в следующих исполнениях: компактное, раздельное, фланцевое, резьбовое, Tri-clamp, бесфланцевое типа «сэндвич».
В расходомерах VT450 тело обтекания и сенсор объединены в специальный конструктив зонда, который устанавливается в измерительном сечении трубопровода на погружной штанге на определённой глубине.
Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.

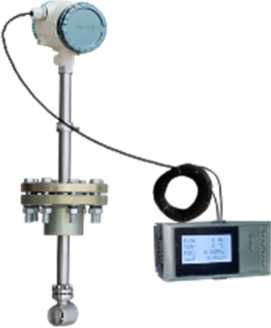

Разнесённое исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.
Общий вид расходомеров вихревых AFLOWT VT представлен на рисунке 1.
Цвет корпуса первичного преобразователя окрашивается по заказу.
а) VT370
б) VT450, компактное исполнение
в) VT450, разнесённое исполнение
д) VT470, исполнение Triclamp
г) VT470, резьбовое исполнение

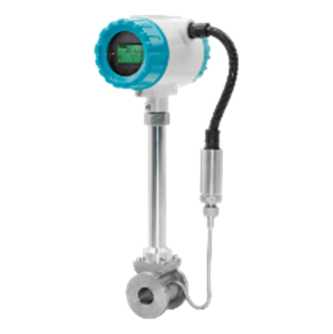

ж) VT470, компактное фланцевое исполнение с компенсацией

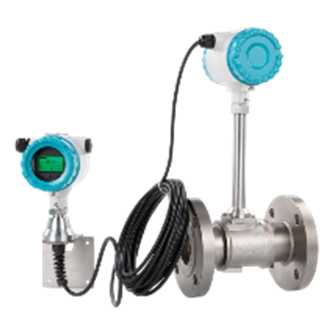

з) VT470, разнесённое фланцевое исполнение
е) VT470, компактное фланцевое исполнение

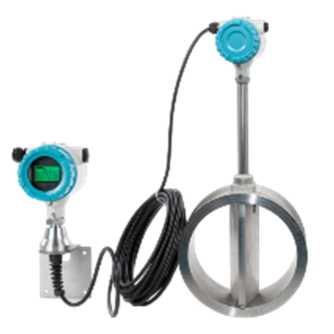

и) VT470, разнесённое фланцевое исполнение с компенсацией
к) VT470, компактное бесфланцевое исполнение
л) VT470, компактное бесфланцевое исполнение с компенсацией
м) VT470, разнесённое бесфланцевое исполнение
Рисунок 1 - Внешний вид расходомеров вихревых AFLOWT VT
Знак утверждения типа и заводской номер (на полимерной наклейке), состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.
Расположение маркировочной таблички показано на рисунке 2.

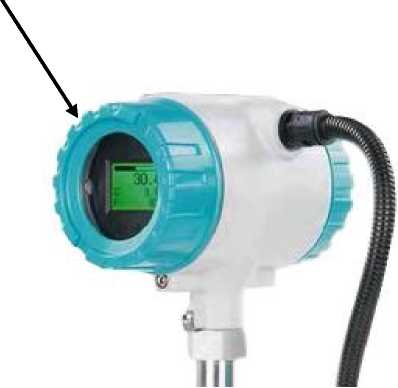

Рисунок 2 - Маркировочная табличка
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
начение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Номинальный диаметр1), DN |
от 20 до 200 |
от 80 до 1600 |
от 15 до 300 |
|
Диапазон измерений объёмного (массового2) расхода жидкости, м3/ч (т/ч) |
- |
от 6 до 70000 (от 6 до 70000) |
от 0,5 до 2500 (от 0,5 до 2500) |
|
Диапазон измерений объёмного (массо-вого2)) расхода газа, пара, м3/ч (кг/ч) |
от 6 до 8000 (от 6,8 до 80400) |
от 60 до 400000 (от 67,7 до 4020000) |
от 5 до 16000 (от 5,6 до 272000) |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма (массы) жидкости в потоке и объёмного (массового) расхода3) жидкости, % |
- |
±1,5; ±2,0; ±2,5 |
±0,75; ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода3) газа, пара, до, % |
±1,0; ±1,5; ±2,0; ±2,5 |
±1,5; ±2,0; ±2,5 |
±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода газа, приведённых к стандартным условиям 3),4), % |
±V^o + St + 8р + йр | ||
|
Наименование параметра |
Значение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, At, °C |
±(0,3 + 0,005-|t|) | ||
|
Пределы допускаемой основной приведённой (к верхнему переделу диапазона измерений) погрешности измерений давления газа, при температуре окружающего воздуха +20 °С, ур, % |
±0,2 | ||
|
Пределы допускаемой дополнительной приведённой (к верхнему переделу диапазона измерений) погрешности преобразования и вычисления значений давления измеряемой среды, вызванной отклонением температуры окружающего воздуха от +20 °С, урдоп, %/10 °С |
±0,01 | ||
|
Пределы допускаемой относительной погрешности измерений плотности газа, др, % |
±0,3 | ||
Yp - пределы допускаемой приведённой погрешности измерений давления среды, %; др - пределы допускаемой относительной погрешности измерений давления среды, %; др - пределы допускаемой относительной погрешности измерений плотности среды, %. | |||
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Измеряемая среда |
жидкость, газ, пар | ||
|
Диапазон температуры измеряемой среды, °Сп |
от -20 до +80 |
от -40 до +250 от -40 до +350 |
от -40 до +250 от -40 до +350 |
|
Давление измеряемой среды избыточное, МПа1) |
от 0 до 1,6 от 0 до 2,5 |
от 0 до 1,6 |
от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6,4 от 0 до 10 от 0 до 26 |
|
Параметры питания:
|
от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
|
Потребляемая мощность, Вт, не более |
15 | ||
|
Наименование параметра |
Значение параметра | ||
|
VT370 |
VT450 |
VT470 | |
|
Выводы и интерфейсы: |
| ||
|
Параметры выходных сигналов:
|
от 0 до 10000 от 4 до 20 | ||
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 142542015 (IEC 60529) !) |
IP65 (электронный преобразователь) IP65 / IP68 (первичный преобразователь) | ||
|
Маркировка взрывозащиты |
0Ex ia IIC Т6...Т5 Ga Х | ||
|
Температура окружающей среды при эксплуатации, °С |
от -30 до +60 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
|
Относительная влажность окружающей среды, %, не более |
90 |
85 |
85 |
1) В зависимости от исполнения. Конкретные значения указываются в паспорте.
2) По заказу.
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
20 |
