Номер по Госреестру СИ: 95672-25
95672-25 Источники питания постоянного тока
(АКИП-1192)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1192 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197451
ID в реестре СИ - 1426081
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1192-150-5,
Производитель
Изготовитель - UNI-TREND TECHNOLOGY (CHINA) CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1167 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1192)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений UNI-TREND TECHNOLOGY (CHINA) CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93987-24 02.12.2029 |
Осциллографы цифровые, АКИП-4115В UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93988-24 02.12.2029 |
Осциллографы цифровые, АКИП-4131В UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94383-25 17.01.2030 |
Генераторы сигналов специальной формы, АКИП-3433 UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95672-25 16.06.2030 |
Источники питания постоянного тока, АКИП-1192 UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Источники питания постоянного тока (АКИП-1192)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Источники питания постоянного тока (АКИП-1192)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01.0001 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1192».
ПравообладательUNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Изготовитель
UNI-TREND TECHNOLOGY (CHINA) CO., LTD, КитайАдрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
UNI-TREND TECHNOLOGY (CHINA) CO., LTD, КитайАдрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием и подачей на стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схему измерения.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке.
Источники питания выполнены в виде компактного моноблока со съемным сетевым кабелем питания. На передней панели расположены выходные клеммы, разъем USB, универсальный регулятор, клавиши настройки выходных напряжения/тока, цветной ЖКИ. На задней панели расположен разъем для подключения сетевого шнура питания и порты интерфейсов RS232, RS485, USB, LAN и вентилятор системы охлаждения.
Источники выпускаются в 6 модификациях АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-150-5, АКИП-1192-60-15, АКИП-1192-60-25, АКИП-1192-150-10, которые
отличаются между собой значениями номиналов выходных напряжения/тока, уровнем пульсаций, значением нестабильности напряжения/тока/мощности.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится при помощи наклейки, размещаемой на задней панели корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Б
_J _J J } 3 )
Рр^НКПЛ-ЯГ-Н
ГЛ’.Г|Й1г1ГГ1Г'Ш
. ■ ' _L _F ■-
45.209 v
4,5719 a
206.69 w
Oinwt OVP <JCP irne 0И 5w9i(№gd
Set: Ltr* w
ati QOfl v e SS-ййС V DO.OOD AQ ОТ.РИА
TiTW M?<JM 5.
■■I I
пн aMJV Moinul
■ cv

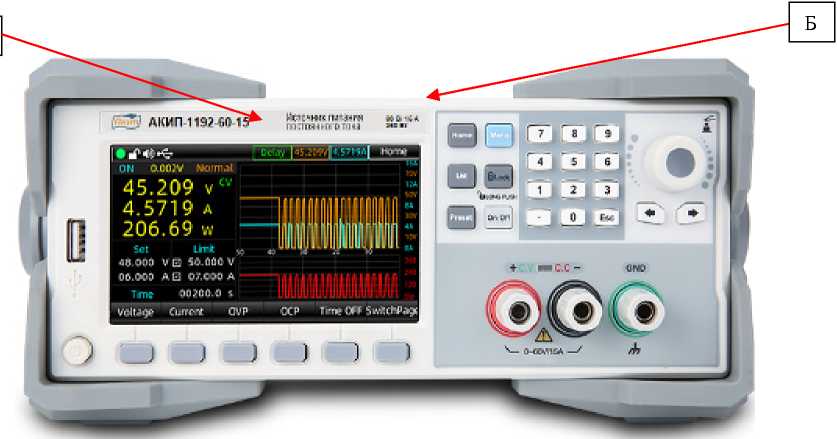

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
В
Г
Г СМ’№ SMZWV

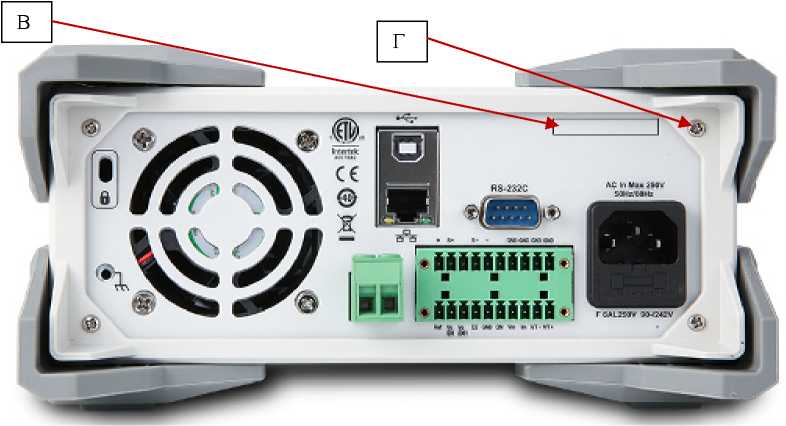

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения выходного напряжения, В: АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-60-25 |
от 0 до 60 |
|
АКИП-1192-150-5, АКИП-1192-150-10 |
от 0 до 150 |
|
Диапазон воспроизведения силы тока, А: АКИП-1192-60-5, АКИП-1192-150-5 |
от 0 до 5 |
|
АКИП-1192-60-10, АКИП-1192-150-10 |
от 0 до 10 |
|
АКИП-1192-60-15 |
от 0 до 15 |
|
АКИП-1192-60-25 |
от 0 до 25 |
|
Максимальная выходная мощность, Вт: АКИП-1192-60-5 |
100 |
|
АКИП-1192-60-10, АКИП-1192-150-5 |
200 |
|
АКИП-1192-60-15 |
360 |
|
АКИП-1192-60-25, АКИП-1192-150-10 |
600 |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: АКИП-1192-60-5 |
±(0,000тых+0,003) |
|
АКИП-1192-60-10 |
±(0,0001-ивых+0,01) |
|
АКИП-1192-60-15 |
±(0,0001-ивых+0,03) |
|
АКИП-1192-60-25 |
±(0,0001-ивых+0,03) |
|
АКИП-1192-150-5 |
±(0,0001-ивых+0,02) |
|
АКИП-1192-150-10 |
±(0,0001-ивых+0,025) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: АКИП-1192-60-5 |
±(0,0001-ивых+0,003) |
|
АКИП-1192-60-10 |
±(0,0001-ивых+0,01) |
|
АКИП-1192-60-15 |
±(0,0001-ивых+0,03) |
|
АКИП-1192-60-25 |
±(0,0001-ивых+0,03) |
|
АКИП-1192-150-5 |
±(0,0001-ивых+0,02) |
|
АКИП-1192-150-10 |
±(0,0001-ивых+0,025) |
|
Нестабильность силы тока при изменении напряжения питания, А: АКИП-1192-60-5 |
±(0,0005-1вых+0,002) |
|
АКИП-1192-60-10 |
±(0,0005-1вых+0,004) |
|
АКИП-1192-60-15 |
±(0,0005-1вых+0,006) |
|
АКИП-1192-60-25 |
±(0,0001-1вых+0,01) |
|
АКИП-1192-150-5 |
±(0,001-1вых+0,01) |
|
АКИП-1192-150-10 |
±(0,0005-!вых+0,01) |
Продолжение таблицы 2
|
1 |
2 |
|
Нестабильность силы тока при изменении напряжения на | |
|
нагрузке, А: | |
|
АКИП-1192-60-5 |
±(0,0005-1выХ+0,002) |
|
АКИП-1192-60-10 |
±(0,0005-1выХ+0,004) |
|
АКИП-1192-60-15 |
±(0,0005-Ьых+0,00б) |
|
АКИП-1192-60-25 |
±(0,0001-1вых+0,01) |
|
АКИП-1192-150-5 |
±(0,001-ЬыХ+0,01) |
|
АКИП-1192-150-10 |
±(0,0005-[выХ+0,01) |
|
Разрешение при установке напряжения, мВ |
1 |
|
Разрешение при установке силы тока, мА |
0,1 |
|
Разрешение при измерении напряжения, мВ: | |
|
АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, | |
|
АКИП-1192-60-25 | |
|
- диапазон измерений до 10 В |
0,1 |
|
- диапазон измерений от 10 В |
1 |
|
АКИП-1192-150-5, АКИП-1192-150-10 | |
|
- диапазон измерений до 100 В |
1 |
|
- диапазон измерений от 100 В |
10 |
|
Разрешение при измерении силы тока, мА: | |
|
АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-150-5, | |
|
АКИП-1192-150-10 |
0,1 |
|
АКИП-1192-60-15, АКИП-1192-60-25 | |
|
- диапазон измерений до 10 А |
0,1 |
|
- диапазон измерений от 10 А |
1 |
|
Пределы допускаемой абсолютной погрешности при установке | |
|
напряжения, В: | |
|
АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, | |
|
АКИП-1192-60-25 |
±(0,0003^вых+0,005) |
|
АКИП-1192-150-5 |
±(0,0004^вых+0,03) |
|
АКИП-1192-150-10 |
±(0,0003^вых+0,02) |
|
Пределы допускаемой абсолютной погрешности при установке силы | |
|
тока, А: | |
|
АКИП-1192-60-5 |
±(0,001-1вых+0,005) |
|
АКИП-1192-60-10, АКИП-1192-150-5 |
±(0,001<[вых+0,01) |
|
АКИП-1192-60-15 |
±(0,001-1вых+0,015) |
|
АКИП-1192-60-25, АКИП-1192-150-10 |
±(0,001-1вых+0,025) |
|
Пределы допускаемой основной абсолютной погрешности при | |
|
измерении напряжения, В: | |
|
АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, | |
|
АКИП-1192-60-25 |
±(0,0003^вых+0,005) |
|
АКИП-1192-150-5 |
±(0,0004^вых+0,03) |
|
АКИП-1192-150-10 |
±(0,0003^вых+0,02) |
|
Пределы допускаемой основной абсолютной погрешности при | |
|
измерении силы тока, А: | |
|
АКИП-1192-60-5 |
±(0,001-1вых+0,005) |
|
АКИП-1192-60-10, АКИП-1192-150-5 |
±(0,001-1вых+0,01) |
|
АКИП-1192-60-15 |
±(0,001-1вых+0,015) |
|
АКИП-1192-60-25, АКИП-1192-150-10 |
±(0,001-!вых+0,025) |
Продолжение таблицы 2
|
1 |
2 |
|
Уровень пульсаций напряжения (среднеквадратическое | |
|
значение), мВ, не более: | |
|
АКИП-1192-60-5 |
1,8 |
|
АКИП-1192-60-10 |
2,8 |
|
АКИП-1192-60-15 |
5,3 |
|
АКИП-1192-60-25 |
7,1 |
|
АКИП-1192-150-5 |
10,6 |
|
АКИП-1192-150-10 |
17,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Г ц |
50 |
|
Масса, кг, не более АКИП-1192-60-5, АКИП-1192-60-10, АКИП-1192-60-15, АКИП-1192-150-5 |
4,0 |
|
АКИП-1192-60-25, АКИП-1192-150-10 |
4,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
215х88х374 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C |
от 0 до +40 |
|
относительная влажность, % |
от 20 до 80 |
