Сведения о средстве измерений: 93988-24 Осциллографы цифровые

Номер по Госреестру СИ: 93988-24
93988-24 Осциллографы цифровые
(АКИП-4131В)

Назначение средства измерений:
Осциллографы цифровые АКИП-4131В (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

сертификация программного обеспечения
Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 2

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства - 02.12.2029
Номер записи - 195811
ID в реестре СИ - 1421587
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АКИП-4131/2В, АКИП-4131/1В,

Производитель

Изготовитель - UNI-TREND TECHNOLOGY (CHINA) CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 26
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Осциллографы цифровые (АКИП-4131В)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений UNI-TREND TECHNOLOGY (CHINA) CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93987-24
02.12.2029
Осциллографы цифровые, АКИП-4115В
UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ )
ОТ
МП
1 год
93988-24
02.12.2029
Осциллографы цифровые, АКИП-4131В
UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ )
ОТ
МП
1 год
94383-25
17.01.2030
Генераторы сигналов специальной формы, АКИП-3433
UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ )
ОТ
МП
1 год
95672-25
16.06.2030
Источники питания постоянного тока, АКИП-1192
UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ )
ОТ
МП
1 год

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Осциллографы цифровые (АКИП-4131В)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "РКБ "ГЛОБУС"
(RA.RU.311267)
  • АКИП-4131/2В
  • 1 1 0 1 0 1 0 1
    ООО "МИРУАР"
    (RA.RU.320061)
  • АКИП-4131/1В
  • АКИП-4131/2В
  • 3 3 3 0 0 3 3 0
    АО "ПРИСТ"
    (RA.RU.312058)
  • АКИП-4131/2В
  • АКИП-4131/1В
  • 26 26 26 0 0 26 26 0

    Стоимость поверки Осциллографы цифровые (АКИП-4131В)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

    Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    не ниже V1.01.0047


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Органы управления канала вертикального отклонения» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

    Стандарт предприятия «Осциллографы цифровые АКИП-4131В».

    Правообладатель

    UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

    Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

    Телефон: + 86 532 46856651

    Web-сайт: https://www.uni-trend.com/

    Изготовитель

    UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай
    Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)
    Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
    Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    E-mail: prist@prist.ru
    Web-сайт: http://www.prist.ru

    Правообладатель

    UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай
    Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
    Телефон: + 86 532 46856651
    Web-сайт: https://www.uni-trend.com/

    Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

    Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, запоминающее устройство, усилитель, схема синхронизации, питания, клавиатура, цветной дисплей.

    устройство управления, генератор развертки, блок

    автоматическую установку размеров изображения, цифровое запоминание, автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов.

    Осциллографы выпускаются в виде следующих модификаций: АКИП-4131/1В и АКИП-4131/2В.

    Модификации осциллографов отличаются полосой пропускания.

    На передней панели осциллографов расположены: дисплей, входные разъемы компенсатора пробника, и установки параметров,

    Осциллографы обеспечивают визуальное наблюдение,

    измерительных каналов, вход внешней синхронизации, выход разъем интерфейса USB, кнопки и регуляторы для управления кнопка включения питания.

    выходы синхросигнала и

    На задней панели расположены: разъем сети питания, допускового контроля, интерфейсы дистанционного управления (USB, LAN).

    Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели осциллографов. Место нанесения знака поверки представлено на рисунке 2.

    Серийный (заводской) номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати при помощи наклейки, размещаемой на обратной стороне корпуса.

    Для предотвращения несанкционированного доступа осциллографы имеют пломбировку в виде наклейки, закрывающую стык между панелями корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

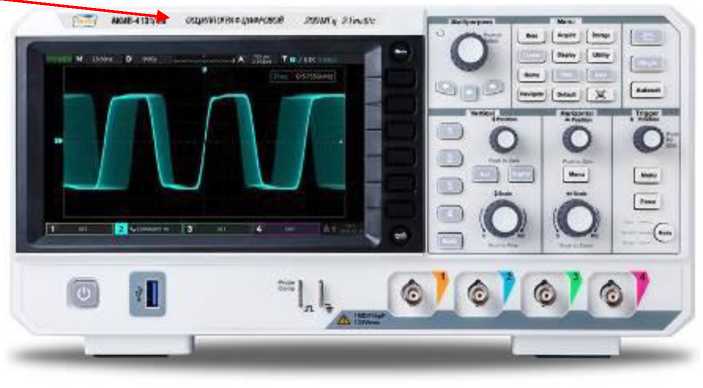

    Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера, схема пломбировки и место нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Осциллографы цифровые (АКИП-4131В), http://oei-analitika.ru Внешний вид. Осциллографы цифровые (АКИП-4131В), http://oei-analitika.ru

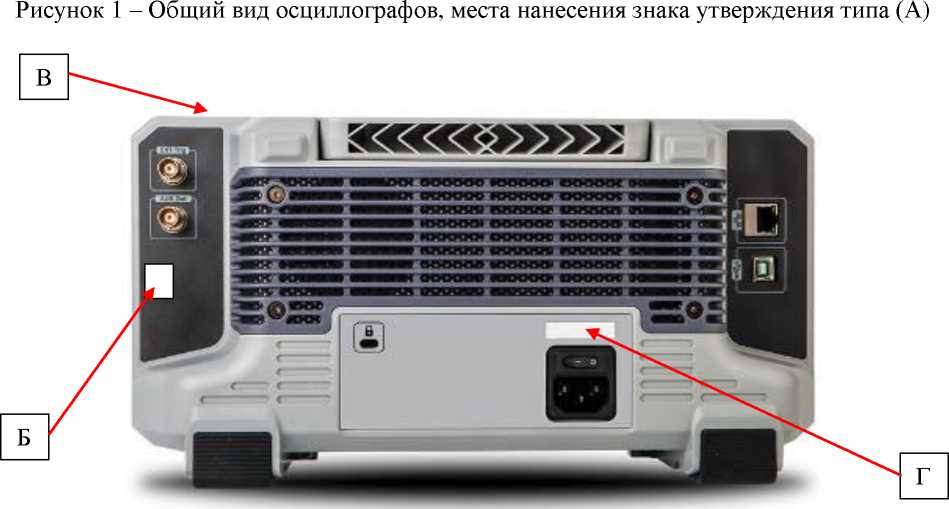

    Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения знака поверки (В) и место нанесения серийного номера (Г)


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество, шт.

    Осциллограф цифровой

    АКИП-4131В

    1

    Сетевой кабель

    -

    1

    Пробник-делитель

    -

    4

    USB-кабель

    -

    1

    Руководство по эксплуатации

    -

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    АКИП-4131/1В

    АКИП-4131/2В

    Число входных каналов

    4

    Входное сопротивление, МОм

    1±0,02

    Диапазон установки коэффициента отклонения (Ко), мВ/дел

    от 0,5 до 20 • 103

    Канал вертикального отклонения

    Максимальное входное напряжение, В

    - напряжение переменного тока (пиковое значение) с постоянной составляющей

    400

    Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ

    • - при Ко менее 10 мВ/дел

    • - при Ко от 10 мВ/дел

    ±(0,04- 8[дел]^Ко[мВ/дел]+1)

    ±(0,03 • 8[дел]^Ко[мВ/дел]+1)

    Полоса пропускания по уровню -3 дБ, МГц, не менее

    100

    200

    Время нарастания переходной характеристики, нс, не более

    3,5

    2,2

    Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В

    от 0,5 до 50,0 мВ/дел

    ±2

    от 100 до 500 мВ/дел

    ±20

    от 1 до 5 В/дел

    ±200

    от 10 до 20 В/дел

    ±400

    Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

    ±(0,02^|исм|+0,1^8[дел]^Ко[мВ/дел]

    +2)

    Канал горизонтального отклонения

    Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5)

    от 0,5 •Ю-9 до 1 •Ю3

    Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5р)

    ±5^10-6

    Примечания:

    Ко - значение коэффициента отклонения, мВ/дел

    исм - установленное значение напряжения смещения, мВ

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Напряжение питающей сети, В

    от 100 до 240

    Частота напряжения питания, Г ц

    от 50 до 60

    Потребляемая мощность, Вт, не более

    75

    Габаритные размеры (ширина х высота х глубина), мм, не более

    336x170x110

    Масса, кг, не более

    2,45

    Рабочие условия применения:

    • - температура окружающего воздуха, °C

    • - относительная влажность воздуха, %, не более

    от 0 до +40

    80

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    5

    Средняя наработка на отказ, ч, не менее

    10000
