Номер по Госреестру СИ: 95667-25
95667-25 Штангенциркули
(RGK SC)
Назначение средства измерений:
Штангенциркули RGK SC (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 16.06.2030
Номер записи - 197446
ID в реестре СИ - 1426076
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. RGK SCD-150, RGК SC-300, RGK SCM-II-300, RGK SCM-II-250, RGK SCM-II-200, RGK SCM-150, RGK SCD-150, RGK SC-II-300, RGK SC-II-200, RGK SC-200; ШЦЦ-I-200-0,01, RGK SC-150, RGK SC,
Производитель
Изготовитель - Guilin Guanglu Measuring Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 61
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1167 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Штангенциркули (RGK SC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guilin Guanglu Measuring Instrument Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86976-22 04.10.2027 |
Микрометры, RGK Guilin Guanglu Measuring Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
87061-22 14.10.2027 |
Штангенциркули, RGK Guilin Guanglu Measuring Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95667-25 16.06.2030 |
Штангенциркули, RGK SC Guilin Guanglu Measuring Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Штангенциркули (RGK SC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 41 | 1 | 41 | 0 | 0 | 40 | 40 | 0 | ||
| АО "НЗЛ" (RA.RU.310700) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 2 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ОАО "ТВЗ" (RA.RU.312412) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенциркули (RGK SC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства штангенциркулей модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Указания по эксплуатации» паспорта «Штангенциркули RGK SC. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай «Штангенциркули RGK SC».
ПравообладательGuilin Guanglu Measuring Instrument Co., Ltd., Китай
Адрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ
Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Штангенциркули изготавливаются в десяти модификациях RGK SCD-150, RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300, RGK SC-II-200, RGK SC-II-250, RGK SC-II-300, отличающихся диапазоном измерений, наличием или отсутствуем глубиномера, типом отсчетного устройства и ценой деления.
Штангенциркули модификации RGK SCD-150 состоят из штанги со шкалой, подвижной рамки с цифровым отсчетным устройством, зажимающего элемента, нижних губок с плоскими измерительными поверхностями для измерений наружных размеров, верхних губок с кромочными измерительными поверхностями для измерений внутренних размеров и глубиномера. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch, frac). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300 состоят из штанги со шкалой, подвижной рамки с отсчетным устройством с нанесенной шкалой нониуса, зажимающего элемента, устройства тонкой установки рамки, верхних губок с кромочными измерительными поверхностями для измерений наружных размеров, нижних губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно.
Штангенциркули модификаций RGK SCMM-200, RGK SCMM-250, RGK SCMM-300 состоят из штанги со шкалой, подвижной рамки с отсчетным устройством с нанесенной шкалой нониуса, зажимающего элемента, устройства тонкой установки рамки, нижних губок с плоскими измерительными поверхностями для измерений наружных размеров и верхних губок с кромочными измерительными поверхностями для измерений внутренних размеров.
Штангенциркули модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 состоят из штанги со шкалой, подвижной рамки с цифровым отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, верхних губок с кромочными измерительными поверхностями для измерений наружных размеров, нижних губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Принцип действия штангенциркулей модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей модификаций RGK SCD-150, RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству. На рамке корпуса находятся кнопки включения/выключения, установки нуля и выбора режима единиц измерений. Питание штангенциркуля осуществляется от встроенного источника питания (батарейки).
Общий вид штангенциркулей представлен на рисунках 1-4.
Пломбирование штангенциркулей не предусмотрено.
Нанесение знака поверки на корпус штангенциркулей не предусмотрено.
Заводской номер наносится на оборотную поверхность штанги в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки.
Место нанесения заводского номера представлено на рисунке 5.
I XI dqiz
Штангенциркули выпускаются под товарным знаком , который наносится
на паспорт типографским методом, на нерабочую лицевую поверхность штанги или рамку, а также на футляр методом типографской печати. Цвет товарного знака может быть белым или черным.

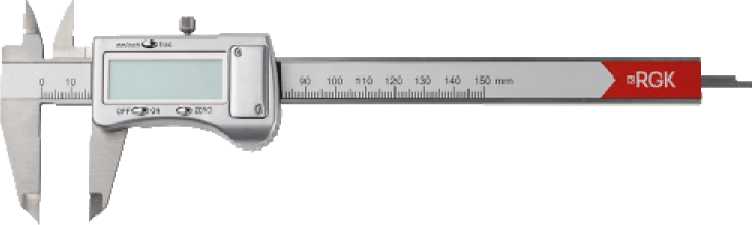

Рисунок 1 - Общий вид штангенциркулей модификации RGK SCD-150

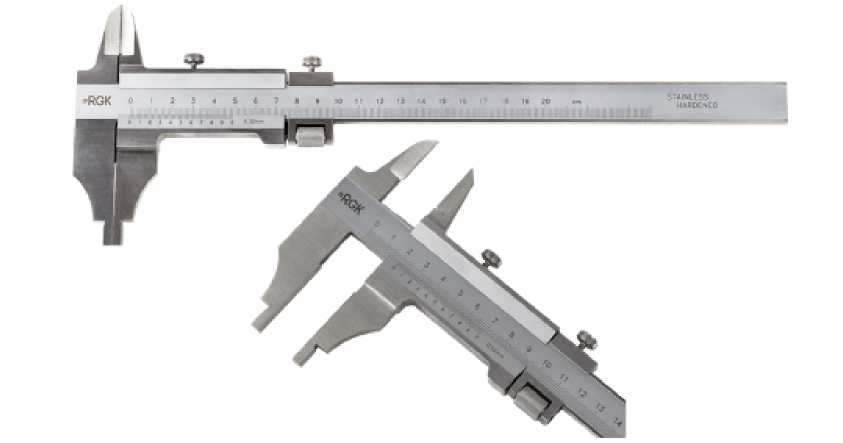

Рисунок 2 - Общий вид штангенциркулей модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300

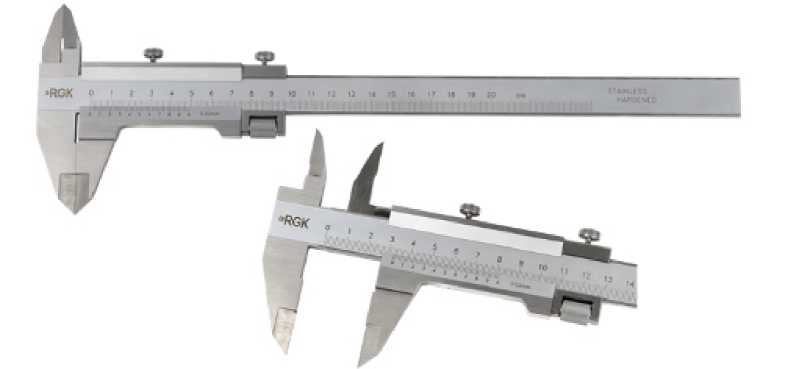

Рисунок 3 - Общий вид штангенциркулей модификаций RGK SCMM-200, RGK SCMM-250, RGK SCMM-300

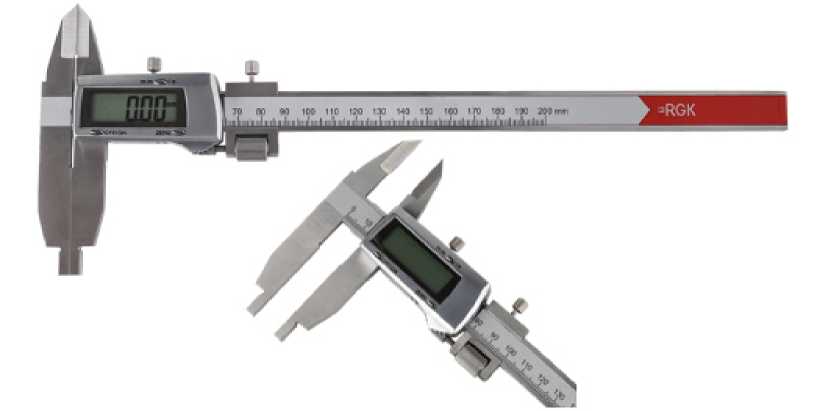

Рисунок 4 - Общий вид штангенциркулей модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300

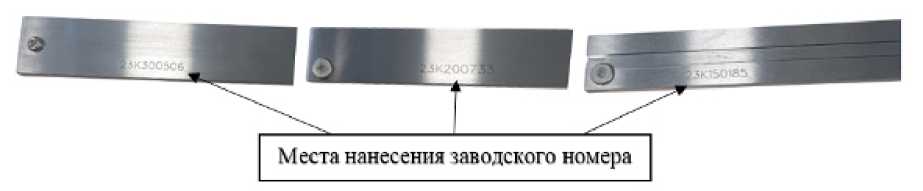

Рисунок 5 - Места нанесения заводского номера
Таблица 1 - Метрологические характеристики штангенциркулей
|
Модификация |
Диапазон измерений длины1), мм |
Цена деления / шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм |
|
RGK SCD-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
RGK SCM-II-200 |
от 0 до 200 |
0,1 |
- |
±0,1 |
|
RGK SCM-II-250 |
от 0 до 250 | |||
|
RGK SCM-II-300 |
от 0 до 300 | |||
|
RGK SCMM-200 |
от 0 до 200 | |||
|
RGK SCMM-250 |
от 0 до 250 | |||
|
RGK SCMM-300 |
от 0 до 300 | |||
|
RGK SC-II-200 |
от 0 до 200 |
0,01 |
±0,04 | |
|
RGK SC-II-250 |
от 0 до 250 | |||
|
RGK SC-II-300 |
от 0 до 300 | |||
|
1) За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость Ra по ГОСТ 2789-73, мкм, не более | |
|
кромочных измерительных поверхностей губок |
0,63 |
|
плоских и цилиндрических измерительных поверхностей губок |
0,032 |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей губок и допуск плоскостности торца штанги для штангенциркулей модификации RGK SCD-150, мм, не более |
0,01 |
|
Допуск параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не более |
0,03 |
|
Допуск параллельности измерительных поверхностей губок с кромочными | |
|
измерительными поверхностями для измерения внутренних размеров, мм, не более |
0,01 |
|
Допуск параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более |
0,03 |
|
Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не более |
0,03 |
|
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм, не более |
10 |
|
Габаритные размеры (длина х высота х ширина), мм, не более | |
|
RGK SCD-150 |
236x77x25 |
|
RGK SCM-II-200, RGK SCMM-200, RGK SC-II-200 |
350x120x20 |
|
RGK SCM-II-250, RGK SCMM-250, RGK SC-II-250 |
400x120x20 |
|
RGK SCM-II-300, RGK SCMM-300, RGK SC-II-300 |
440x160x20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, г, не более | |
|
RGK SCD-150 |
220 |
|
RGK SCM-II-200, RGK SC-II-200, RGK SCMM-200 |
480 |
|
RGK SCM-II-250, RGK SCMM-250, RGK SC-II-250 |
520 |
|
RGK SCM-II-300, RGK SCMM-300, RGK SC-II-300 |
600 |
|
Расстояние между измерительными поверхностями губок с кромочными | |
|
измерительными поверхностями для измерений внутренних размеров, |
1 /л “0,03 |
|
установленных на размер 10 мм для штангенциркулей модификаций RGK |
1и+0,07 |
|
SCD-150, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300, мм | |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 3 - Длина вылета губок
|
Модификация |
Длина губ плос измер м поверх для из нару разме |
вылета ок с кими тельны и ностями мерения жных ров, мм |
Длина вылета губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм |
Длина вылета губок с кромочными измерительными поверхностями для измерений наружных размеров, мм |
Длина вылета губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
|
не менее |
не более |
не менее | |||
|
RGK SCD-150 |
38 |
42 |
16 |
- |
- |
|
RGK SCM-II-200 |
50 |
63 |
- |
20 |
8 |
|
RGK SCM-II-250 |
60 |
80 |
- |
25 |
10 |
|
RGK SCM-II-300 |
63 |
100 |
- |
30 |
10 |
|
RGK SCMM-200 |
50 |
63 |
16 |
- |
- |
|
RGK SCMM-250 |
60 |
80 |
16 |
- |
- |
|
RGK SCMM-300 |
63 |
100 |
22 |
- |
- |
|
RGK SC-II-200 |
50 |
63 |
- |
20 |
8 |
|
RGK SC-II-250 |
60 |
80 |
- |
25 |
10 |
|
RGK SC-II-300 |
63 |
100 |
- |
30 |
10 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
16000 |
