Номер по Госреестру СИ: 86976-22
86976-22 Микрометры
(RGK)
Назначение средства измерений:
Микрометры RGK (далее - микрометры) предназначены для измерений наружных размеров деталей.
Внешний вид.
Микрометры
Рисунок № 1
Внешний вид.
Микрометры

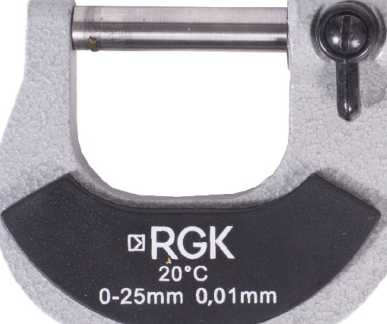

Рисунок № 2
Внешний вид.
Микрометры
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Порядок работы» документа «Микрометры RGK. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн
в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай.
ПравообладательGuilin Guanglu Measuring Instrument Co., Ltd., Китай
Адрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Китай.
Телефон: +86 (773) 581-21-86
E-mail: info@guanglu.com.cn
Изготовитель
Guilin Guanglu Measuring Instrument Co., Ltd., КитайАдрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Китай.
Телефон: +86 (773) 581-21-86
E-mail: info@guanglu.com.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
ИНН 5029124262
Адрес: 119415, г. Москва, проспект Вернадского, дом 41, стр. 1, этаж 4, пом. I, ком. 28 Телефон: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Правообладатель
Guilin Guanglu Measuring Instrument Co., Ltd., КитайАдрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Китай.
Телефон: +86 (773) 581-21-86
E-mail: info@guanglu.com.cn
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры выпускаются в двух вариантах: с отсчетом по шкалам стебля и барабана с нониусом и с цифровым отсчетным устройством.
Микрометры с отсчетом по шкалам стебля и барабана состоят из скобы, снабженной с одной стороны неподвижной измерительной пяткой. С другой стороны, в отверстие скобы запрессован стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки, снабжен на конце плоской измерительной поверхностью. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для обеспечения постоянства измерительного усилия микрометры имеют специальный механизм - трещотку (фрикцион).
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое расположено на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении на считывающем устройстве отображается фактическое абсолютное измерительное положение. Микрометры с цифровым отсчетным устройством оснащены функцией автоматического выключения для сохранения заряда батареи.
Микрометры выпускаются классом точности 1 и 2 в следующих модификациях: МСМ-25 с отсчетом по шкалам стебля и барабана и МС-25 с цифровым отсчетным устройством. Модификации отличаются друг от друга значениями метрологических и технических характеристики.
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита на барабан микрометра в виде лазерной гравировки или наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Микрометры выпускаются под товарным знаком .1
который наносится на скобу или микрометрический винт. Общий вид микрометров с указанием места нанесения заводского номера представлен на рисунках 1 - 2.
Пломбирование микрометров RGK не предусмотрено.

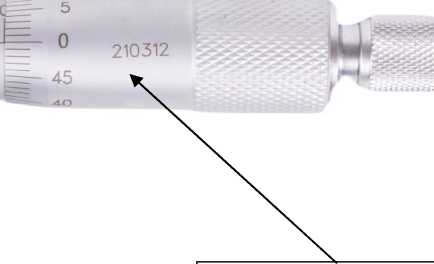

Рисунок 1 - Общий вид микрометров RGK MCM-25
Место нанесения заводского номера

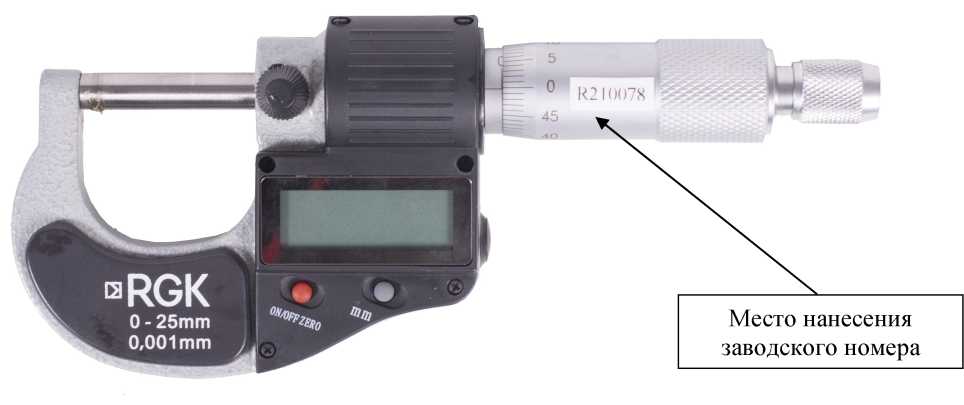

Рисунок 2 - Общий вид микрометров RGK MC-25
Таблица 5 - Комплектность средства . измерений
Наименование |
Обозначение |
Количество |
Микрометр |
1 шт. | |
Футляр |
1 шт. | |
Регулировочный ключ1) |
1 шт. | |
Источник питания (батарейка)2) |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
|
Таблица 1 - Основные метрологические характеристики микрометров
Модификация |
Диапазон измерений, мм |
Пределы допускаемой погрешности измерений, мкм, микрометров классов точности* |
Отклонение от параллельности плоских измерительных поверхностей, мкм, не более, микрометров классов точности* |
Отклонение от плоскостности плоских измерительных поверхностей микрометра, мкм, не более, микрометров классов точности* | |||
1 |
2 |
1 |
2 |
1 |
2 | ||
MCM-25 MC-25 |
от 0 до 25 |
±2,0 |
±4,0 |
1,5 |
2,0 |
0,6 |
0,9 |
* классы точности в соответствии с ГОСТ 6507-90. |
Таблица 2 - Дополнительные метрологические характеристики микрометров
Наименование характеристики |
Значение |
Цена деления MCM-25, мм |
0,01 |
Шаг дискретности отсчётного устройства MC-25, мм |
0,001 |
Измерительное усилие, Н |
от 5 до 10 |
Колебания измерительного усилия, Н, не более |
2 |
Параметр шероховатости Ra измерительных поверхностей микрометров, мкм, не более |
0,08 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +15 до +25 80 |
Средний срок службы, лет, не менее |
5 |
Таблица 4 - Габаритные размеры и масса микрометров
Модификация |
Г абаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
MCM-25 |
135x60x25 |
0,24 |
MC-25 |
160x70x30 |
0,32 |
