Номер по Госреестру СИ: 95637-25
95637-25 Тестеры релейной защиты
(Релейта)
Назначение средства измерений:
Тестеры релейной защиты Релейта (далее - тестеры) предназначены для воспроизведений напряжения и силы переменного и постоянного тока, частоты переменного тока, фазового угла, для измерений интервалов времени.
Внешний вид.
Тестеры релейной защиты
Рисунок № 1
Внешний вид.
Тестеры релейной защиты
Рисунок № 2
Внешний вид.
Тестеры релейной защиты
Рисунок № 3
Общие сведения
Дата публикации - 11.06.2025
Срок свидетельства - 09.06.2030
Номер записи - 197414
ID в реестре СИ - 1426015
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Wuhan Goldsol Co., Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2025.06.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Тестеры релейной защиты (Релейта)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Тестеры релейной защиты (Релейта)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Тестеры релейной защиты (Релейта)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) тестеров состоит из встроенного и внешнего ПО.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и незначимую части.
Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО, устанавливаемое на персональный компьютер, предусматривает различные экранные формы отображения информации, управляет настройками интерфейса тестеров и изменяет внешние электрические и временные параметры сигналов.
Внешнее ПО является метрологически незначимым.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.X |
|
Цифровой идентификатор ПО |
- |
|
Примечание - X - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на задней стороне корпуса тестера, любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 4 «Работа с программным обеспечением» документов «Тестеры релейной защиты Релейта 34. Руководство по эксплуатации», «Тестеры релейной защиты Релейта 63. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1 •106 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
«Тестеры релейной защиты Релейта. Стандарт предприятия».
ПравообладательWuhan Goldsol Co., Limited, Китай
Адрес юридического лица: No. 128 Sanyang Road, Wuhan, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия тестеров в режиме воспроизведений основан на цифро-аналоговом преобразовании массива цифровых выборок силы и напряжения электрического тока, рассчитанных внутренним контроллером, с последующим усилением и их выдачей в виде аналоговых сигналов силы и напряжения электрического тока. В режиме измерений принцип действия заключается в аналогово-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Конструктивно тестеры выполнены в переносном корпусе с ручкой, которая фиксируется в нескольких положениях.
Тестеры выпускаются в модификациях Релейта 34, Релейта 63, отличающихся количеством каналов и метрологическими характеристиками.
Серийный номер наносится на маркировочную табличку, расположенную на задней стороне корпуса, любым технологическим способом в виде буквенно-цифрового кода.
Общий вид тестеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-3. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.

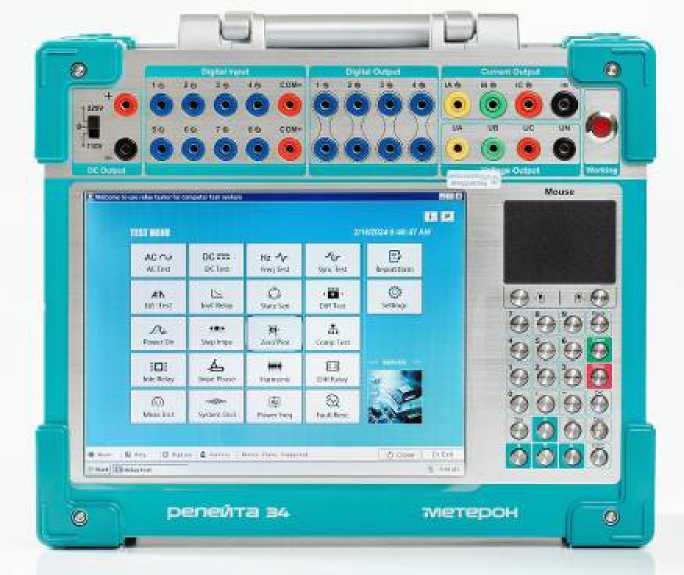

Рисунок 1 - Общий вид тестеров модификации Релейта 34

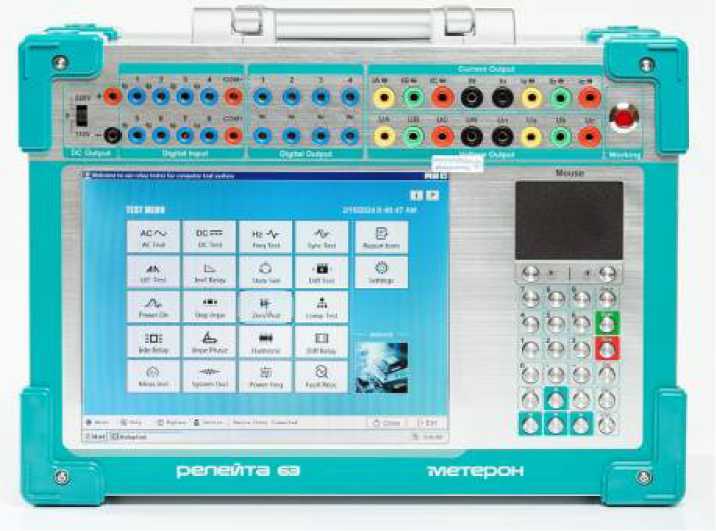

Рисунок 2 - Общий вид тестеров модификации Релейта 63
Место нанесения знака утверждения типа
Место нанесения серийного номера

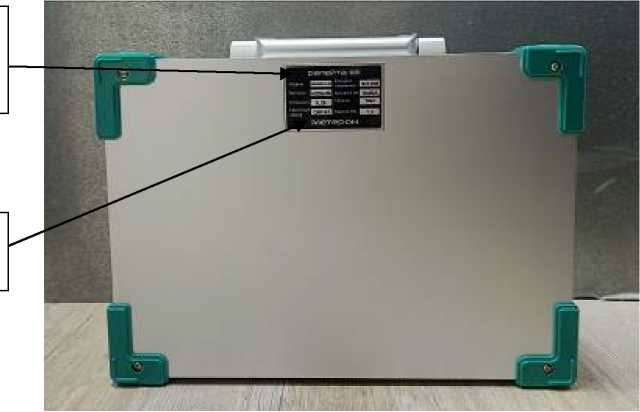

Рисунок 3 - Общий вид тестеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений фазного напряжения переменного тока в диапазоне частот от 40 до 70 Гц, В |
от 0 до 120 |
|
Пределы допускаемой абсолютной погрешности воспроизведений фазного напряжения переменного тока, В |
±(0,002U 1) + 0,005) |
|
Диапазон воспроизведений линейного напряжения переменного тока в диапазоне частот от 40 до 70 Гц, В |
от 0 до 240 |
|
Пределы допускаемой абсолютной погрешности воспроизведений линейного напряжения переменного тока, В |
±(0,004-U 1)) |
|
Диапазон воспроизведений силы переменного тока в диапазоне частот от 40 до 70 Гц, А:
|
от 0 до 40 от 0 до 120 от 0 до 30 от 0 до 180 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы переменного тока в однофазном режиме, А |
±(0,002-1 2) + 0,005) |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы переменного тока в трехфазном/шестифазном режиме, А |
±(0,004-1 2)) |
|
Диапазон воспроизведений частоты переменного тока, Гц |
от 5 до 1000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты переменного тока, Гц |
±0,01 |
|
Диапазон воспроизведений угла фазового сдвига между напряжением и током в диапазоне частот от 40 до 70 Гц, ° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности воспроизведений угла фазового сдвига между напряжением и током, ° |
±0,1 |
|
Диапазон воспроизведений фазного напряжения постоянного тока, В |
от -160 до +160 |
|
Пределы допускаемой абсолютной погрешности воспроизведений фазного напряжения постоянного тока, В |
±(0,002-|U 1)| + 0,005) |
|
Диапазон воспроизведений линейного напряжения постоянного тока, В |
от 0 до 320 |
|
Пределы допускаемой абсолютной погрешности воспроизведений линейного напряжения постоянного тока, В |
±(0,001-U 1)) |
|
Диапазон воспроизведений силы постоянного тока, А |
от -10 до +10 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,005-|! 1)| + 0,005) |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 9999 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс |
30 |
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений интервалов времени, шт. |
8 |
|
Количество каналов воспроизведений напряжения постоянного/переменного тока, шт.: - для модификации Релейта 34 |
3 |
|
- для модификации Релейта 63 |
6 |
|
Количество каналов воспроизведений силы постоянного/переменного тока, шт.: - для модификации Релейта 34 |
3 |
|
- для модификации Релейта 63 |
6 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
3000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификации Релейта 34 |
328х168х250 |
|
- для модификации Релейта 63 |
390x280x170 |
|
Масса, кг, не более: - для модификации Релейта 34 |
12,5 |
|
- для модификации Релейта 63 |
16,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +55 |
|
- относительная влажность при температуре окружающей среды +25 °С, % |
до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
