Сведения о средстве измерений: 95630-25 Генератор сигналов

Номер по Госреестру СИ: 95630-25
95630-25 Генератор сигналов
(Г7 НОВО ГСП-20)

Назначение средства измерений:
Генераторы сигналов Г7 НОВО ГСП-20 (далее по тексту - генераторы) предназначены для генерации гармонических колебаний в диапазоне частот от 100 Гц до 22000 МГц.

сертификация программного обеспечения
Внешний вид. Генератор сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генератор сигналов
Рисунок № 1
Внешний вид. Генератор сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генератор сигналов
Рисунок № 2

Общие сведения

Дата публикации - 11.06.2025
Срок свидетельства - 09.06.2030
Номер записи - 197407
ID в реестре СИ - 1426008
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НОВО" (ООО "НОВО")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - OW_13 Поиск истекающих поверок по регионам, областям измерений и владельцам

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1152 от 2025.06.09 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Генератор сигналов (Г7 НОВО ГСП-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НОВО" (ООО "НОВО")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84219-21
23.12.2026
 Генераторы высокочастотных сигналов, "Г-7 НОВО ГСП-10"
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
84928-22
21.03.2027
 Анализаторы спектра, СК-4 НОВО АС-12
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
91847-24
12.04.2029
 Генераторы высокочастотных сигналов, Г-7 НОВО ГСП-10М
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
94640-25
14.02.2030
 Анализаторы спектра, СК4 НОВО АСП-100
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
95630-25
09.06.2030
 Генератор сигналов, Г7 НОВО ГСП-20
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
Отчет - RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Генератор сигналов (Г7 НОВО ГСП-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
(RA.RU.310690)
  • Нет модификации
    		•  2 2 0 0 2 2 0

    Стоимость поверки Генератор сигналов (Г7 НОВО ГСП-20)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Генераторы работают под управлением внешнего ПК, с установленным программным обеспечением НОВО ГСП-20 (далее - ПО), которое управляет аппаратной частью генератора. ПО размещается на оптическом/электронном носителе, поставляемом в комплекте поставки генератора.

    Метрологически значимая часть ПО установлена в генераторах. Влияние ПО не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений. Конструкция генераторов исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «низкий».

    Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    НОВО ГСП-20

    Номер версии (идентификационный номер) ПО

    1.00.01, не ниже


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации НДАЕ.434811.003РЭ в правом верхнем углу и на передней панели генератора в средней части методом наклейки в соответствии с рисунком 3.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации НДАЕ.434811.003РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генераторам сигналов Г7 НОВО ГСП-20

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

    Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;

    ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;

    ГОСТ 16863-71 Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки;

    ГОСТ 8.322-78 Государственная система обеспечения единства измерений. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц;

    НДАЕ.434811.003ТУ Генератор сигналов Г7 НОВО ГСП-20. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)

    ИНН 5029196725

    Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319

    Телефон: (495)135-80-12

    E-mail: novo@novocom.ru

    Изготовитель

    Общество с ограниченной ответственностью «НОВО» (ООО «НОВО») ИНН 5029196725
    Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2 Телефон: (495)135-80-12
    Е-mail: novo@novocom.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
    Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
    Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48

    Правообладатель

    Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)
    ИНН 5029196725
    Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
    Телефон: (495)135-80-12
    E-mail: novo@novocom.ru

    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором.

    Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Питание подается через блок питания постоянного тока напряжением 12 В.

    На корпусе генераторов расположены:

    • - на левой боковой панели SMA розетки входов EXT REF и AM и выхода REF OUT, розетка интерфейса USB-B и разъем для подключения блока питания;

    • - на правой боковой панели SMA разъемы основных выходов генераторов - выхода сигнала в диапазоне от 50 МГц до 22 ГГц, а также выходов сигналов в диапазонах от 100 Гц до 60 МГц и от 100 Гц до 20 кГц.

    Управление генераторами обеспечивается с помощью устройства управления и отображения, в качестве которого используется персональный компьютер (далее - ПК). На экран ПК выводится информация о текущих режимах работы генераторов, содержащая сведения об установке параметров сигнала.

    Системные требования к ПК:

    • - процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;

    • - 4 Гб и более оперативной памяти;

    • - 500 Мб свободного места на жестком диске;

    • - операционная система Windows (версии 10, 11);

    • - наличие свободного порта USB 2.0.

    Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.

    Общий вид генераторов приведен на рисунке 1. Вид левой и верхней панелей генераторов с указанием полной информации о приборе, места нанесения заводского номера и пломбировки генератора от несанкционированного доступа приведены на рисунке 2. Вид правой и верхней панелей генератора с указанием полной информации о приборе, места нанесения заводского номера, места нанесения знака утверждения типа и знака поверки приведены на рисунке 3.

    Внешний вид. Генератор сигналов (Г7 НОВО ГСП-20), http://oei-analitika.ru

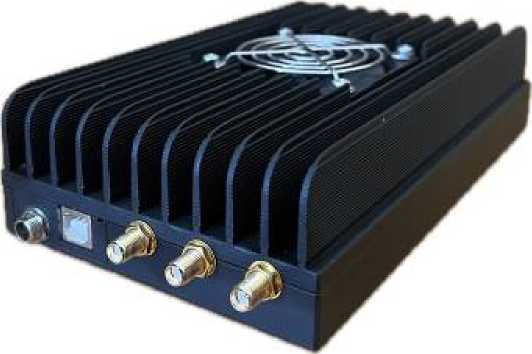

    Рисунок 1 - Общий вид генератора

    места

    пломбировки

    место нанесения заводского номера

    Рисунок 2 - Вид левой и верхней панелей генератора

    место нанесения знака поверки место знака утверждения типа

    место нанесения заводского номера

    Внешний вид. Генератор сигналов (Г7 НОВО ГСП-20), http://oei-analitika.ru

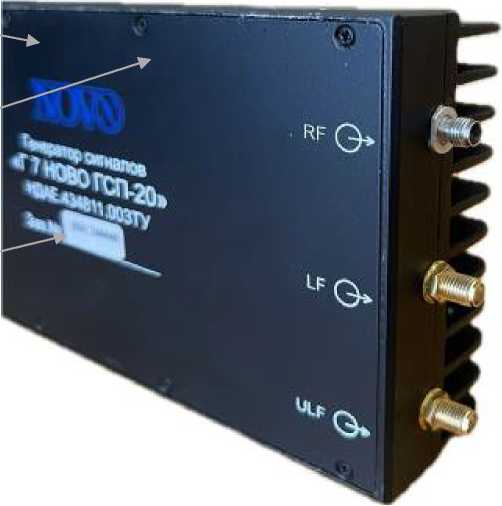

    Рисунок 3 - Вид правой и верхней панелей генератора

    На верхней панели генератора методом шелкографии указаны: логотип компании изготовителя (NOVO), полное наименование изделия (генератор сигналов Г7 НОВО ГСП-20, номер ТУ, заводской номер, приведены обозначения входов и выходов прибора, расположенных на левой и правой панелях.


    Таблица 4 - Комплектность генератора

    Наименование

    Обозначение

    Количество

    Блок генератора

    НДАЕ.468871.005

    1

    Блок питания

    НДАЕ.436734.008

    1

    Кабель USB-A - USB-B

    -

    1

    ПО на оптическом или электронном носителе

    RU.^AE.00022-01

    1

    Транспортная упаковка

    НДАЕ.323378.032

    1

    Паспорт

    НДАЕ.434811.003ПС

    1

    Руководство по эксплуатации

    НДАЕ.434811.003РЭ

    1


    генераторов приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики генераторов сигналов

    Наименование характеристики

    Значение

    Диапазон частот выходного сигнала, МГц: - на розетке ULF

    от 0,0001 до 0,02

    - на розетке LF

    от 0,0001 до 60

    - на розетке RF

    от 50 до 22000

    Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Гц (f - установленная частота, Гц)

    ±(240’6 • f + 0,03)

    Диапазон установки уровня мощности выходного сигнала, дБм:

    от 0 до +25

    • - на розетке ULF

    • - на розетке LF

    от -10 до +15

    • - на розетке RF (в диапазоне частот от 50 до 12000 МГц)

    • - на розетке RF (в диапазоне частот от более 12000 до

    от -10 до +23

    20000 МГц)

    от -10 до +15

    Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБм

    ±1

    Максимальный уровень мощности выходного сигнала, дБм, не менее:

    - на розетке ULF

    +25

    - на розетке LF

    +15

    • - на розетке RF (в диапазоне частот от 60 до 12000 МГц)

    • - на розетке RF (в диапазоне частот от более 12000 до

    +23

    20000 МГц)

    +15

    Спектральная плотность мощности фазовых шумов на несущей частоте 1 ГГц, дБн/Гц, не более:

    - при отстройке 1 кГц

    -110

    - при отстройке 10 кГц

    -120

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемого напряжения питания, В

    от 11,5 до 12,5

    Ток потребления, А, не более

    2

    Масса блока генератора, кг, не более

    0,95

    Габаритные размеры (длина х ширина х высота) мм, не более

    205x110x50

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +15 до +25

    от 45 до 80 от 84 до 106,7
